桌面弹射投篮互动装置结构设计

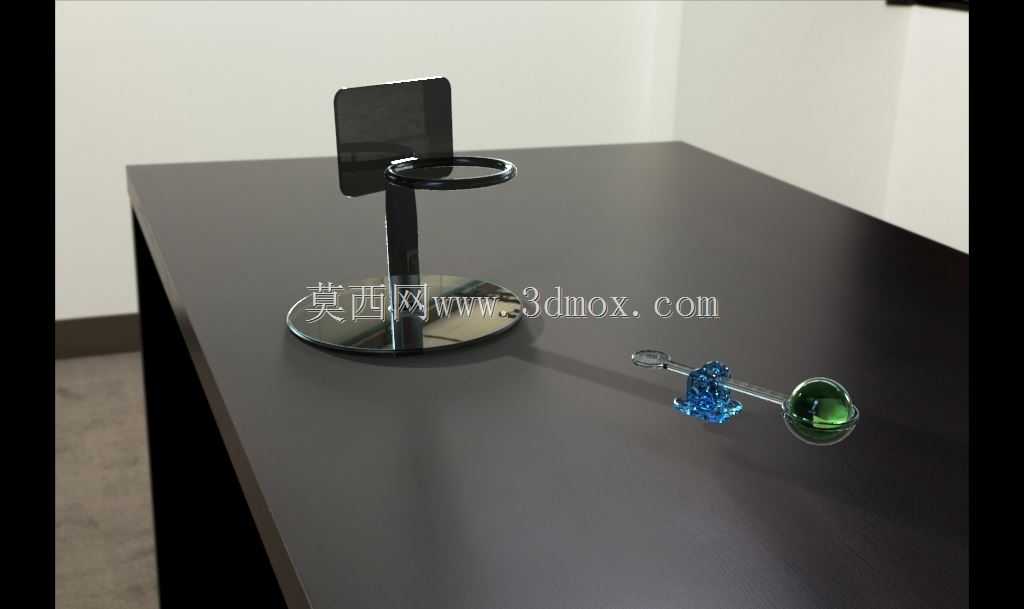

　　这款桌面弹射投篮装置，最初的设计切入点是填补办公间隙、课余碎片化时间的轻互动场景需求，区别于大型游乐投篮设备，它的整体占位控制在普通A4纸张幅面内，底座采用圆形配重结构，直径控制在120mm左右，整体垂直高度不超过180mm，放置在办公桌、学生书桌边角不会占用核心作业区域，底座底部预留了3mm厚度的防滑硅胶垫安装槽，使用时不会因为弹射的后坐力出现滑移偏移，不需要额外做螺栓固定或者粘接固定，随时可以挪动位置收纳。

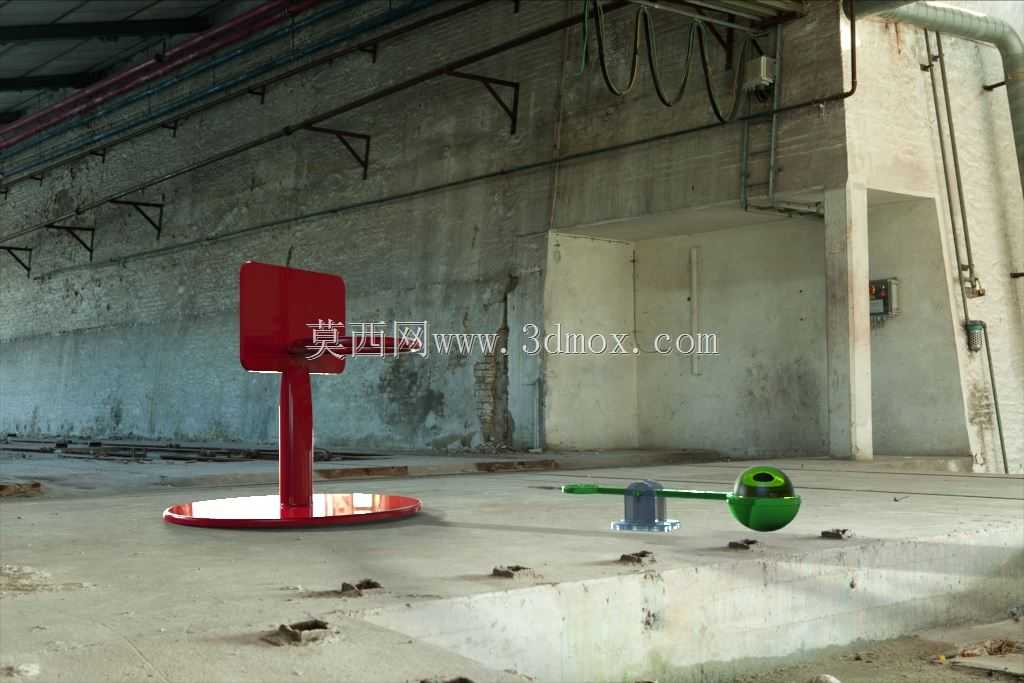

　　从功能逻辑上看，整套装置分为篮架总成和弹射组件两个独立部分，篮架部分的背板采用15度向后倾斜的角度设计，这个角度是经过多轮试射验证的，既能够让投出的小球在命中后顺利落入篮筐环，不会因为垂直背板导致篮球反弹飞出，也不会因为倾斜角度过大让投篮难度过低失去竞技性；篮筐环的内径设置为32mm，配套使用的弹射小球直径为25mm，预留的7mm间隙刚好能让小球顺利穿筐，同时保留足够的瞄准精度要求，篮筐环和垂直立杆之间采用过盈插接配合，不需要额外紧固件，拆装收纳的时候可以直接拔下拆分，减少整体收纳体积。立杆和底座之间采用隐藏式的轴孔配合，立杆插入底座的深度达到20mm，足够承受小球撞击篮筐时的侧向冲击力，不会出现立杆弯折或者倾倒的情况。

　　弹射组件的核心是杠杆式弹射结构，握持端做了符合人体手指按压弧度的凹陷设计，按压行程控制在15mm，用户只需要用食指按压握持端的勺状结构，就可以带动前端的球托完成抛射动作，弹射端的球托采用半球形凹槽设计，刚好可以容纳配套的小球，不会在弹射过程中出现小球侧滑掉出的情况；弹射支点的位置经过反复调整，距离按压端的长度和距离球托端的长度比例为3:1，这个比例下，普通成年人用手指正常按压力度就可以将小球弹出150-300mm的距离，刚好匹配篮架摆放的可调距离范围，用户可以根据自己的操作习惯调整篮架和弹射器之间的摆放距离，适配不同的难度需求，适合多人之间进行小型竞技互动。

　　设计过程中特意将所有零件的壁厚控制在2-3mm区间，没有大尺寸的实心结构，既能够满足3D打印成型的工艺要求，打印过程中不会出现壁厚过大导致的翘曲、填充不均问题，也能将整体重量控制在150g以内，挪动和携带都非常方便；所有的棱边都做了R1.5的圆角处理，没有尖锐的棱角，日常使用过程中不会划伤手指，哪怕是作为学生的科创教具也足够安全。零件之间的配合公差全部按照FDM3D打印的常规精度设置，插接部位的间隙预留0.2mm，打印完成后不需要额外的打磨修整就可以顺利装配，不需要粘接剂或者紧固件，拆分后可以放入小型收纳盒中存放。

　　从应用场景延伸来看，这款装置除了作为桌面休闲玩具之外，还可以作为机械基础课程的教学演示教具，用来讲解杠杆原理、抛射运动轨迹、结构重心匹配等基础机械知识，学生可以通过调整弹射器的按压力度、篮架的摆放距离，直观观察不同参数下抛射轨迹的变化，比纯理论的讲解更有实操性；也可以作为3D打印爱好者的入门练习模型，所有零件结构简单，没有复杂的曲面或者悬空结构，打印时不需要添加大量支撑，新手也可以顺利完成打印和装配，还可以根据自己的喜好更改篮架背板的图案、弹射组件的配色，做个性化的定制修改。

　　在安装边界的考量上，整套装置不需要外接电源、不需要复杂的安装步骤，拆包后只需要将立杆插入底座、篮筐环插入立杆的预留孔位，就可以直接放置在任意平整的水平台面上使用，对使用环境没有特殊要求，哪怕是在临时的会议桌、户外的露营折叠桌上都可以正常使用，不会刮伤桌面漆面；弹射的小球采用轻质的树脂或者PLA材质，重量只有5g左右，哪怕弹射过程中击中周围的物品也不会造成磕碰损伤，日常使用的安全性足够。篮架的背板部分还预留了可替换的卡槽，用户可以自行更换不同图案的背板，满足不同场景的个性化需求，比如在团建活动中更换带有活动标识的背板，在教学场景中更换带有刻度标识的背板，拓展不同的使用功能。
