　　该滑轮式传感检测装置主要应用于工业厂区架空线缆、柔性输送索道、起重吊索的张力与位移检测场景，在冶金车间、仓储物流索道、矿山架空运输线这类存在长距离柔性牵引构件的工况中，能够替代传统的固定式张力检测点，实现随牵引构件移动的动态参数采集。装置整体以金属滑轮作为核心接触构件，滑轮轮缘采用圆弧过渡槽型设计，槽面粗糙度控制在Ra1.6以内，能够适配直径6mm到18mm的钢丝绳、尼龙牵引绳，接触过程中不会对绳体表面造成额外磨损，同时保证滚动接触的顺畅性，避免滑动摩擦带来的检测误差。

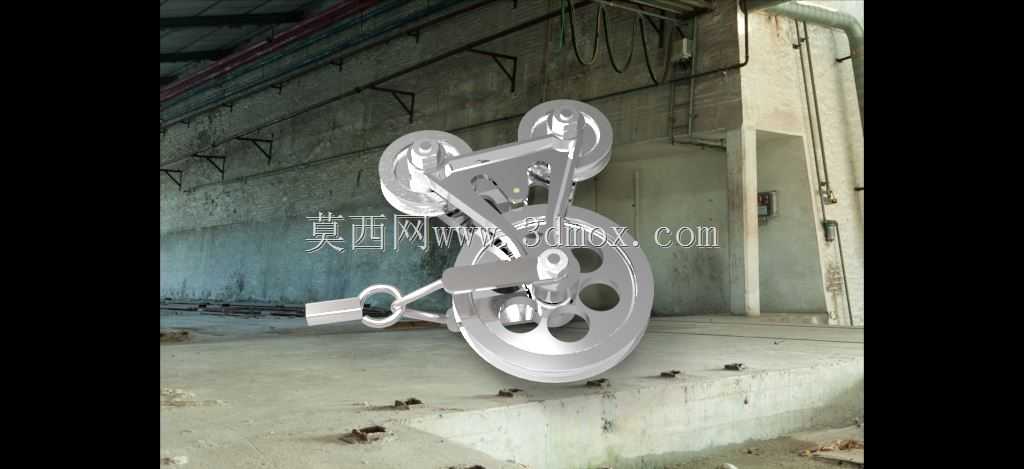

　　从结构设计逻辑来看，装置采用了对称式三角支撑框架，三个安装支点分别对应上部两个导向轮与下部主检测轮的安装位，上部两个导向轮的轮轴间距可通过腰型安装孔进行±15mm的调节，能够根据不同绳体的张紧角度调整包角，保证绳体与主检测轮的接触包角稳定在120度到150度之间，确保检测力值的传递精度。框架主体采用6mm厚的304不锈钢板材激光切割后折弯焊接成型，所有焊接位置均做了倒角去应力处理，避免长期受交变载荷出现焊缝开裂的问题，整体框架的抗扭刚度能够满足10kN以内的径向载荷冲击，适配大部分工业现场的牵引索张力检测需求。

　　装置的传感检测模块集成在主检测轮的轮轴位置，轮轴与框架之间采用深沟球轴承作为转动支撑，轴承端设置有密封防尘端盖，能够阻挡车间内的金属粉尘、水汽进入轴承腔体，延长维护周期。检测端的力值传递采用悬臂梁式受力结构，主轮轴受到的绳体压力会直接传递到内置的应变检测单元，无需额外的力传导杠杆，减少了中间传动环节带来的检测滞后与误差，力值检测的响应时间能够控制在10ms以内，适配高速运行的牵引索道动态检测需求。装置侧边设置的吊环结构用于挂载配重或者固定限位拉绳，在垂直布设的索道场景中，能够通过吊环挂载适配重量的配重块，保证装置始终与绳体保持稳定贴合，不会因为索道运行的振动出现脱槽问题。

　　安装边界方面，装置整体的最大外轮廓尺寸为280mm×210mm×120mm，上部两个导向轮的安装基准面与下部主轮的安装基准面垂直公差控制在0.1mm以内，现场安装时只需要保证装置的安装平面与绳体的运行平面平行，即可完成初始定位，不需要复杂的校准工装。装置的出线位置设置在框架背部，采用防水航空插头作为信号输出接口，能够直接对接工业现场的PLC采集模块，输出标准的4-20mA模拟量信号，对应0-10kN的张力检测范围，线性度误差控制在0.5%FS以内。

　　在实际工况使用中，该装置能够实时采集牵引索的张力波动数据，当张力超出预设阈值时可联动设备的急停控制系统，避免因为索具松脱、过载断裂引发的生产安全事故。相较于传统的固定式张力检测装置，这种随动式的滑轮检测结构不会对索具的运行造成额外阻力，自身的转动惯量经过配重平衡后，不会在索具高速运行时产生跳动，检测数据的稳定性能够满足连续生产的在线监测需求。针对不同的使用场景，还可以通过更换不同槽宽的滑轮组件，适配不同直径的牵引构件，框架上预留的扩展安装孔位能够加装转速检测模块，同时实现索具运行速度与张力的同步采集，为设备的运行状态评估提供多维度的数据支撑。
