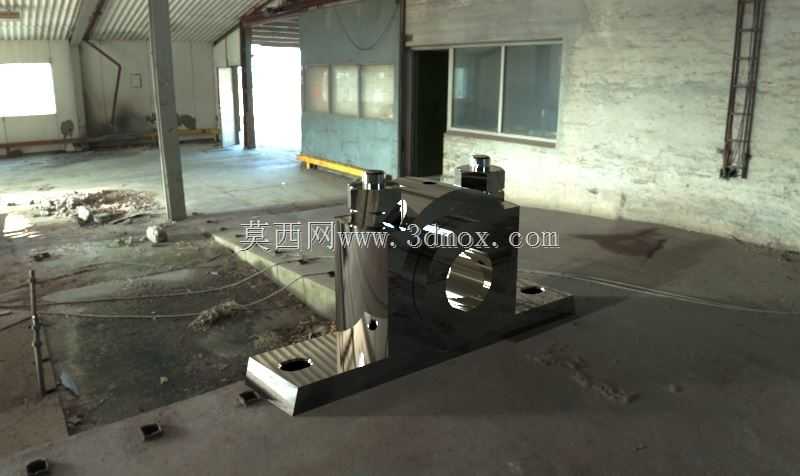

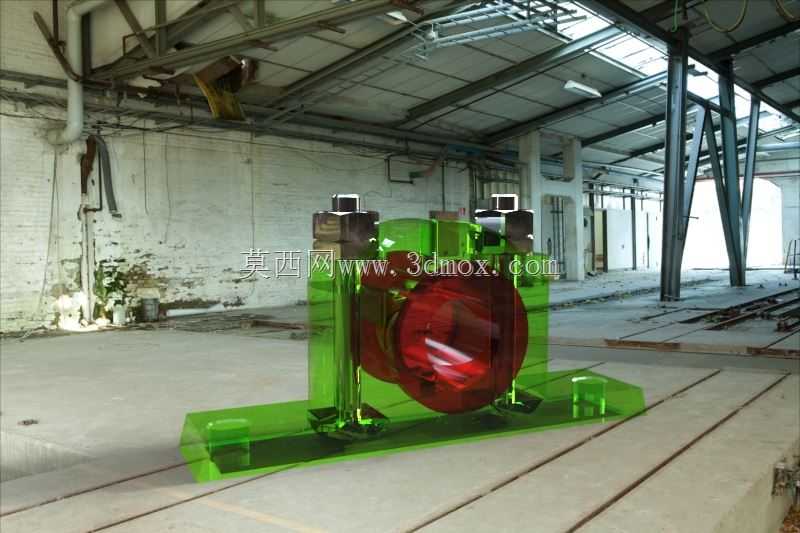

两件套传感器安装固定支座结构

　　该结构件属于传感器配套安装固定组件，主要应用于工业现场传感检测单元的刚性支撑场景，常见于车间产线设备的位移、振动、位置类传感器的安装工位，为传感元件提供稳定的安装基准，避免设备运行过程中的振动、偏移导致检测数据失真。从结构形态来看，主体采用一体化机加工成型的块状基座设计，底部设置带安装孔的法兰式固定边，可通过螺栓直接固定在设备安装面或工装平台上，安装孔位采用长圆孔与圆孔组合的形式，既可以保证安装时的位置微调余量，也能在锁紧后提供足够的防松摩擦力，适配不同安装面的孔位公差偏差。基座上部设置半圆型抱合安装腔，腔体内壁加工有较高的光洁度，与传感器圆柱类外壳的贴合度更高，能够有效传递设备的振动信号，同时避免硬接触造成的传感器外壳磨损，

　　抱合腔两侧设置锁紧压块结构，通过顶部的锁紧螺栓实现对传感器的抱紧固定，锁紧力可通过螺栓旋合深度调节，既可以保证传感器安装后无轴向窜动、周向转动，也不会因锁紧力过大造成传感器外壳变形损坏内部敏感元件。设计过程中优先考虑了安装后的受力稳定性，基座整体采用对称式结构布局，重心落在底部安装面的几何中心范围内，当设备运行产生横向、纵向振动时，基座不会出现倾覆力矩，保证传感器检测基准的一致性。安装边界方面，底部安装面的平面度要求控制在0.02mm以内，保证与设备安装面贴合后无间隙，避免共振产生的检测噪声；抱合腔的内径尺寸按照常用工业传感器的标准外径系列设计，适配直径30mm至40mm范围的圆柱型传感器安装，整体高度控制在120mm以内，

　　横向安装跨度为160mm，不会占用过多的设备安装空间，适合在紧凑的产线工位中布置。结构的边角位置均做了R2至R3的倒角处理，既可以去除机加工产生的毛刺锐边，避免安装过程中划伤操作人员，也能减少应力集中，提升结构件在长期振动工况下的疲劳强度。在实际使用场景中，该类固定支座常配套用于旋转设备的轴承座振动检测、直线运动机构的位置到位检测、液压管路的压力传感安装等工位，相比传统的焊接式支架，该分体抱合式结构的安装调试效率更高，传感器更换时无需重新调整安装基准，只需松开锁紧压块即可完成传感器的拆装替换，大幅降低现场维护的工作量。结构材质选用常用的45号钢经调质处理，表面做发黑防锈处理，兼顾结构强度与车间复杂环境下的耐锈蚀能力，能够适应多粉尘、少量油污的工业现场环境，无需额外做防护处理即可长期稳定使用。
