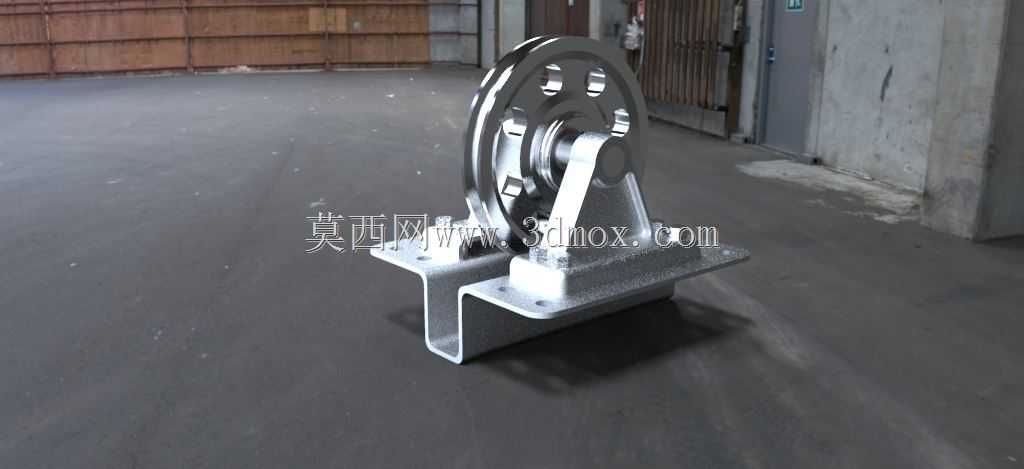

重型槽钢支架单轮导向滚轮组件结构

　　该滚轮组件多用于工业生产线物料输送、重型设备移动导向、仓储物流周转工位的滑动支撑场景，在长距离直线输送导轨、重型工装板移位、车间临时工位器具移动等工况下，能够承担单点位径向载荷，同时抵消侧向偏移力，避免移动过程中出现卡滞、脱轨问题。实际使用中，这类滚轮常成对布置在工装台架底部两侧，或是作为导轨侧向导轮安装在输送线侧边，配合轨道完成直线往复运动，相比普通平底脚轮，其单轮接触面积更小，滚动阻力更低，在重载工况下的滚动损耗更小，适合频繁往复移动的作业场景。

　　从功能特性来看，该组件采用单轮悬臂支撑结构，轮体中心配置贯通式销轴，轮体与支架之间预留转动间隙，内置的转动副可保证轮体在径向载荷下顺畅转动，不会出现偏磨抱死的问题。轮体表面做了圆弧过渡处理，与轨道接触时为线接触形式，相比平轮面结构，能够自动适配轨道的微小安装误差，降低轨道安装精度要求，同时减少轮面局部磨损速率。支架部分采用槽钢折弯成型的一体式结构，底部带外翻安装法兰，法兰上开设两个对称安装孔，可通过螺栓直接固定在设备底座或是工装架底部，安装时无需额外加工焊接支架，直接通过紧固件锁紧即可完成装配，大幅降低现场安装的工作量。

　　设计过程中，首先根据目标承载需求确定轮体直径与轮缘宽度，轮体直径选取时兼顾滚动阻力与安装高度，直径过小会导致滚动阻力增大，越过轨道接缝、微小杂物时容易卡滞，直径过大则会抬升设备整体安装高度，影响设备重心稳定性。轮体内部的转动副采用间隙配合设计，预留合理的转动间隙，避免加工误差导致轮体转动卡涩，同时销轴两端做防脱限位处理，防止长期震动工况下销轴窜出脱落。支架的槽钢截面选型根据承载载荷计算抗弯截面模量，保证在额定载荷下支架的形变量控制在允许范围内，不会出现支架折弯变形导致轮体偏斜的问题。底部安装法兰的外翻尺寸根据螺栓规格确定，保证螺栓安装时有足够的操作空间，同时法兰面与槽钢主体的连接位置做圆弧过渡，减少应力集中，避免长期受载后焊缝位置出现开裂问题。

　　外形尺寸方面，轮体直径适配常见的30-50kg单点承载工况，轮缘宽度匹配标准轻型钢轨或是角钢轨道的接触面宽度，整体安装高度控制在较低范围，保证安装后设备底部的离地间隙处于合理区间，不会因为支架过高导致设备重心上移。安装边界上，底部两个安装孔的孔距按照通用工装架的型材间距设计，可直接适配常用的工业铝型材、方管框架的安装孔位，无需额外打孔适配；轮体突出支架的侧向尺寸经过核算，安装后轮面与支架侧边预留足够间隙，不会在转动时与支架本体产生摩擦，同时侧向突出量不会过大，避免相邻组件安装时出现干涉。轮体上方预留的防护间隙可防止杂物卷入轮体与支架的转动间隙，减少日常维护清理的频次，在多粉尘的车间工况下也能保持稳定的转动性能。
