精密手动冲孔加工工装工具结构设计

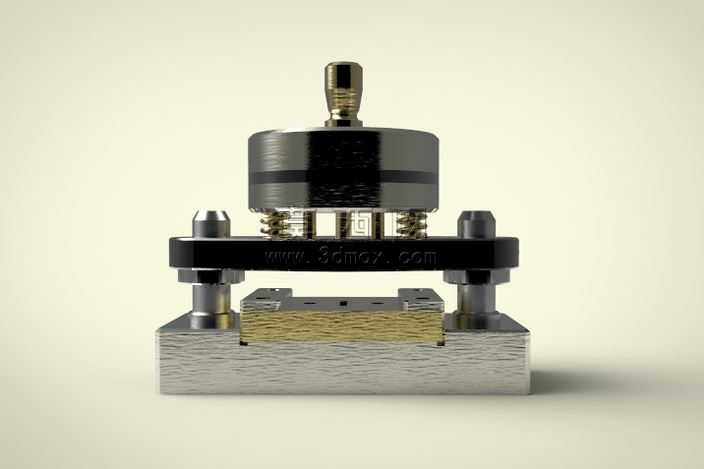

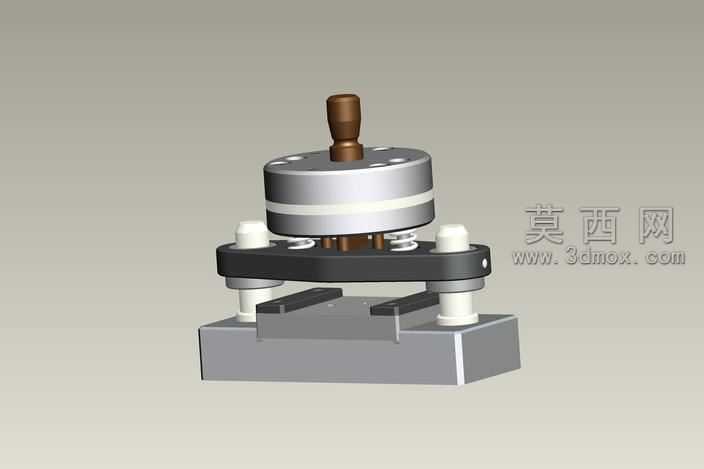

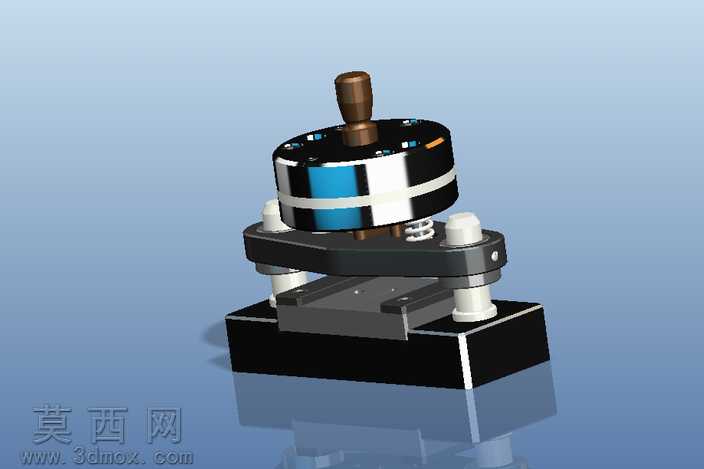

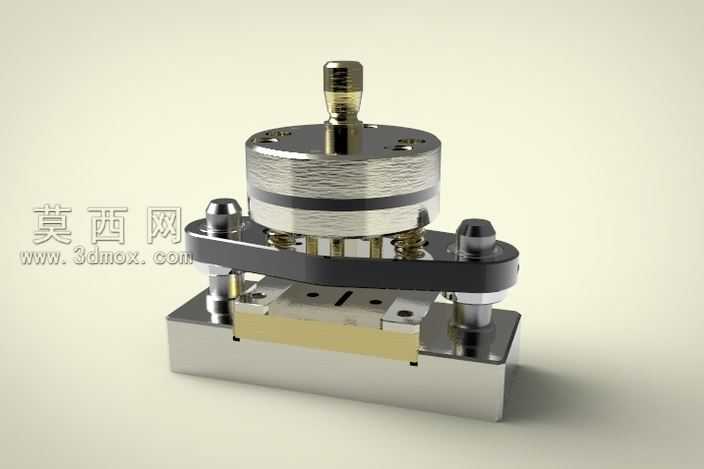

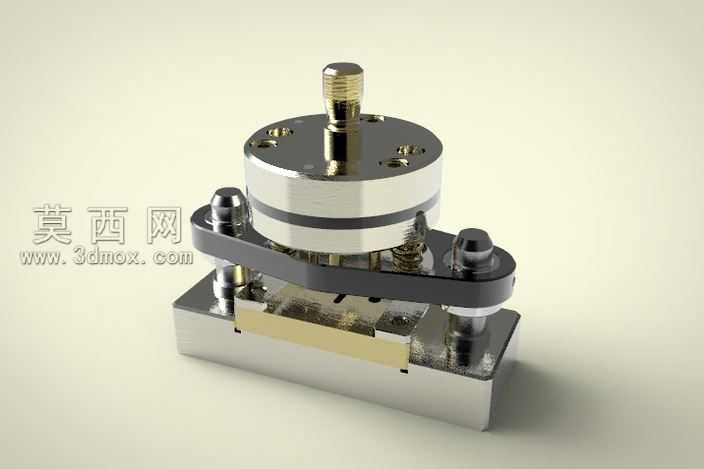

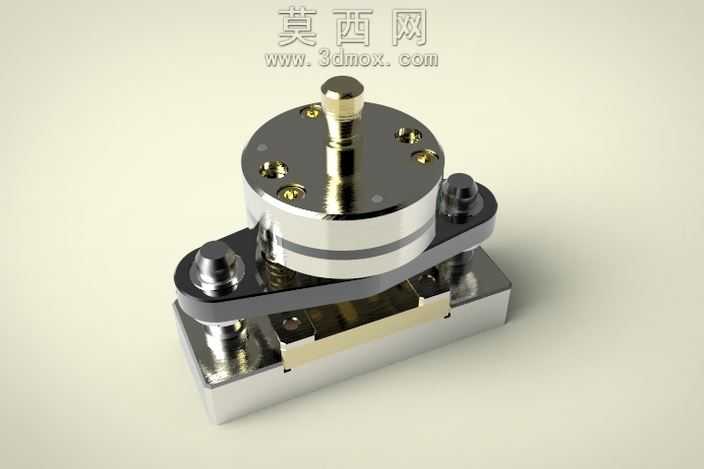

本作品为手动冲孔作业设计的精密工装工具，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各配合部件的尺寸链进行了完整校核，确保活动部件行程顺畅、定位精度满足薄板冲孔作业的使用需求。模型渲染阶段采用金属材质分层赋色方案，底座部分赋予哑光磨砂钢材材质，还原工装基座的厚重稳定质感；中部导向压板采用发黑处理钢材材质，呈现深灰哑光的工业处理效果；顶部调节旋钮与导向立柱采用抛光黄铜材质，通过调整材质反射率与粗糙度参数，还原金属加工件的真实光泽表现；冲孔工作区域的刃口部分赋予高硬度合金材质，突出核心工作部件的耐磨属性。结构设计上采用三层堆叠式布局，底部基座设置工件定位槽，可快速固定待冲孔的薄板类工件，避免冲孔过程中工件移位；中部设置弹性复位导向机构，通过对称布置的导柱与复位弹簧，保证压板下压过程中始终保持水平状态，避免冲孔偏斜；顶部设置行程调节旋钮，可通过旋转调整冲孔深度，适配不同厚度的工件加工需求；压板与基座之间设置精准对位的冲孔凸模与凹模，凸凹模配合间隙控制在薄板冲孔的合理公差范围内，保证冲孔断面平整无毛刺。设计思路围绕小型手动冲孔作业的便携性与精准性需求展开，摒弃复杂的动力结构，采用纯机械手动驱动方式，无需外接动力源即可完成小批量薄板工件的冲孔作业，整体结构紧凑，各部件均可拆卸更换，针对易磨损的凸模、凹模部件设计了快换结构，长期使用后仅需更换刃口部件即可恢复工装精度，有效降低使用维护成本。建模过程中对所有螺纹连接、弹簧复位、导柱导向的配合关系均做了运动仿真验证，确保各活动部件无运动干涉，手动操作时施力顺畅，复位动作干脆，可满足小批量五金加工、手工钣金作业中的精准冲孔需求。
