阶梯传动轴带键槽工程结构设计

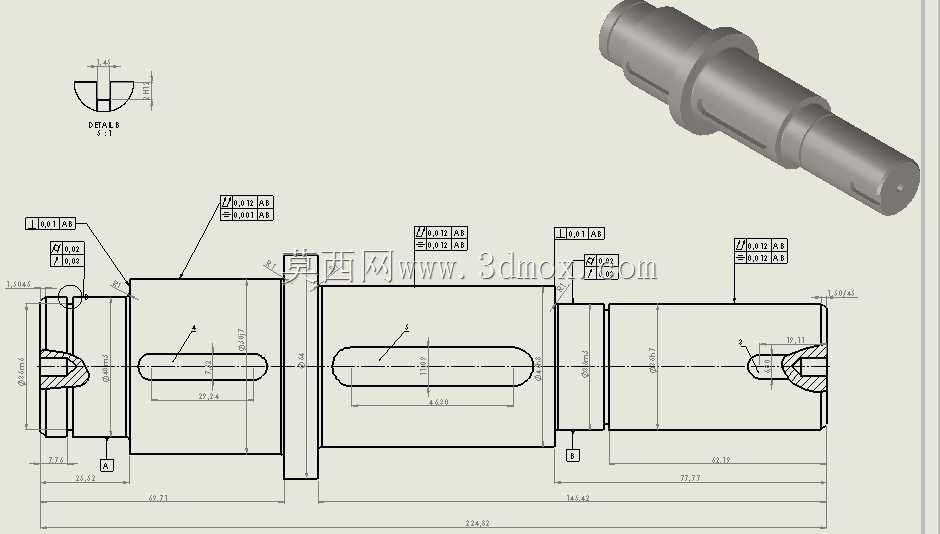

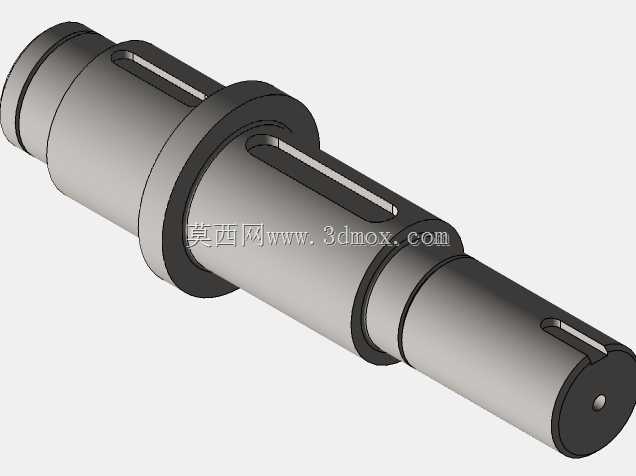

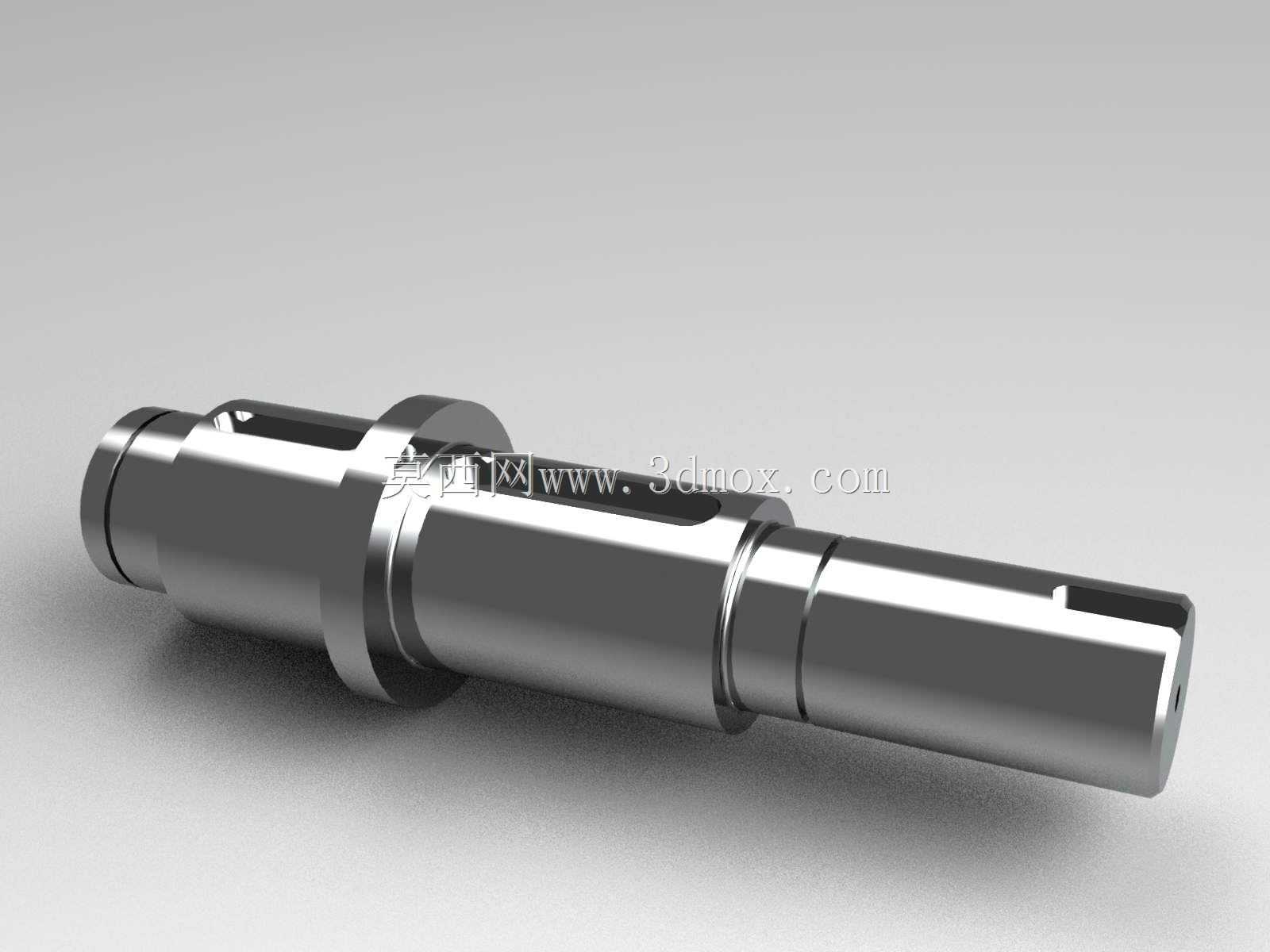

　　这类阶梯式传动轴是回转传动系统里的核心受力零件，日常在机床主轴箱、小型输送设备传动端、轻工机械动力输出单元里都能见到它的身影，核心作用是承接动力输入端的扭矩，通过轴上的安装位把动力传递给配合的齿轮、带轮或者联轴器，最终带动执行端完成预设的回转动作。从结构设计逻辑来看，采用多段阶梯的布局并不是随意设定的变径，每一段轴径的差值都对应着零件装配的工艺需求：轴肩位置直接作为传动零件的轴向定位基准，省去了额外加装定位套的空间，也能避免长期运转后定位件松动导致的传动窜动问题。轴身开设的两个平键槽是扭矩传递的核心配合位，键槽的宽度、深度以及在轴段上的对称度公差，直接决定了装配后平键与轮毂键槽的配合松紧度——如果键槽对称度超差，

　　装配时会出现平键卡滞，运转过程中还会出现键侧受力不均，轻则产生传动异响，重则出现平键剪切断裂的故障。从外形尺寸与安装边界来看，轴的总长、各段轴径的长度都严格匹配配套轴承、传动轮的安装宽度，两端的中心孔是加工时的工艺基准，不管是车削外圆还是磨削精加工，都是以两端中心孔作为定位基准来保证各段轴的同轴度，避免装配后出现轴跳动超差的问题。轴端的倒角设计一方面是去除加工毛刺，方便装配时轴承、轮毂的顺利导入，另一方面也能避免轴端锐边划伤操作人员或者装配密封件。两端的螺纹孔是用来安装锁紧挡圈的，装配到位后通过挡圈限制轴上零件的轴向窜动，保证传动件始终处于正确的啮合位置。在实际选型应用中，这类轴的各段轴径需要根据传递的额定扭矩、

　　支撑跨距来校核抗弯强度与抗扭强度，键槽的位置要避开轴肩处的应力集中区域，减少长期交变载荷下出现疲劳断裂的风险。设计时还要考虑加工工艺性，各段轴的退刀槽、圆角过渡都要匹配常规车削、磨削的加工刀具参数，避免出现无法加工或者加工成本过高的结构。装配过程中，轴上的配合面需要按照公差要求完成精加工，与轴承配合的轴段要满足对应的配合公差等级，保证轴承内圈与轴的过盈量在合理区间，过盈量太大会导致轴承装配后游隙过小发热烧毁，过盈量不足则会出现轴承内圈跟转的问题。日常运维中，这类轴的检测重点是各轴段的磨损量、键槽的变形情况以及轴的径向跳动值，一旦发现轴颈磨损超差或者键槽挤压变形，就需要及时更换，避免故障扩大影响整套传动系统的运行。
