波形弹性压紧弹簧结构设计方案

　　在精密装配与小空间载荷补偿场景中，常规圆柱螺旋弹簧往往受限于安装高度，无法在有限轴向空间内提供足够的弹性力，这时候波浪形的弹性簧件就成为结构设计中的优选方案。这类簧件通过薄型金属带材冲压成型为连续波浪形环状结构，相比同载荷等级的圆柱弹簧，轴向安装尺寸可压缩40%以上，非常适合用在仪器仪表内部的触点压紧、轴承预紧、密封件补偿这类对空间要求严苛的位置。

　　从实际应用场景来看，这类波浪簧最常出现在传感器装配环节，比如压力传感器的膜片预紧结构里，需要均匀的轴向力把敏感元件压合在基座上，同时还要抵消温度变化带来的结构件热胀冷缩间隙，普通弹簧如果线径做小，弹力不足且容易出现侧向倾斜，线径做大又会占用过多内部空间，波浪簧的波浪形结构可以在整个圆周方向均匀分布弹性触点，施压过程中不会出现偏载，能保证敏感元件受力均匀，避免测量数据出现漂移。在小型伺服电机的轴承预紧结构里，这类簧件也常被布置在端盖与轴承外圈之间，抵消轴承运转过程中的磨损间隙，降低运转噪音，同时吸收转子高速旋转带来的微小轴向窜动。

　　设计这类簧件的时候，首先要明确安装边界的约束条件：轴向安装槽的深度要匹配簧件的自由高度与工作压缩量，通常工作压缩量控制在自由高度的20%-30%区间，既能保证足够的弹力输出，又不会让簧件出现塑性变形。径向尺寸方面，簧件的外径要比安装槽内径小0.2-0.5mm，避免压缩过程中簧件外径胀大刮蹭槽壁，内径则要比穿过的轴径大0.3mm以上，防止运转过程中出现摩擦异响。波浪的波数设计是核心参数，波数越多，相同压缩量下的弹力曲线越平缓，适合需要恒力补偿的场景；波数越少，刚度越大，适合需要大载荷缓冲的场景。

　　从结构特性来看，这类波浪簧采用连续的波浪形弯曲结构，每个波峰波谷都相当于一个独立的弹性支点，压缩过程中应力分布均匀，不会出现普通弹簧端部并圈带来的应力集中问题，疲劳寿命比同规格的冲压碟形弹簧高30%左右。材料选择上通常根据使用环境确定，常规工况下用65Mn弹簧钢冲压后做淬火回火处理，硬度控制在HRC42-48，就能满足大部分工业场景的弹力需求；如果是腐蚀环境或者需要无磁的场合，则选用301不锈钢或者铍青铜材料，经过时效处理后既能保证弹性，又能适应特殊工况要求。

　　实际装配过程中要注意，这类簧件不适合承受径向载荷，安装时要保证两端支撑面平行度误差不超过0.1mm，否则会出现局部波峰过载，导致簧件提前失效。在需要多级串联使用的场景里，要注意相邻簧件的波峰对齐，不能错位放置，否则会导致整体刚度出现非线性变化，影响弹力输出的稳定性。和普通圆柱弹簧相比，波浪簧的弹力一致性更好，批量装配时不需要人工挑选分组，能有效提升装配效率，在自动化装配线的小空间压紧工位上，这类零件的应用占比正在逐年提升。

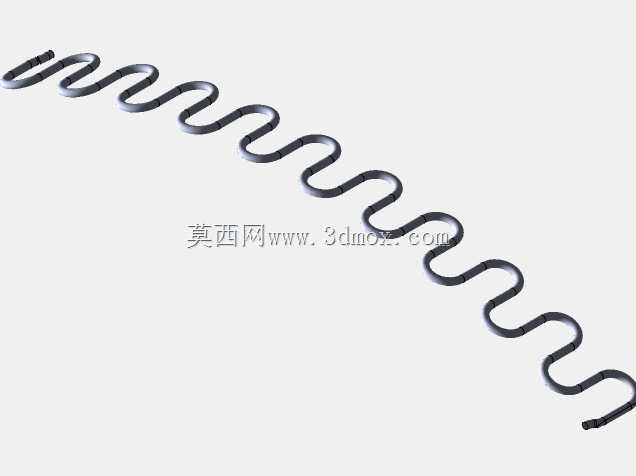

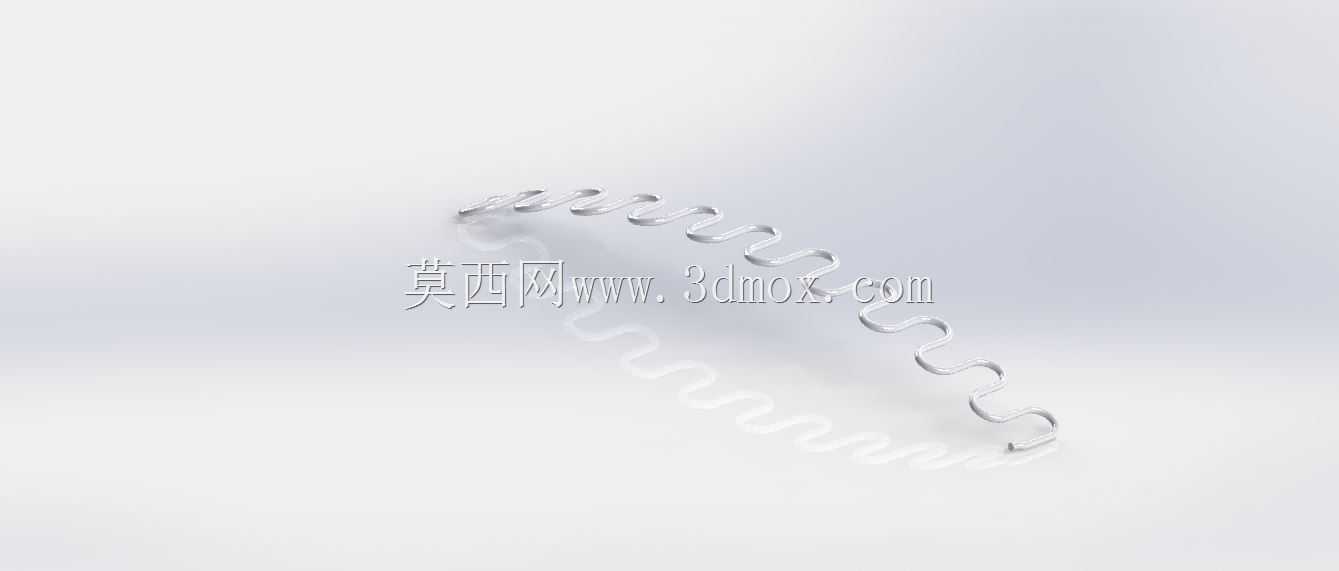

　　在流体控制类的阀门结构里，这类波浪簧也常被用来做密封填料的压紧元件，通过持续的弹性力补偿填料磨损带来的间隙，避免介质泄漏，相比传统的圆柱压簧，波浪簧可以在阀盖的狭小填料腔内布置，不需要额外加大阀盖的尺寸，能有效缩小阀门整体体积。在精密连接器的接触件结构里，波浪簧可以提供稳定的接触压力，保证振动工况下接触电阻稳定，避免信号传输出现中断。设计建模过程中，要准确还原每个波浪段的曲率过渡，不能出现尖锐折角，否则实际冲压过程中会在折角位置出现应力集中，导致零件断裂，波峰与波谷的过渡圆角通常取材料厚度的1-1.5倍，既能保证成型工艺性，又能优化应力分布。
