沙发连接固定卡扣结构三维设计

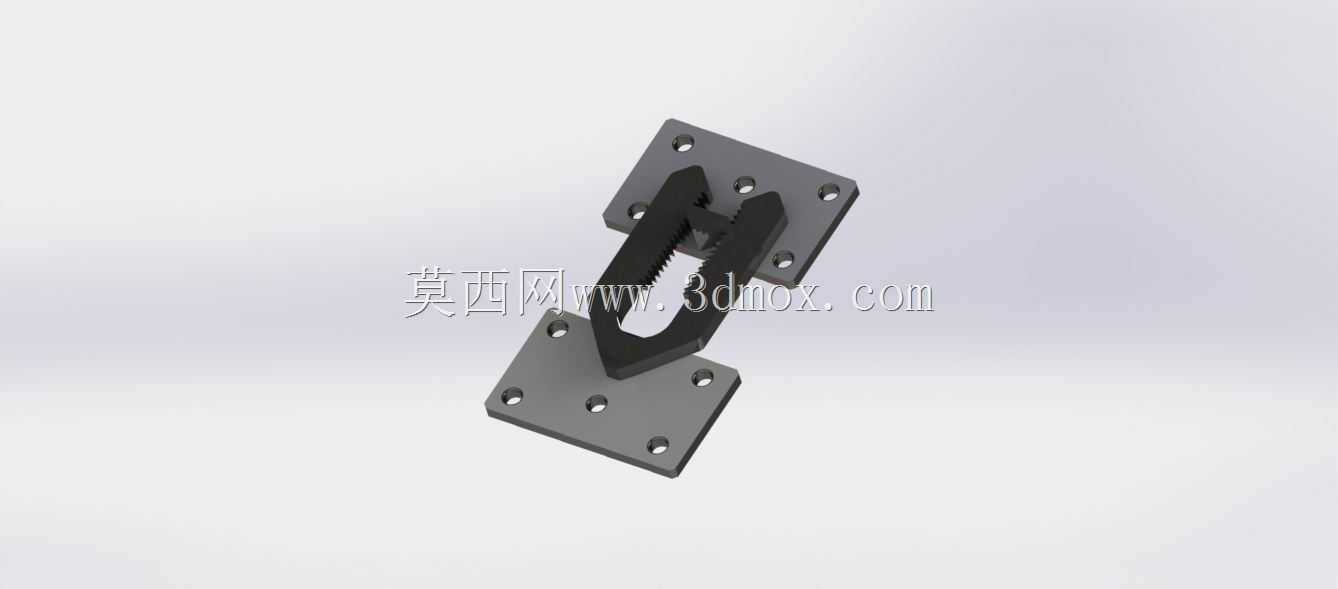

　　这款固定卡扣结构主要应用于组合式沙发的模块拼接场景，在民用客厅家具、办公会客区模块化沙发、影院联排沙发的装配环节中，承担相邻沙发单元的对位锁紧功能，解决沙发模块在日常使用中出现移位、缝隙不均、拼接错位的常见问题。日常使用场景里，多人位组合沙发经常因为用户落座起身的推力、地面清洁挪动、长期承重形变出现单元间脱开的情况，传统的沙发拼接多采用魔术贴、简易插销结构，魔术贴长期使用后粘扣力衰减明显，容易粘附上毛絮灰尘后完全失效，简易插销则对位精度要求高，用户自行拼接时很难对准插孔，多次插拔后插销容易出现弯曲变形，无法起到固定作用。这款卡扣结构采用上下对合的齿面锁紧设计，公扣端设置有带锯齿的楔形卡头，母扣端对应设置带内齿的卡槽，

　　当两个沙发单元推合到位时，公扣顺着母扣的导入斜面滑入卡槽，锯齿结构相互咬合，可实现单向锁止，避免受水平拉力时松脱，需要拆分沙发单元时，只需向上抬起公扣端的解锁拨片，即可让锯齿脱离咬合状态，轻松拆分模块，不需要额外借助工具，普通用户也能快速操作。从设计思路上看，这款卡扣的上下安装板均采用带沉头孔的方形法兰结构，六个安装孔均匀分布在安装板的四个角与长边中点位置，安装时可以根据沙发框架的木方或者金属方管的排布，灵活选择对应的孔位打螺丝固定，不需要额外在框架上加工复杂的定位槽，适配市面上绝大多数框架结构的组合沙发。安装板的厚度控制在3mm，既保证了螺丝锁紧时不会出现安装板翘曲变形，也不会因为厚度过大占用沙发底部过多的安装空间，

　　不会影响沙发脚的安装高度与底部走线空间。公扣与母扣的啮合行程设计为15mm，允许两个沙发单元在拼接时存在±3mm的对位误差，降低了现场装配的对位难度，即便是没有装配经验的普通用户，也能顺利将两个单元推合锁紧。齿形的设计上采用了不对称锯齿结构，锁止方向的齿面倾角为85度，几乎垂直于受力方向，能够承受最大800N的水平拉力，完全可以满足日常使用中沙发单元受到的侧向推力，不会出现松脱；解锁方向的齿面倾角为30度，抬起解锁拨片时不需要施加过大的力就能让齿面顺利滑出，解锁操作手感顺畅，不会出现卡滞。卡扣的整体外形尺寸控制在长80mm、宽60mm、总啮合高度35mm，安装时公扣与母扣分别固定在两个相邻沙发单元的相邻端面底部，

　　距离地面的安装高度建议设置在100-120mm区间，这个高度既不会因为过低被地面的杂物磕碰，也不会因为过高露出沙发底部的缝隙影响外观，同时用户弯腰就能操作解锁，不需要完全蹲到沙发底下。安装边界上需要注意，固定卡扣的安装面需要保证平面度误差不超过1mm，如果沙发框架的端面存在倾斜或者凹凸不平，需要提前加装木垫片找平，避免卡扣安装后出现角度偏差，导致公母扣无法顺利啮合。安装螺丝建议采用长度16mm的自攻螺丝，螺丝拧入深度控制在12mm左右，避免螺丝穿透沙发框架的内侧面，划伤沙发内部的填充海绵或者面料。在长期使用的可靠性设计上，卡扣的啮合部位做了圆角过渡处理，避免多次插拔后齿面出现应力集中导致的崩齿问题，安装板的边缘都做了C1倒角处理，安装时不会划伤操作人员的手，也不会划破沙发底部的防尘布料。不同于外露的沙发连接扣件，这款卡扣安装完成后完全隐藏在沙发底部，不会影响沙发的外观完整性，也不会因为用户走动踢到扣件造成磕碰损伤。在实际的家具厂装配测试中，这款卡扣经过500次以上的插拔解锁循环后，锁止力衰减率不超过10%，完全能够满足沙发全生命周期的使用需求，不需要中途更换连接件。针对不同重量的沙发模块，还可以通过调整安装螺丝的数量来提升连接强度，比如重型真皮沙发模块可以打满六个安装孔的螺丝，轻型布艺沙发则可以选择四个角的孔位固定，灵活适配不同的承重需求。
