剪叉式平行连杆传动支撑机构结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563107
  • 剪叉式平行连杆传动支撑机构结构

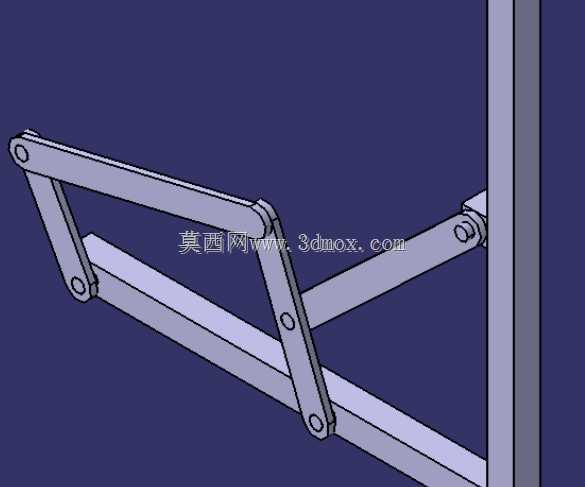

  该剪叉式平行连杆传动支撑结构,核心依托多组铰接连杆的相对转动实现行程范围内的平稳伸缩动作,在各类需要线性位移支撑、角度联动调节的工业场景中应用广泛,小到自动化产线的工件抬升工位、检测设备的探头进给调节,大到轻型升降作业平台、舱门开合联动结构、物料输送线的侧挡导向调节单元,都能见到这类连杆机构的衍生设计。从实际使用层面看,这类机构最突出的优势是运动过程中支撑端面始终保持平行状态,不会出现单侧偏斜、卡滞的问题,相比单臂支撑结构,其受力分布更均匀,同等杆长条件下能承载更大的径向载荷,且伸缩过程中运动轨迹线性可控,不需要额外加装导向导轨就能保证动作方向的一致性,能有效简化配套设备的整体结构。设计这类连杆机构时,

  首先要明确实际工况下的最大伸出行程、最小收缩尺寸以及额定承载载荷,以此反推每一段连杆的长度、铰接点的开孔位置以及连杆的截面尺寸。铰接点的间隙控制是设计中的核心要点,间隙过大会导致机构伸出后出现旷量,支撑精度不足,间隙过小则会增大转动阻力,甚至在连杆受力变形后出现铰接处抱死的问题,因此铰接轴与连杆孔的配合通常选用间隙较小的过渡配合,同时在铰接位置预留润滑脂加注空间,保证长期往复运动下的磨损量处于可控范围。从结构布局来看,该机构采用两组平行布置的剪叉连杆组通过横向连接臂固定为整体,横向连接臂除了起到固定两组连杆相对位置的作用外,还能平衡单侧受力带来的扭转力矩,避免机构在偏载情况下出现连杆侧向变形。安装边界方面,

  机构的固定端与活动端都预留了标准安装孔位,固定端可通过螺栓直接连接在设备的基座框架上,活动端则与需要实现位移动作的工作台面、挡料板或者检测支架连接,安装时需要保证固定端与活动端的安装面处于平行状态,否则会在初始安装时就给连杆带来附加内应力,长期运行会导致连杆弯曲变形、铰接轴异常磨损。在运动特性上,该机构的伸缩速度与驱动端的输入行程呈固定比例关系,可通过气缸、电动推杆或者手动丝杠驱动固定端的首个铰接点,就能实现整个机构的平稳伸缩,不需要额外设计复杂的传动链路。针对不同的使用场景,还可以通过调整连杆的铰接点位置改变伸缩比,比如在需要大行程小驱动输入的场景下,可将驱动铰接点设置在靠近固定端转轴的位置,用较小的驱动行程获得更大的伸出距离;

  在需要大承载的场景下,则可适当加宽连杆的截面宽度,增加铰接轴的直径,提升整体结构的刚性。实际装配过程中,需要逐一检查每一个铰接点的转动灵活性,确保连杆在全行程伸缩过程中没有卡滞点,所有连杆的转动角度保持一致,避免出现某一组连杆转动滞后导致的机构别劲问题。这类连杆机构相比直线导轨搭配滑块的支撑结构,成本更低,对安装环境的适应性更强,在有少量粉尘、碎屑的工况下也能正常运行,不会像导轨结构那样容易因为异物进入滑块间隙导致运动卡滞,因此在各类中低端自动化设备、工装夹具的调节结构中应用普及率很高。
