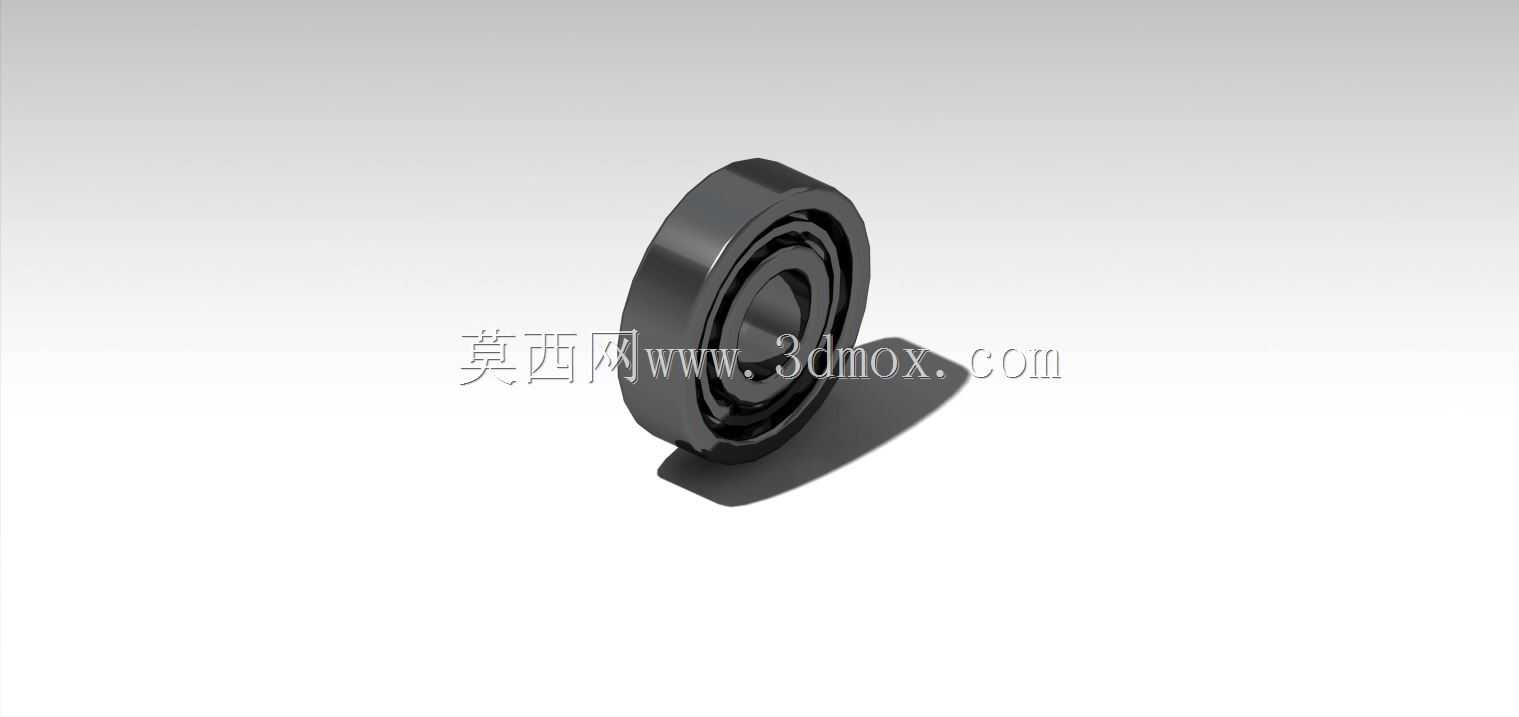

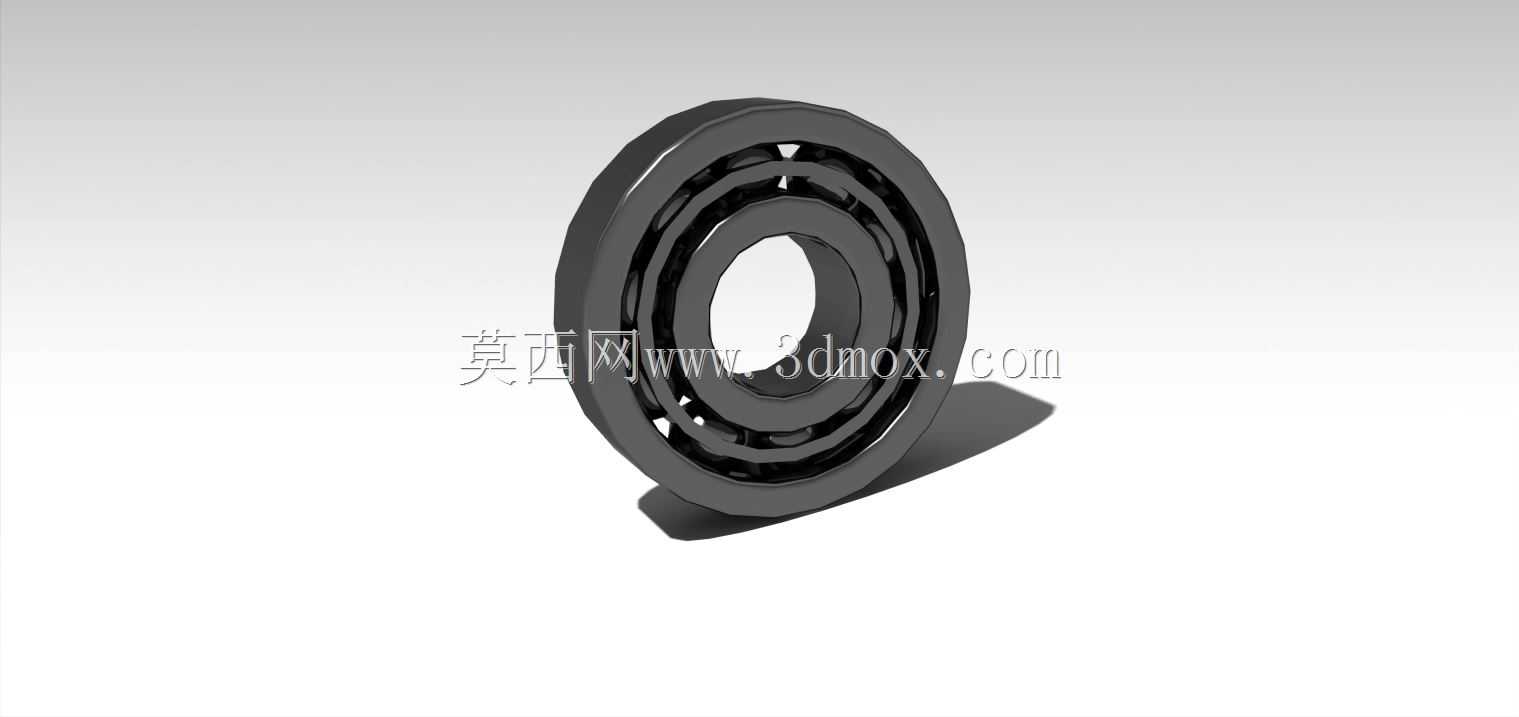

深沟球滚珠轴承三维结构设计

　　在各类需要旋转传动的机械结构中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从中小型电机输出端、机床主轴支撑位，到输送线辊筒、家用机电产品的旋转关节，几乎所有存在连续回转运动的装配场景，都能见到这类轴承的应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在较低水平，减少动力传递过程中的无用损耗，同时保证轴的回转精度维持在设计允许的公差范围内，避免轴系运转时出现径向或轴向的过量窜动。

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟型滚道设计，内圈与轴颈采用过盈配合实现周向固定，外圈则与轴承座孔采用过渡或间隙配合，根据不同的装配工况可选择外圈固定、内圈随轴转动，或是内圈固定、外圈随旋转部件转动的装配形式。内外圈的滚道曲率半径略大于滚珠直径，这种设计既可以保证滚珠在滚道内顺畅滚动，又能在承受径向载荷的同时，兼顾一定量的双向轴向载荷，适配多数存在复合载荷的传动场景。保持架采用兜孔式结构，将每粒滚珠均匀分隔在滚道圆周方向，避免滚珠之间直接接触产生额外摩擦与磨损，同时保证所有滚珠受力均匀，不会出现局部载荷集中导致的早期点蚀失效。

　　在实际选型与装配过程中，需要重点关注几个关键的尺寸边界：首先是轴承的内径尺寸，这一尺寸直接决定了适配的轴颈直径，装配前需要确认轴颈的公差带符合对应轴承的配合要求，过盈量过大会导致内圈装配后胀大，滚道变形增大运转摩擦，过盈量不足则会出现内圈与轴相对滑动的跑圈问题，磨损轴颈与轴承配合面。其次是轴承的外径与宽度尺寸，这两个参数决定了轴承座安装孔的加工尺寸与轴向定位空间，设计轴承座时需要预留足够的支撑壁厚，避免轴承压装后出现座孔变形，同时要根据轴承的宽度设计对应的轴向定位台阶，或是采用轴用挡圈、孔用挡圈实现轴向限位，防止轴承在运转过程中出现轴向窜动脱出。

　　从功能特性角度来说，这类滚珠轴承的启动摩擦力矩极小，即使在低速运转工况下也能保持稳定的摩擦特性，同时经过标准化的系列化设计，互换性极强，维护更换时不需要额外定制加工，直接选用对应型号的标准件即可完成替换。针对不同的应用场景，还可以在基础结构上做适配性调整，比如在高转速工况下，可以选用带有酚醛层压布材保持架的版本，降低保持架运转时的离心力与振动；在粉尘、水汽较多的恶劣工况下，可以选用两侧带橡胶密封圈或防尘盖的版本，预先填充润滑脂，实现长期免维护使用，避免外界杂质进入滚道加剧磨损。

　　建模过程中需要重点还原滚道与滚珠的配合关系，滚道的截面曲率中心偏移量、滚珠的直径公差、保持架兜孔的间隙都需要符合通用轴承的设计规范，不能出现滚珠与滚道干涉、或是间隙过大导致的装配错位问题。内外圈的倒角尺寸也需要按照标准参数建模，这些倒角不仅是装配时的导向结构，也能避免压装过程中尖锐边角刮伤轴颈或座孔的配合面，同时减少热处理过程中的应力集中，提升轴承的抗疲劳强度。在装配验证环节，需要确认内圈、外圈、滚珠、保持架之间不存在静态干涉，模拟旋转运动时各部件的运动轨迹符合实际运转逻辑，滚珠能够沿滚道顺畅滚动，保持架随滚珠公转过程中无卡滞。

　　在实际设备应用中，这类轴承的安装方式也会直接影响使用寿命，热装时需要控制加热温度不超过轴承的回火温度，避免材料硬度下降导致早期失效；冷装时需要使用专用套筒压装，压力直接施加在待压装的套圈端面，不能通过滚动体传递压装力，否则会造成滚道与滚珠表面压伤，运转时出现异响与振动。润滑方式的选择也需要匹配运转转速与工作温度，油润滑适用于高转速、高温工况，能够带走运转产生的热量，脂润滑则适用于中低速工况，密封结构简单，维护周期更长。
