透明壳体蜗轮蜗杆传动结构展示

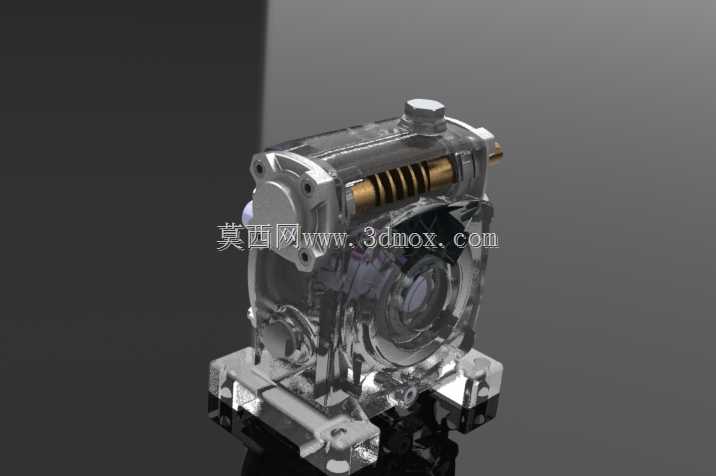

　　这款蜗轮蜗杆传动结构采用透明壳体设计，核心目的是直观展示内部啮合传动的完整过程，多用于教学演示、传动方案验证以及设备展陈场景，能让观察者清晰看到蜗杆与蜗轮的啮合状态、润滑介质分布以及运动传递路径，无需拆解壳体即可掌握内部构件的运行逻辑。从实际应用场景来看，这类带透明展示壳的蜗轮蜗杆结构常被用于职业院校机械原理课堂、工业展会的传动技术展区，也可作为小型自动化设备的减速单元原型，适配需要大传动比、低输出转速的轻载传动工位，比如小型输送线的驱动端、精密微调机构的动力传递环节，能在输出大扭矩的同时实现反向自锁，避免负载端倒转带来的定位偏差。从功能特性上看，该结构的核心传动副为单头蜗杆与渐开线齿形蜗轮，啮合时接触齿数多，

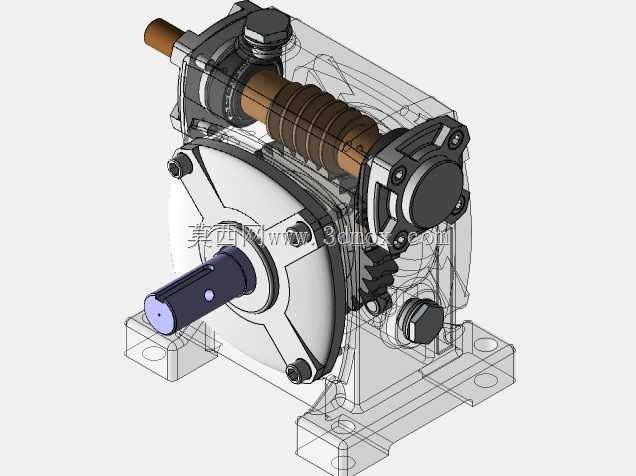

　　传动平稳性优于直齿轮传动，运行过程中冲击、振动与噪声都控制在较低水平，同时具备自锁特性，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性在提升设备安全性上有明显优势，比如在垂直升降的轻载工位中，无需额外加装制动装置即可防止负载下坠。设计思路上，透明外壳采用等壁厚结构，既保证了足够的结构强度支撑内部轴系与传动副，又通过透明材质的透光性消除了内部结构的观察盲区，壳体上的轴承安装位与端盖配合处设计有定位止口，保证蜗杆轴与蜗轮轴的空间垂直交错精度，避免轴系偏斜导致的轮齿偏磨、传动卡滞问题；蜗杆轴两端采用深沟球轴承支撑，可同时承受径向载荷与少量轴向载荷，抵消蜗轮蜗杆啮合时产生的轴向分力，

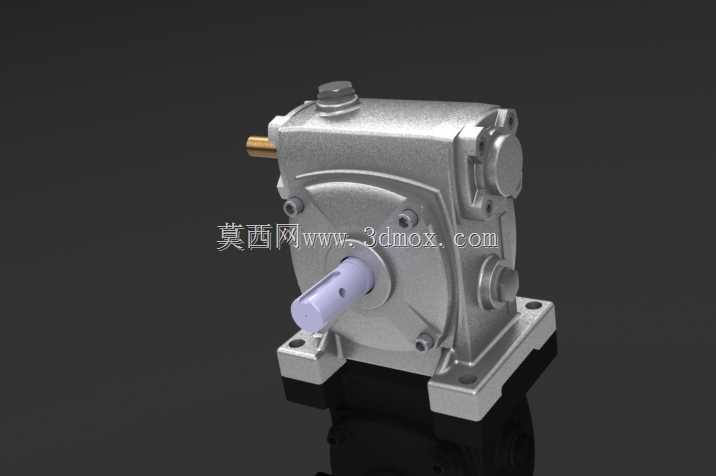

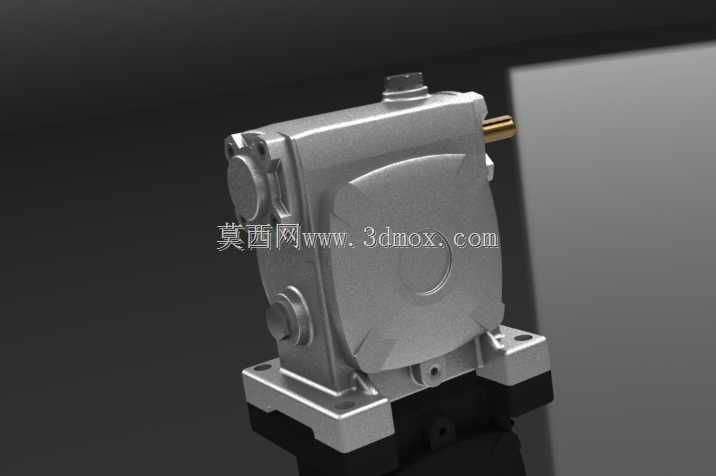

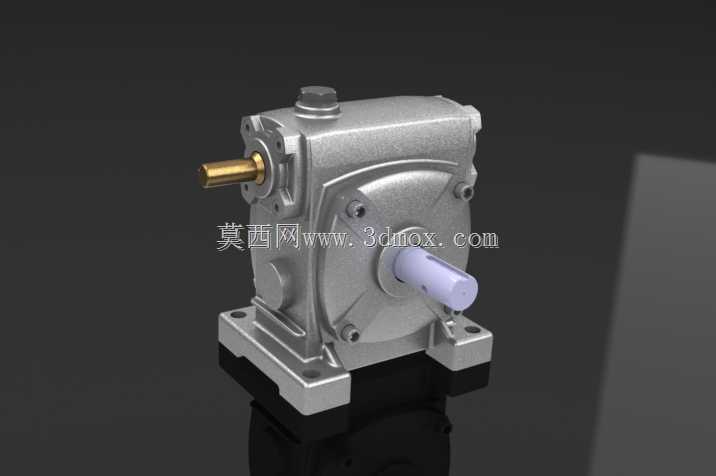

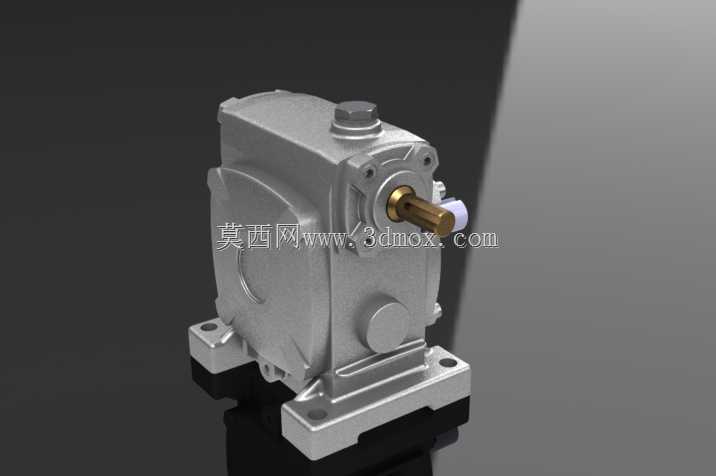

　　蜗轮输出端的轴伸设计有标准键槽，可直接连接联轴器、带轮等传动件，适配不同的输出连接需求。在外形尺寸与安装边界上，该结构整体为方正的箱式布局，底部带有一体化安装法兰，法兰上的安装孔位采用对称分布设计，可直接通过螺栓固定在设备安装基板上，安装时需预留足够的侧向空间用于蜗杆轴的动力输入连接，同时要保证壳体上方的注油位有操作空间，方便后续补充润滑脂；蜗轮轴的输出端中心高经过标准化设计，可与同规格的其他传动单元直接对接，无需额外加工转接板，轴伸长度控制在合理范围内，避免过长导致的轴端挠度变形，也不会因为过短影响传动件的安装固定。内部的蜗轮采用锡青铜材质嵌件搭配钢制轮毂的结构，既保证了轮齿的耐磨性能，又控制了整体制造成本，

　　蜗杆采用表面淬火处理的合金钢加工，齿面硬度高，长期运行下的磨损量更小，能有效延长整套传动结构的使用寿命。壳体的透明部分采用耐冲击的工程塑料材质，可耐受常规工况下的温度变化，不会因为传动副运行产生的热量出现变形、透明度下降的问题，同时壳体的拼接缝处设计有密封槽，加装密封垫后可防止润滑脂泄漏，也能避免外部粉尘进入啮合区域造成轮齿磨粒磨损。在实际选型适配时，需要注意输入转速与输出扭矩的匹配关系，单头蜗杆的传动比等于蜗轮齿数，可根据所需的输出转速选择对应齿数的蜗轮，同时要核算轴向载荷是否在轴承的额定承载范围内，避免长期过载运行导致轴承提前失效；安装时要保证蜗杆轴与输入动力源的轴系同轴度，误差控制在允许范围内，防止出现轴系别劲、运行发热的问题，日常维护时可通过透明壳体直接观察内部润滑脂的状态，当润滑脂变黑、杂质增多时及时更换，无需频繁拆解壳体检查内部状态，大幅降低了维护的时间成本。
