阿姆斯达克水疗休息舱结构设计

　　这款水疗休息舱的结构设计，最初是面向商用康养场所的水浴理疗场景开发，在做结构拆解前，首先要明确它的实际使用边界：这类设备多部署在水疗中心、康养会所、运动康复场馆的独立理疗区域，日常使用中会长期接触恒温水体，还要承载单人躺卧的全部载荷，同时要兼顾使用者进出的便利性与理疗过程的密闭保温需求。

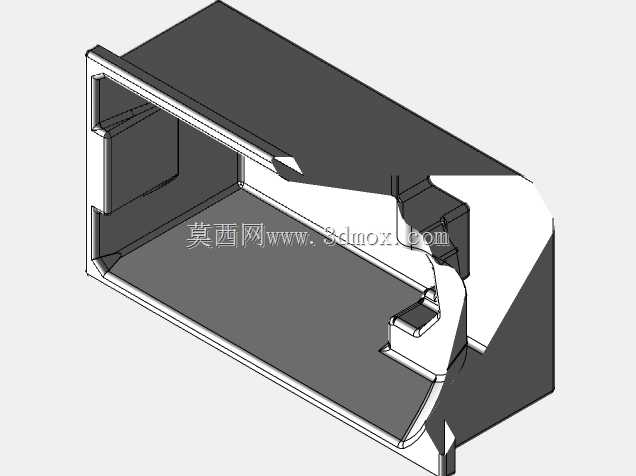

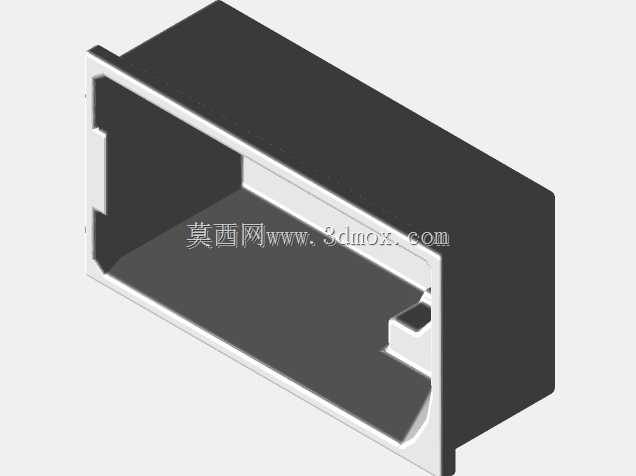

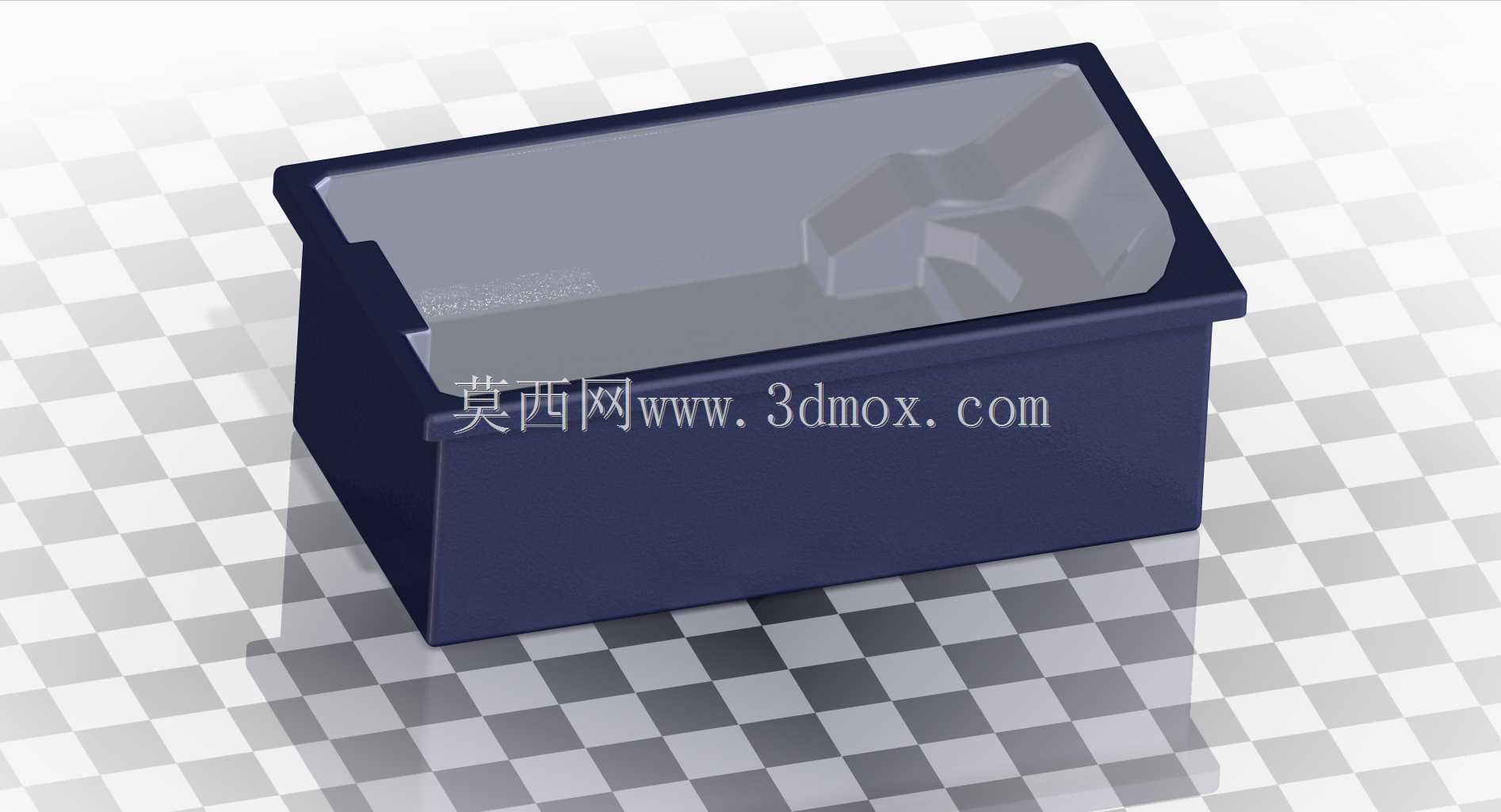

　　从外形结构来看，整体采用上宽下窄的箱式承力结构，顶部外翻的边沿是核心安装基准面，这个边沿的宽度经过反复校核，既可以在现场安装时直接搭在预埋的工位支撑框架上，不需要额外做复杂的吊装固定，也能在边沿处嵌装密封胶条，搭配配套的上盖结构减少舱内水体的热量散失，同时避免水体外溢到周边地面。舱体主体的壁厚设计做了差异化处理，底部承力区域的壁厚比侧壁厚30%，因为日常使用中底部不仅要承受满舱水体的重量，还要承载使用者躺卧时的动载荷，加厚的底部结构可以减少长期使用后的蠕变变形，避免出现舱体倾斜、接缝渗漏的问题。

　　舱体内部的轮廓是完全按照人体卧姿的曲面做的随形设计，从头部承托区域到腿部放置区域做了连续的曲面过渡，没有生硬的直角转折，一方面是提升使用时的贴合度，减少使用者长时间躺卧的局部压迫感，另一方面这种顺滑曲面也更便于日常清洁，不会在转角处积存水渍与污垢，符合公共康养场所的卫生维护要求。在靠近使用者进出的一侧，侧壁顶部做了内凹的缺口设计，这个结构不是随意开设的，它的高度刚好匹配人坐姿进出时的腿部高度，使用者不需要大幅度抬腿就能跨入舱内，同时缺口处可以选配安装活动挡水板，在理疗过程中挡住水体避免从缺口处溅出，兼顾了进出便利性与使用时的防溢需求。

　　做三维建模的时候，首先要确定安装边界的尺寸链：顶部外翻边沿的外轮廓尺寸是现场做工位预留的核心依据，安装时支撑框架的内轮廓要比舱体主体的外轮廓大5-10mm的安装间隙，方便舱体吊装就位，同时支撑框架的上平面要做水平度校准，误差不能超过2mm，否则会导致舱内水体倾斜，影响使用体验甚至出现单侧溢水的问题。舱体底部设置了四个均匀分布的支撑凸台，这四个凸台的底面共面度要求控制在1mm以内，即使现场的支撑框架平面存在微小误差，也可以通过在凸台处加装调整垫片的方式把舱体调平，不需要对整个支撑框架做二次加工。

　　从功能特性的角度考虑，舱体的内壁曲面做了分区设计，头部区域的曲面抬高形成独立的头枕承托位，背部区域做了符合人体脊柱曲度的支撑弧度，腿部区域则平缓下沉，让使用者躺卧时腿部处于略高于心脏的位置，提升水疗过程中的放松效果。舱体的外壁做了竖直方向的加强筋布局，这些加强筋不是突出于外表面的结构，而是通过壁厚的局部加厚实现的，既可以提升侧壁的结构强度，避免满水时侧壁出现外鼓变形，也能让外表面保持平整，方便后续在外壁粘贴保温层、安装水循环管路的固定卡扣。

　　在实际选型适配的时候，要注意这款舱体的接口预留：在舱体靠近排水管路的一侧侧壁下部，预留了标准的排水接口安装位，建模时已经做了安装凸台与密封面的结构，现场安装时不需要额外对舱体做开孔加工，直接对接排水管路即可，避免现场开孔导致的渗漏隐患。同时在舱体的顶部边沿处，预留了多个均匀分布的安装孔位，可以用来固定上盖铰链、控制面板支架、进水喷头组件等配套部件，所有孔位的位置都经过干涉校核，安装配套部件时不会和舱体内部的曲面、外部的支撑框架产生结构冲突。

　　很多结构工程师在做这类水疗设备建模时，容易忽略长期使用的形变问题，这款舱体在设计时特意对底部承力区域做了仿真校核，在满载荷（满舱水体加100kg人体重量）的工况下，底部的最大形变量控制在0.8mm以内，不会因为长期使用出现底部凹陷导致排水不彻底的问题。另外，舱体所有的内角都做了R10以上的圆角过渡，除了清洁便利的考虑，也能减少应力集中，避免在温度变化（水体温度与环境温度存在温差）的情况下出现应力开裂的问题，提升设备的整体使用寿命。
