带欧标托盘开口的焊丝存储柜体设计

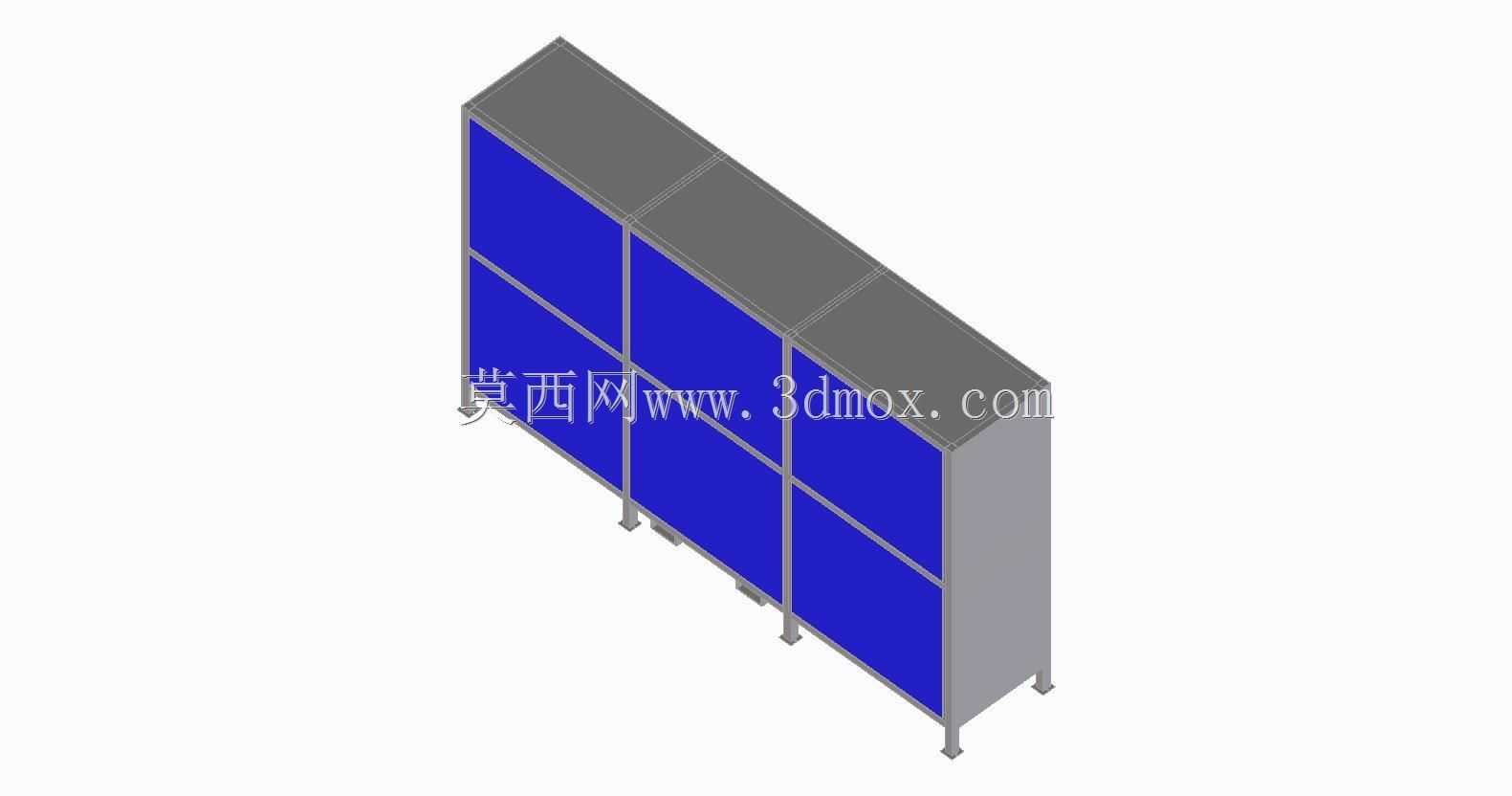

　　做车间焊接工位布局规划的时候，焊丝存放一直是容易被忽略但直接影响作业效率的环节，这款带europalete开口的焊丝存放箱，就是针对焊接车间物料周转痛点做的结构设计。先从实际应用场景说，焊接作业区不管是结构件预制工位、机器人焊接岛还是维修焊补点位，日常都要储备不同牌号、不同直径的实心焊丝、药芯焊丝，以往要么直接把焊丝盘堆在地面，容易沾附焊渣、油污导致送丝卡滞，要么用普通货架存放，整托焊丝转运的时候还要反复人工搬卸，额外增加无效劳动。这款柜体的核心设计点就是底部预留了适配欧标托盘的开口，欧标托盘作为制造业通用的周转载具，尺寸统一为1200mm×800mm，柜体底部开口的净空高度刚好满足手动液压叉车的叉齿进入深度，整托焊丝运到工位旁之后，不需要逐盘卸车，直接可以把托盘连同整垛焊丝推入柜体底部的预留空间，上层柜体则用来存放已经拆封、正在使用的焊丝盘，以及配套的焊嘴、导电嘴、防堵膏等焊接辅具，把工位周边的焊接相关物料做了集中收纳。

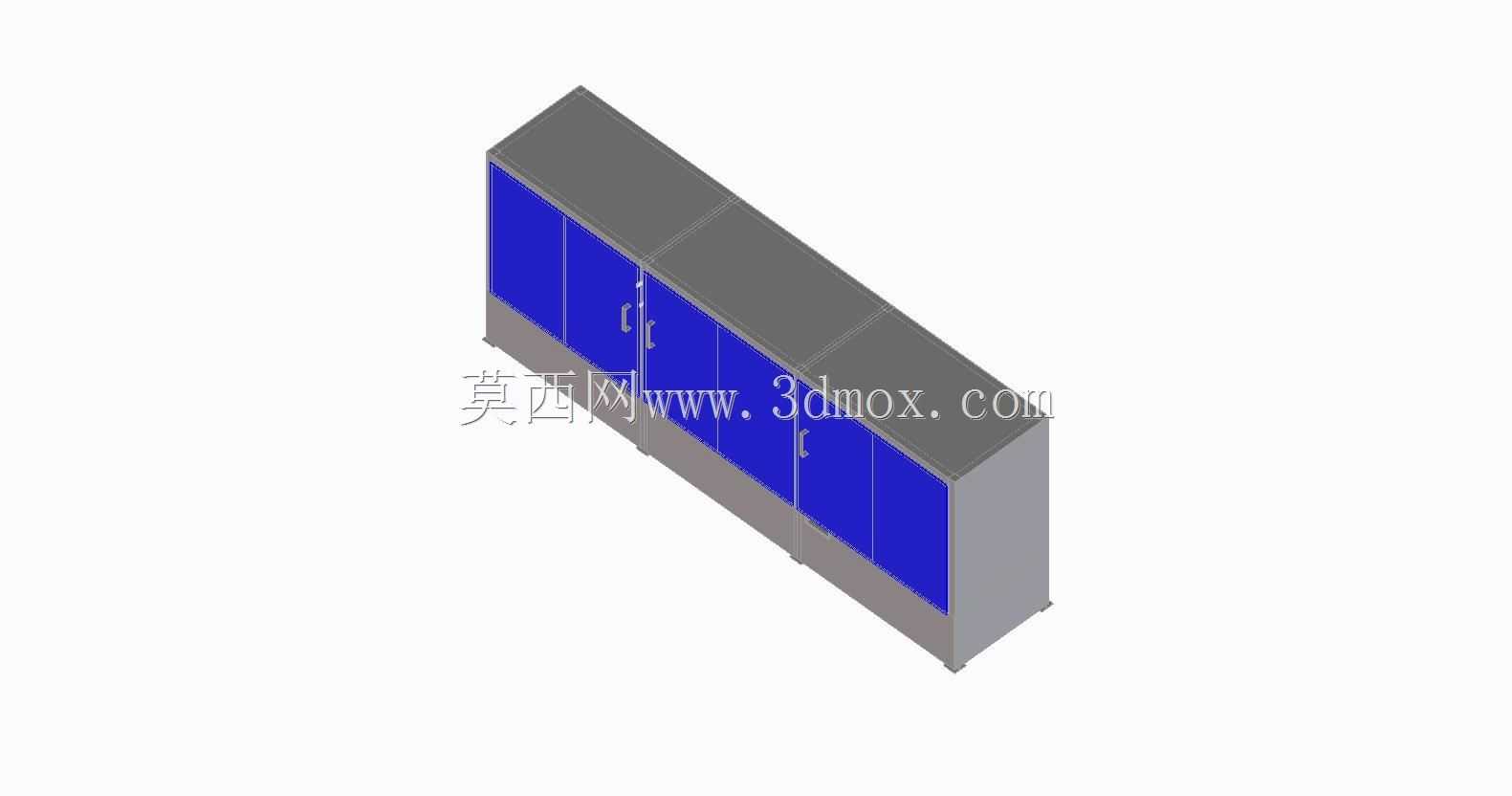

　　从功能特性上看，柜体采用多门分隔结构，不同柜门对应的仓格可以做明确的物料分区，比如按焊丝材质分碳钢焊丝区、不锈钢焊丝区、铝合金焊丝区，避免不同牌号焊丝混放导致焊材用错的质量问题；柜门采用闭合式设计，能有效阻挡焊接过程中飞溅的焊渣、车间内的浮尘以及打磨产生的金属碎屑落到焊丝盘上，减少送丝机构的磨损，也能避免焊丝受潮生锈，尤其是药芯焊丝对存储湿度有一定要求，封闭柜体的存储环境比开放式货架更适配。柜体的整体外形长度适配三个标准欧标托盘的并排摆放宽度？不对，实际建模的时候是做了单排双组柜体拼接的结构，单组柜体长度适配一个欧标托盘的进深，整体高度控制在1800mm，这个高度是参考成年男性作业人员的站立取料高度做的，最高层的搁板距离地面1700mm，不需要登高梯就能拿到最上层的物料，底部托盘存放区的高度留了200mm，刚好是欧标托盘自身高度加上液压叉车最小提升高度的尺寸，叉取的时候不会剐蹭柜体底板。

　　设计思路上没有做多余的装饰结构，整体采用冷轧钢板折弯成型的框架结构，框架立柱用1.5mm厚的冷轧板折弯成C型截面，保证柜体满载的时候不会出现侧向变形，柜门采用蓝色喷塑处理，一方面是车间内常用的工业设备配色，和焊接工位的灰色地面、黑色焊机形成视觉区分，方便作业人员快速定位物料存储点，另一方面喷塑层的耐刮擦、耐焊渣烫损性能比普通油漆更好，适合焊接车间的恶劣作业环境。柜体的安装边界也做了充分考虑，底部没有做突出的地脚，整个柜体的外轮廓和底部托盘的外轮廓齐平，多个柜体并排摆放的时候没有缝隙，不会在夹缝里堆积焊渣和杂物，日常清扫的时候直接用扫地机就能沿着柜体边缘清理，不需要额外清理夹缝死角。另外柜体侧面预留了安装孔位，如果是在机器人焊接岛使用，可以把送丝机的支架直接固定在柜体侧面，缩短送丝软管的长度，减少送丝阻力，提升送丝稳定性；如果是手工焊接工位，也可以在侧面加装挂架，用来悬挂焊枪、接地钳等工具，拓展柜体的使用功能。

　　从结构细节上看，柜门的合页采用隐藏式内装合页，外部没有突出的零部件，不会在车间转运工件的时候被剐蹭变形，柜门把手采用长条形钢制把手，戴焊接手套的时候也能顺利开合柜门，不需要摘下手套操作，符合焊接作业的操作习惯。柜体内部的搁板做了可调节设计，搁板支撑孔每隔50mm设置一个，可以根据存放的焊丝盘直径、辅具包装盒的高度调整层间距，比如存放大直径的桶装焊丝的时候，可以拆掉一层搁板，留出足够的存放高度，存放小直径的小盘焊丝或者焊材辅具的时候，可以缩小层间距，提升柜体的空间利用率。底部的托盘入口处做了折弯翻边处理，没有尖锐的毛边，叉车推入托盘的时候即使有小幅对位偏差，翻边也能起到导向作用，不会刮坏托盘或者磕碰柜体框架。整个柜体的结构没有复杂的曲面造型，所有零部件都是规则的钣金折弯件，加工的时候不需要开复杂的模具，普通的钣金剪板、折弯、焊接设备就能完成加工，制造成本可控，适合焊接车间批量配置，不管是新建车间的工位规划还是老车间的现场5S改善，都能快速适配安装。
