工作台激光切割配套小型图纸存储盒

　　在钣金加工车间的激光切割工位旁，这类小型存储结构的使用频率远高于很多人预期——一线操作工人需要随时调取待加工零件的二维下料图、工艺流转卡，或是临时存放刚打印的工序检验单，若直接将纸质资料堆放在工作台面，很容易被切割产生的铁屑刮花、被冷却润滑液浸湿，甚至在上下料时随边角料被误扫入废料槽。这款挂装式的小型存储结构，正是针对这类工位场景做的定向设计。

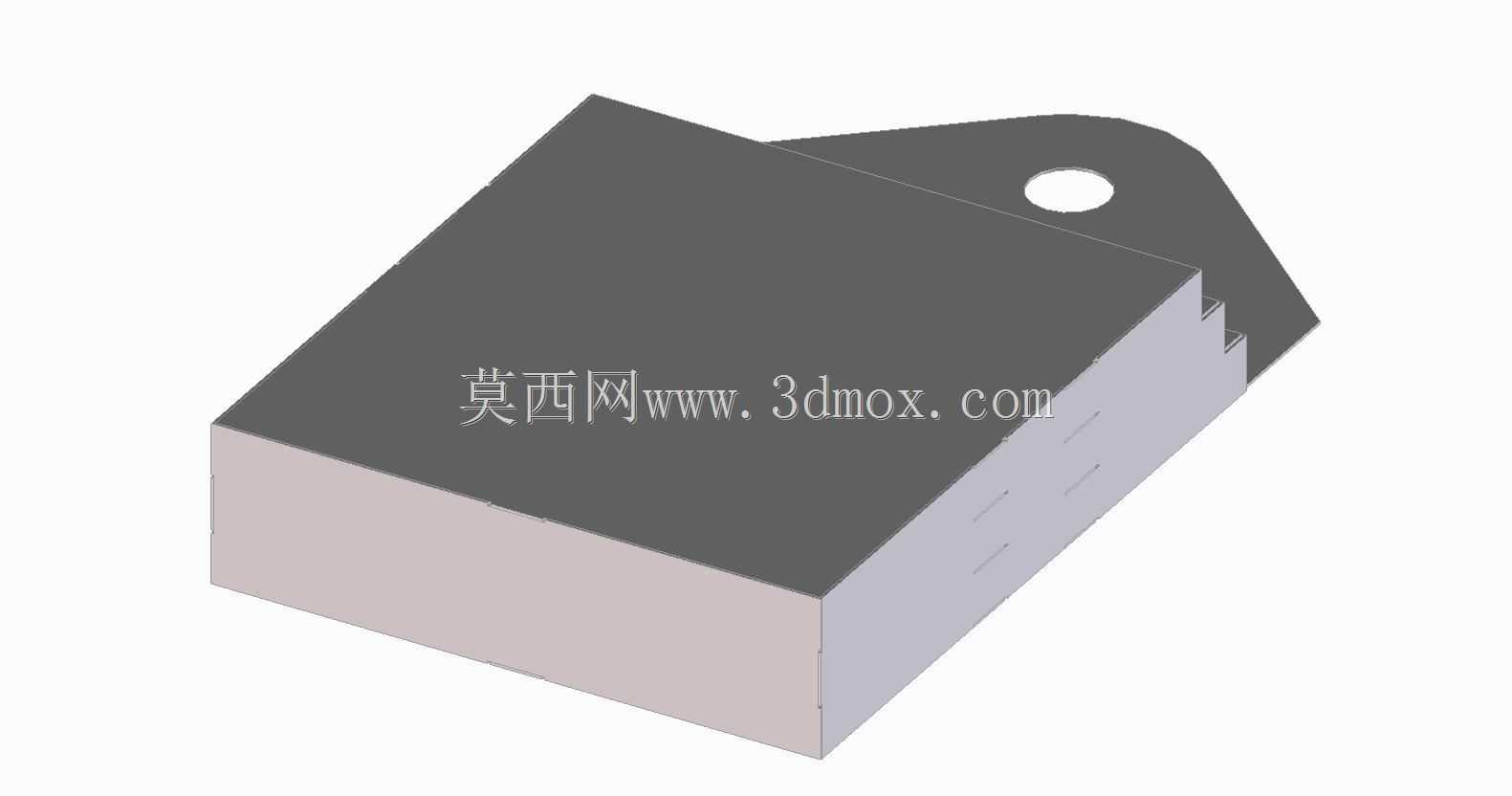

　　从实际使用逻辑出发，设计时首先规避了台置式收纳盒的通病：不占用激光切割工作台的有效操作面，整体通过带安装孔的挂耳直接固定在工作台侧方的型材立面上，挂耳处的圆孔做了沉台处理，安装后螺栓头不会突出刮蹭过往的板材或是操作人员的工作服。盒体主体采用折边钣金结构，没有多余的复杂曲面，所有折弯内角都做了适配常规激光切割下料后折弯的工艺圆角，不需要额外开模，拿到展开图就能直接在同工位的激光切割机上下料，折弯、压铆后即可焊接成型，加工门槛极低，小批量自制也不会产生额外成本。

　　尺寸边界上，盒体的内部进深刚好适配A6幅面的工艺卡片或是折叠后的A4图纸，不会因为空间过深导致资料滑入后难以取出，也不会因为深度不足让纸质资料露出盒外被污损；盒体前侧做了15度的内收斜角，一方面是在拿取资料时手指能顺利探入盒底，另一方面也能避免盒口边缘积存切割作业时飘落的金属粉尘，日常清理时只需要用毛刷顺着斜面向外扫动就能完成清洁，不需要把整个盒子拆下来。挂耳的位置做了偏心处理，安装后盒体整体会向工作台侧微微倾斜，即便车间有过路的叉车产生振动，盒内的纸质资料也不会向外滑落。

　　结构细节上，盒体的拼接焊缝全部设置在背面和底面的非接触面，正面和侧面没有外露的焊道，打磨后做喷塑处理就能做到光滑无毛刺，不会在拿取资料时刮破纸张或是划伤手部。盒体底部预留了三个直径2mm的泄尘孔，日常落入盒内的细小铁屑、粉尘可以顺着孔洞直接落下，不会在盒底积存板结，长时间使用也不会出现盒内积渣垫高导致资料放不到底的问题。和常规的塑料文件盒相比，这种钣金材质的存储结构完全耐受激光切割工位周边的高温飞溅，即便有零星的焊渣或是高温铁屑溅到盒体表面，也只会留下轻微灼痕，不会出现熔化变形的问题，使用寿命是普通塑料收纳件的五倍以上。

　　从工位适配性来看，这款存储结构除了可以固定在激光切割工作台侧方，也能适配焊接工位、打磨工位的型材架安装，只需要根据安装位置的型材间距调整挂耳的开孔位置即可，整体结构没有易损件，不需要日常维护，一次安装后就能长期使用。设计时特意没有在盒体表面做任何加强筋或是装饰结构，就是为了最大化压缩加工工序，让车间可以利用边角余料直接加工制作，不需要单独采购原材料，进一步降低工位改造的成本。实际在车间落地使用后，能明显减少操作人员找图纸的时间，也避免了纸质工艺文件的污损丢失，对于标准化作业的工位来说是非常实用的配套结构。
