叉车配套乳化液真空吸尘装置结构设计

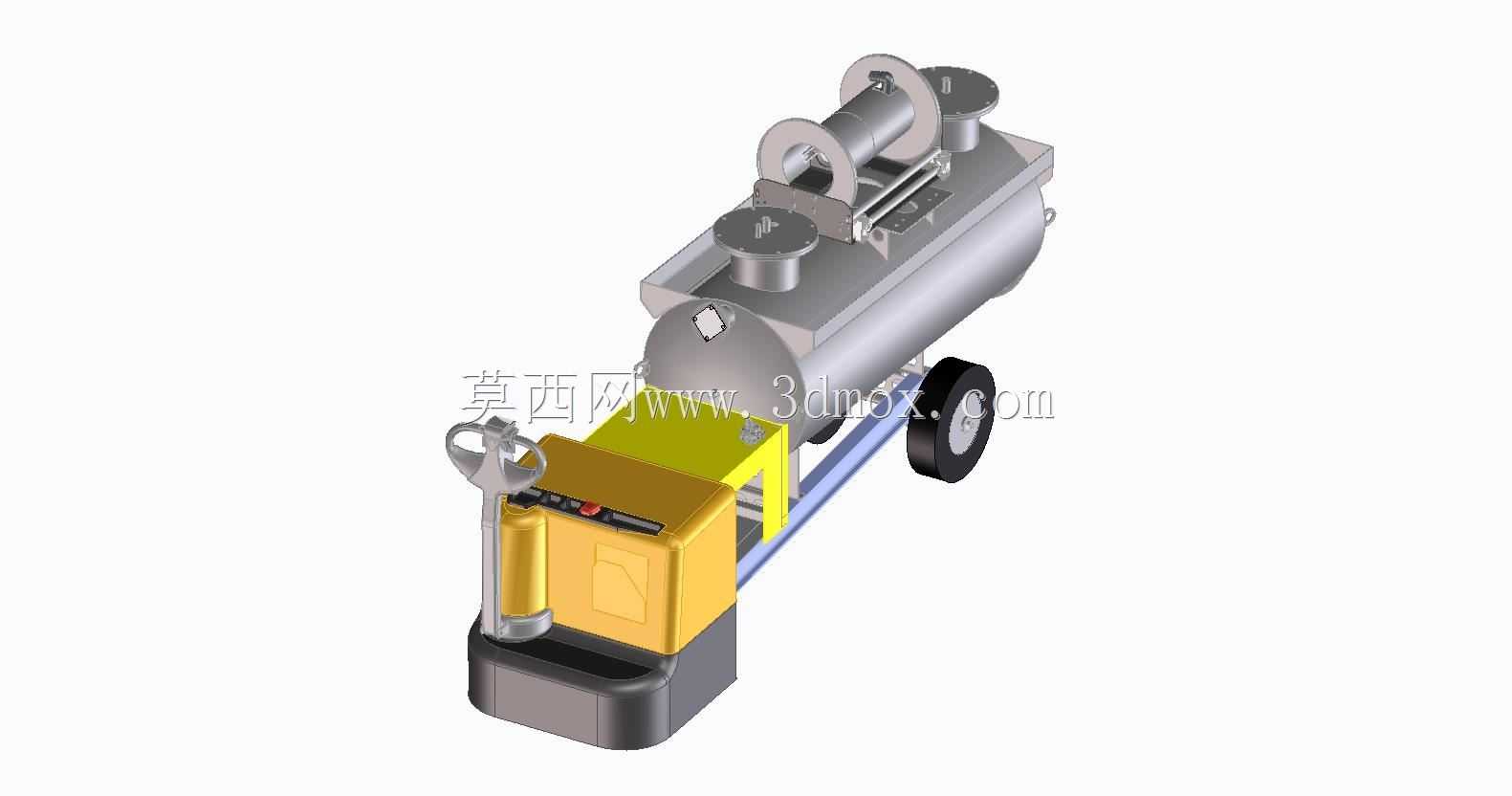

这款配套叉车使用的乳化液真空吸尘装置，主要面向机械加工车间的切削液回收、地面乳化液残液清理场景，解决传统固定式吸尘设备无法覆盖大跨度车间边角区域、移动清洁效率低的痛点。设备整体采用卧式罐体搭配移动轮组的布局，罐体作为核心负压发生与储液单元，采用圆柱形承压结构设计，侧壁预留的快接接口可根据作业需求更换不同口径的吸污管路，适配地面残液抽吸、设备缝隙积液清理等不同工况。前端集成的控制与动力单元采用模块化安装思路，将负压发生组件、操作面板、管路收纳位整合在同一安装基座上，基座与主罐体之间采用螺栓连接，后期维护时可单独拆解动力单元，无需整体拆卸罐体管路。设备的移动轮组采用定向轮加万向轮的组合配置，其中靠近叉车连接端的轮组为承重定向轮，承载罐体满液状态下的主要重量，前端万向轮带刹车结构，作业时可锁定位置避免设备滑移。与叉车的连接结构采用快挂式设计，无需额外工具即可完成与叉车货叉的挂接固定，挂接位预留了100mm的高度调节余量，适配不同吨位叉车的货叉离地高度，避免连接时出现卡滞。从功能设计上，设备内部设置了固液分离腔与储液腔，抽吸进入罐体的乳化液混合杂质会先经过分离腔的格栅过滤，将切屑、加工残渣拦截在分离腔内，过滤后的乳化液进入储液腔，可通过罐体底部的排液阀直接排放至切削液回收系统，实现残液的循环再利用。罐体顶部设置的两个吊耳结构，除了配合叉车挂接使用外，也可配合车间行吊完成设备的转场吊装，适配无叉车作业区域的设备转移需求。操作面板上设置的负压调节旋钮，可根据抽吸介质的粘稠度调整负压值，清理地面薄液层时调低负压避免吸嘴贴地卡滞，抽吸设备油槽内积留的高浓度乳化液时调高负压提升抽吸效率。设备的整体外形尺寸控制在叉车尾部的安全回转半径内，挂接后不会超出叉车原有宽度边界，避免车间通道内通行时出现刮碰，吸污管路采用耐油耐腐蚀的复合橡胶材质，沿设备侧部的管卡固定，闲置时可盘绕收纳在管路架上，不会出现拖地磨损的问题。罐体侧壁设置的液位观察窗采用透明耐油材质，可直观查看储液腔内的液位高度，避免满溢造成负压组件进水损坏，顶部的泄压阀在罐内压力超过安全阈值时会自动起跳泄压，保障带压作业时的设备安全。
