直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的设备里都能见到它的身影，从普通的轻工输送设备、小型机床进给机构，到自动化生产线的动力传递工位，这类齿轮的适配场景非常广泛，核心作用就是在平行轴之间传递旋转扭矩，同时保证精准的传动比，不会像带传动那样出现打滑丢转的问题。

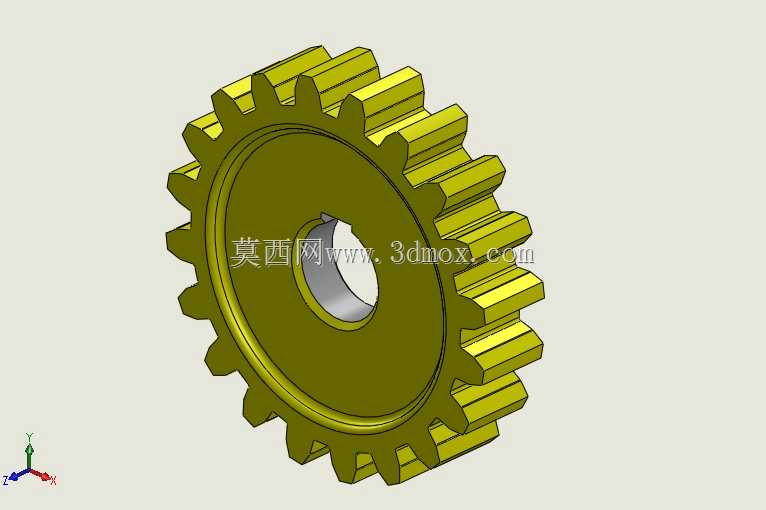

　　从结构设计来看，这款齿轮采用的是实心辐板式结构，适合中小模数、中等载荷的传动工况，中心的通孔是安装轴的配合位，孔壁做了公差适配的设计余量，建模时已经考虑了和传动轴的过渡配合要求，安装时可以通过键槽来实现周向固定，避免齿轮和轴之间出现相对转动。齿圈部分的轮齿采用标准渐开线齿形，建模时严格按照齿廓啮合基本定律生成齿面，齿顶做了微小的倒角处理，既可以避免安装时轮齿边缘磕碰产生毛刺，也能减少啮合初期的齿顶干涉，降低传动过程中的冲击噪音。

　　设计这类齿轮的时候，首先要确定的是传动比要求，匹配对应齿数，再根据传递的扭矩大小选定模数，同时要校核齿根弯曲强度和齿面接触强度，避免长期载荷下出现断齿或者齿面点蚀的问题。这款齿轮的齿宽是结合常用的安装空间做的适配，齿宽系数选在常规的0.8-1.2区间内，既保证足够的啮合接触面积，也不会因为齿宽过大导致载荷沿齿向分布不均的问题。轮齿和轮毂之间的辐板厚度做了等强度优化，在保证整体结构刚性的前提下，尽可能减少不必要的材料冗余，降低零件自身的转动惯量，对于频繁正反转的传动工位来说，更小的转动惯量能减少启停过程的冲击载荷，提升传动系统的响应速度。

　　实际安装使用的时候，要注意齿轮的轴向定位，通常可以通过轴肩和轴用挡圈配合，把齿轮固定在轴的指定位置，保证两个啮合齿轮的齿宽中线对齐，避免出现偏载。啮合侧隙要根据工况调整，开式传动的侧隙可以稍大一点，方便容纳润滑脂和微小的磨屑，闭式油浴润滑的工况下侧隙可以控制在标准推荐的较小值，提升传动精度。这款齿轮的外形尺寸边界规整，没有突出的异形结构，不管是采用滚齿、插齿的机加工工艺，还是做粉末冶金成型，都有很好的工艺适配性，不需要额外设计复杂的工装夹具就能完成生产加工。

　　在日常维护场景里，这类直齿轮的检修也很方便，只要定期检查齿面磨损情况、键配合的间隙大小，及时补充润滑脂，就能保证很长的使用寿命。和斜齿轮相比，它不会产生轴向力，对支撑轴承的选型要求更低，不需要额外配置能承受轴向载荷的角接触轴承，用普通的深沟球轴承就能满足支撑要求，能降低整套传动机构的配套成本。建模过程中，所有的齿形参数都做了参数化关联，如果需要调整齿数、模数、齿宽或者中心孔直径，只需要修改对应参数就能快速生成新的齿轮模型，不需要重新绘制齿廓曲线，能大幅提升同系列传动结构的设计效率，对于做非标设备设计的工程师来说，这类参数化的齿轮模型可以直接调用到装配体里，快速完成传动机构的布局和干涉检查，减少重复建模的工作量。
