三辐式圆轮缘手轮结构设计

　　这类三辐式圆轮缘手轮是工业设备里极为常见的手动操作执行件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧度调整、试验台参数微调等场景都能见到它的身影，区别于直柄手轮、小手轮的小行程微调场景，这类大直径轮缘手轮更适合需要较大操作力矩、调节行程较长的手动操作工位，操作人员可以通过握持轮缘整圈施力，相比单柄操作件能获得更均匀的施力角度，降低长时间操作的疲劳感。

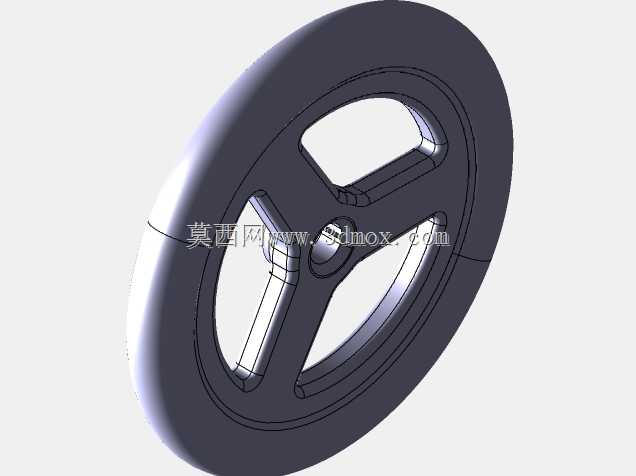

　　从结构设计逻辑来看，这款手轮采用三辐条对称布局，并非随意选择辐条数量：两辐条结构在特定角度会出现施力死点，四辐条虽然结构强度更高但会增加不必要的材料成本与成型难度，三辐条呈120度均匀分布，无论手轮停在哪个角度，操作人员都能快速找到握持施力的位置，同时辐条采用变截面过渡设计，靠近轮毂位置的截面厚度更大，向轮缘方向逐步收窄，既保证了扭矩传递路径上的结构强度，避免长期承受操作力矩出现辐条根部断裂的问题，也能减少不必要的材料堆砌，控制手轮整体重量，降低安装后对操作轴端的额外负载。轮缘部分采用圆弧过渡的外轮廓设计，表面没有尖锐棱角，握持时贴合手掌轮廓，即使戴劳保手套操作也不会出现硌手、打滑的问题，轮缘内侧做了加厚处理，承受周向握持力时不会出现局部形变。

　　轮毂部分是手轮的核心安装基准，中心的安装孔与操作轴采用过渡配合设计，孔位预留了键槽安装位置，能够通过平键传递操作扭矩，避免手轮与轴之间出现相对转动，轮毂端面设计有紧定螺钉孔位，安装完成后可以通过紧定螺钉实现轴向锁紧，防止设备运行过程中手轮出现轴向窜动甚至脱落的问题。从安装边界来看，这类手轮的轴向安装厚度控制在合理范围，不会过多占用轴端的安装空间，轮缘外圆到安装轴中心的半径尺寸经过优化，既保证足够的力臂长度让操作人员用较小的握力就能输出足够的操作力矩，也不会因为半径过大导致操作时与设备周边的防护罩、管线、其他操作部件出现运动干涉。

　　实际选型应用时，需要结合操作力矩的大小匹配对应直径的手轮，这款手轮的结构强度可以满足中等力矩的手动调节需求，辐条之间的镂空设计一方面减轻了整体重量，另一方面也方便操作人员在快速转动手轮时穿过辐条握持轮缘，实现大行程的快速调节，比如在机床尾座进退、大型闸阀开关这类需要多圈转动的操作场景，镂空辐条的设计能大幅提升操作效率。手轮的所有棱边都做了倒钝处理，没有加工毛刺，安装后不会划伤操作人员，整体结构没有易积尘的死角，在普通机加工车间、装配工位等常规工业环境下使用时，日常清洁维护也十分方便，即使表面沾附切削液、润滑油，也能快速擦拭干净，不会因为污渍堆积影响操作握持的摩擦力。

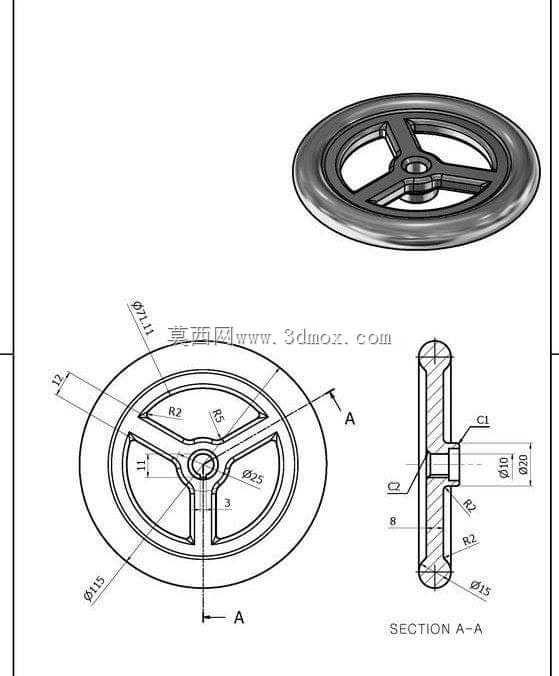

　　从建模逻辑来看，这款手轮的建模过程完全遵循机械加工的成型逻辑，先确定轮毂的安装基准轴线，再基于轴线绘制轮缘的外圆轮廓，通过120度圆周阵列生成三根辐条的基础特征，之后对所有连接位置做圆角过渡处理，还原实际加工后的工艺特征，避免出现直角连接的应力集中问题，模型的所有尺寸都符合通用手轮的行业安装规范，可以直接用于设备的三维装配干涉检查，也能作为手轮选型时的结构参考，帮助设计人员在设备布局阶段提前确认手轮的操作空间是否充足，避免后期装配时出现操作空间不足、手轮与周边部件碰撞的问题。
