精密十字万向节传动轴结构设计

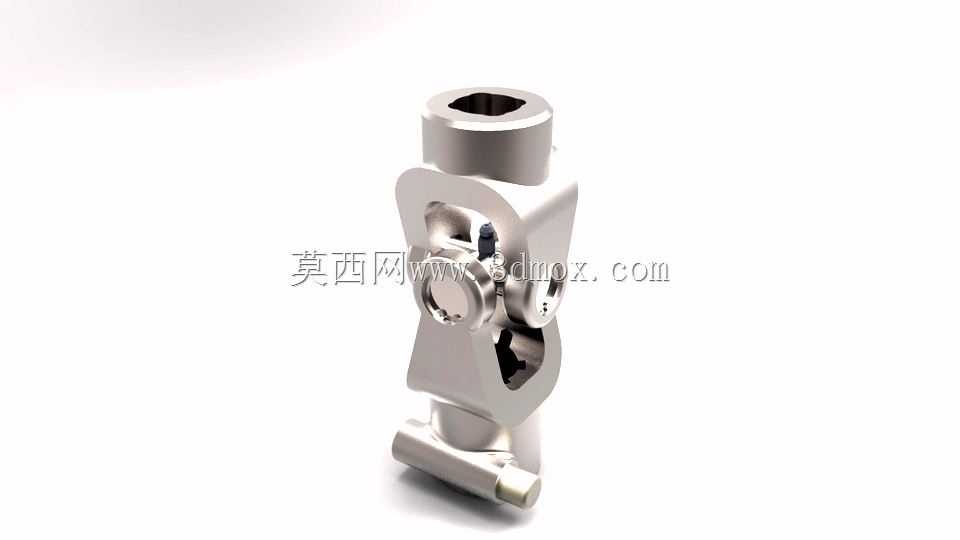

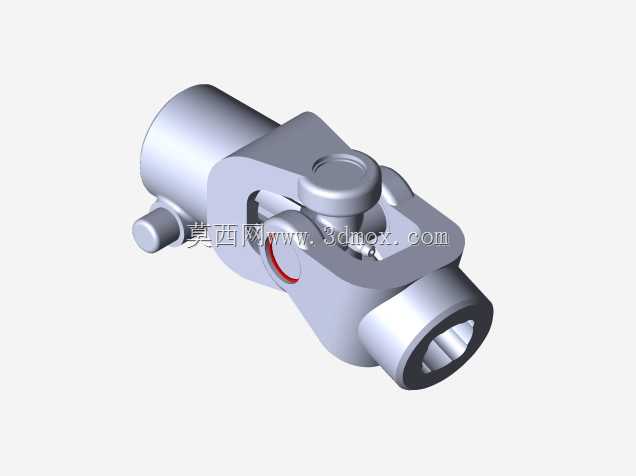

　　在各类需要变角度传递扭矩的机械传动场景中，万向轴是解决两轴轴线不共线、存在角位移工况的核心传动部件，从工业自动化生产线的动力传输工位，到小型精密检测设备的角度调节传动链路，再到特种作业装备的非同轴动力传递环节，这类零件的结构合理性直接决定整套传动系统的运转平稳性与使用寿命。这款万向轴采用十字轴式双铰点结构设计，区别于单节万向节存在的瞬时转速波动缺陷，双节布局可通过中间架体的角度补偿，实现输入与输出端的等角速度传动，避免变角度传动过程中产生的附加冲击载荷，适配需要恒定转速输出的精密传动场景。从结构细节来看，两端连接端采用内六角孔式轴接设计，可直接与对应规格的六角传动杆配合，无需额外加工键槽，装配时仅需将六角轴插入对应端孔，

　　依靠型面配合传递扭矩，既简化了装配工序，也能在小尺寸空间内保证足够的扭矩传递能力，避免平键连接在频繁正反转工况下出现的键槽压溃、键体剪切失效问题。中间十字轴部位采用集成式销钉铰接结构，十字轴的四个轴颈与架体上的铰接孔采用小间隙配合，配合面预留润滑脂存储槽，可在长期运转过程中存储润滑介质，降低铰接部位的摩擦磨损，同时铰接部位的轴向限位采用一体式挡边结构，替代传统的卡簧限位，避免高速运转时卡簧脱出引发的传动失效。设计过程中优先考虑了安装边界的适配性，整体外形采用对称式布局，两端轴孔的同轴度在零角度工况下控制在0.02mm以内，最大允许工作折角为35度，可覆盖绝大多数非同轴传动的角度补偿需求，整体径向最大轮廓尺寸控制在较小范围内，

　　可适配安装空间紧凑的精密设备内部传动链路，不会与周边的结构件产生运动干涉。在实际选型应用中，这类小规格精密万向轴常被用于传感器角度调节机构、小型试验台的动力传递、自动化设备的变向传动工位，其结构设计充分考虑了频繁摆动工况下的疲劳强度，架体采用整体铣削成型工艺对应的三维结构，所有受力过渡部位均设置圆弧倒角，避免应力集中引发的架体断裂问题，铰接部位的配合间隙经过合理匹配，既保证角度摆动的灵活性，又不会因间隙过大产生传动回差，满足精密传动场景对传动精度的要求。不同于大规格重载万向轴采用的分体式螺栓连接结构，这款小尺寸万向轴的所有铰接部位均采用一体化装配设计，出厂时即可完成铰接部位的预紧调整，现场装配无需额外调整铰接间隙，

　　直接将两端与对应传动轴连接即可投入使用，大幅降低现场装配的调试难度。从受力传递路径来看，输入轴的扭矩通过端部六角型面传递至端架，再通过十字轴的两个轴颈传递至中间架体，随后通过另一侧十字轴传递至输出端端架，整个传力路径上的截面变化均匀，没有出现突变的截面结构，保证扭矩传递过程中各部位的应力水平处于材料许用应力范围内，可长期承受额定扭矩下的频繁正反转传动。在安装适配方面，两端轴孔的深度经过匹配设计，可保证六角轴插入后有足够的配合长度，避免配合长度过短导致的型面压溃问题，同时端部设置紧定螺钉孔，可在六角轴插入后通过紧定螺钉实现轴向固定，防止传动过程中轴件脱出，适配有轴向窜动风险的传动工况。
