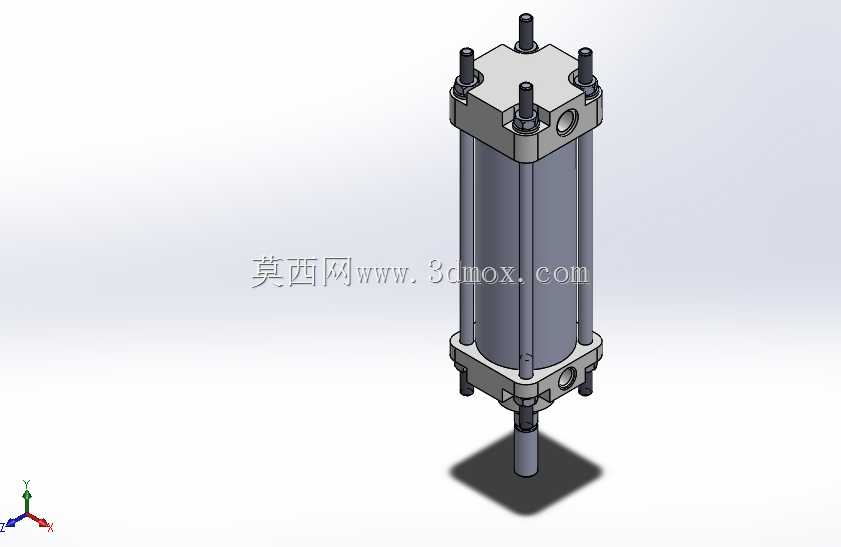

拉杆式双作用标准液压缸三维结构

　　在各类液压传动系统中，这类拉杆式双作用液压缸是应用范围极广的直线执行元件，从常规的机床工装夹紧回路、自动化生产线的工件推料工位，到工程机械的辅助动作机构、橡塑机械的模腔锁止单元，都能见到同结构产品的应用。不同于焊接缸筒的重型油缸，这款拉杆式结构的油缸更适配中低压工况下的频繁往复动作场景，日常维护时只需松开四根周向布置的拉紧螺杆，就能快速拆解更换密封件、导向套等易损部件，不用整体拆卸安装基座，能大幅缩短产线停机维护的时长。

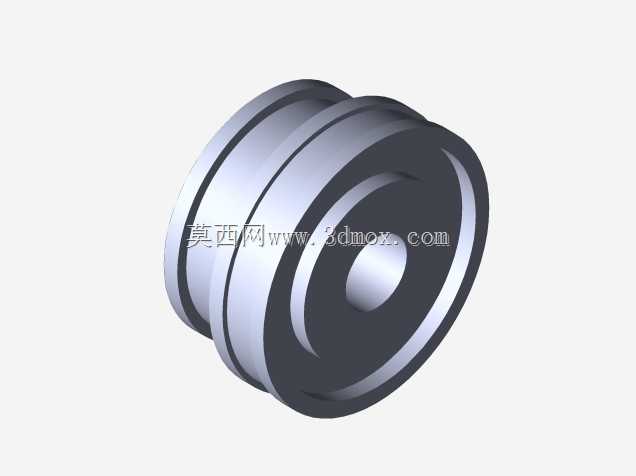

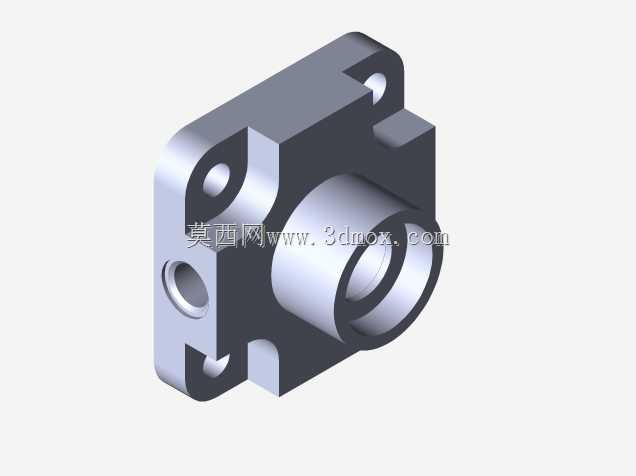

　　从结构设计逻辑来看，这款油缸采用了方形端盖搭配四根通长拉杆的锁紧形式，端盖与缸筒的配合面设置了静密封槽，避免高压油液从结合面渗漏；活塞两侧都配置了独立的油口，可通过换向阀控制压力油的进出方向，实现活塞杆的伸出与缩回双向动作，区别于单作用弹簧复位油缸，它的两个运动方向都能输出稳定推力，适配需要双向施力的工况。活塞杆表面做了硬化处理搭配镀铬层，降低往复运动时的磨损速率，前端盖内集成了导向环与防尘圈，既能保证活塞杆运动的同轴度，避免偏磨导致密封件提前失效，也能阻挡外界的粉尘、切削碎屑进入缸筒内部，污染液压油。

　　做三维结构设计时，首先要匹配系统额定压力来确定缸筒内径与活塞杆直径的配比，避免活塞杆受压时出现失稳弯曲的问题；端盖上的拉杆安装孔位置度需要严格控制，四根拉杆的预紧力要保持均匀，不然装配后端盖会出现偏斜，导致活塞杆运动卡滞。油口的位置设置在前后端盖的侧向，既方便现场布设液压管路，也不会和周边安装结构产生干涉；缸体两端都设置了缓冲柱塞结构，当活塞运动到行程末端时，柱塞会先行封堵主回油通道，让剩余油液通过节流缝隙缓慢排出，降低活塞撞击端盖的冲击噪音，延长油缸整体使用寿命。

　　实际选型安装时，需要注意这款油缸的安装边界：前端盖的法兰安装孔位要和设备基座的定位孔完全匹配，活塞杆伸出端的连接头要和负载的受力方向保持同轴，侧向偏载不能超过额定值的10%，不然会加速导向套的磨损，导致活塞杆出现拉伤。行程参数要结合负载的实际运动距离预留10mm左右的余量，避免活塞运行到硬限位时出现憋压问题；油口的连接螺纹要匹配管路接头规格，装配时要在螺纹处缠绕密封带，避免高压下出现渗漏。日常使用中要定期检查油液清洁度，避免杂质颗粒进入缸筒划伤内壁与密封件，当发现活塞杆表面出现渗油时，要及时更换防尘圈与轴用密封，不要等泄漏量变大再维修，避免油液流失导致系统压力不足。

　　这类标准拉杆油缸的通用性极强，很多设备厂做方案设计时都会优先选用这类成熟结构，不用重新开模定制非标缸体，既能缩短设备的研发周期，也能降低后续备件的采购成本。建模过程中要重点关注密封槽的尺寸公差，导向环的安装间隙要符合液压元件的设计规范，所有运动部件之间都要预留合理的配合间隙，既不能间隙过大导致内泄，也不能间隙过小出现运动卡滞。
