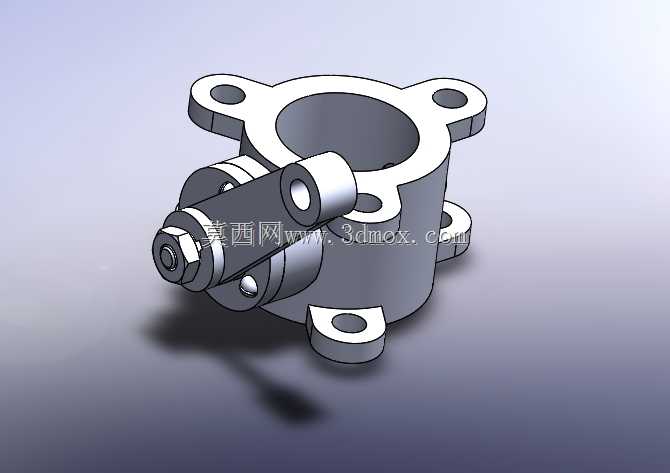

法兰式手动蝶阀阀体及执行机构结构

　　在工业流体管路系统中，这类带法兰安装耳的蝶阀是小通径管路截流、调节工况的常用部件，常见于水处理支线、小型化工配料管路、暖通空调循环水支路、气动输送管路的通断控制场景，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，在布局紧凑的设备集成管路中优势明显。从结构设计来看，该蝶阀采用对夹式法兰安装的结构形式，阀体周向均布四个带安装孔的连接耳，安装时无需额外配对法兰的精准对焊定位，只需将阀体夹在两端管路法兰之间，穿入螺栓紧固即可完成固定，安装容错率更高，适合现场改造、设备预装等对安装效率要求较高的场景。阀体的中心流道为直通式结构，没有多余的流道弯折，介质流经时的压损更小，不容易在阀腔内部积存介质残渣，

　　对于含少量固体颗粒的流体、粘稠性流体的适配性更好。执行端采用外置手柄式驱动结构，手柄直接与阀杆联动，没有多级齿轮减速结构，结构简单可靠，故障点少，日常维护时只需检查阀杆处的密封填料是否泄漏即可，无需拆解复杂的传动结构。阀杆与阀体的配合部位设置了轴套支撑，减少阀杆转动时的磨损，延长阀门的启闭循环寿命，阀板的密封面采用贴合式密封结构，当手柄转动至关闭位置时，阀板旋转90度与阀座密封面完全贴合，实现管路截流，转动至0-90度之间的任意角度时，可通过改变阀板的过流面积调节管路流量，兼顾截流与调节的双重功能。从安装边界来看，该蝶阀的轴向结构长度远小于同通径的其他阀类，安装时预留的轴向操作空间更小，周向的连接耳突出阀体本体的尺寸经过优化，

　　紧固螺栓时无需过大的扳手操作空间，手柄的转动行程范围内没有突出的结构干涉，安装时只需预留手柄90度转动的空间即可完成全开全关操作，不会与周边的管路、支架产生碰撞。设计过程中，阀体的壁厚经过承压校核，可满足常规低压管路的工作压力要求，连接耳的安装孔位置与通用法兰的螺栓孔位匹配，可直接适配现有标准法兰管路，无需定制转接件。阀杆的密封部位采用填料压盖结构，当长期使用出现密封泄漏时，可通过拧紧压盖螺栓压缩填料补偿密封磨损，无需整体更换阀门，降低后期维护成本。阀板的转轴采用偏心结构设计？不对，该款为中线蝶阀结构，阀板的旋转中心与流道中心重合，密封面的接触压力均匀，启闭时阀板与密封面的摩擦更小，启闭力矩更低，手动操作时更加省力，

　　即使在管路带压的状态下，也可轻松完成启闭操作。这类蝶阀在实际使用中，通常用于工作温度不高、压力等级较低的管路场景，不适合高温高压、强腐蚀的严苛工况，但在常规的水、气、低粘度油品管路中，其性价比、安装便捷性、维护简便性都有明显优势，是中小通径管路控制部件的首选类型之一。建模过程中，需要重点关注阀杆与阀体的配合公差、连接耳安装孔的位置度、阀板与阀座的配合间隙，这些尺寸直接影响阀门的安装适配性与密封性能，若安装孔位置度偏差过大，会导致现场安装时螺栓无法穿入，若阀板与阀座的间隙控制不当，会出现关闭状态泄漏、启闭卡涩的问题。同时，手柄的长度设计经过力矩核算，保证在额定工作压力下，操作人员无需借助加力杆即可手动完成启闭，避免手柄过长导致操作空间不足、或手柄过短导致操作力矩过大的问题。阀体的外部结构做了圆角过渡处理，避免应力集中，同时减少铸造过程中的缺陷风险，适合采用砂型铸造、压铸等工艺批量生产，加工工序少，生产成本可控。
