谷物粉料输送用直通螺旋给料装置

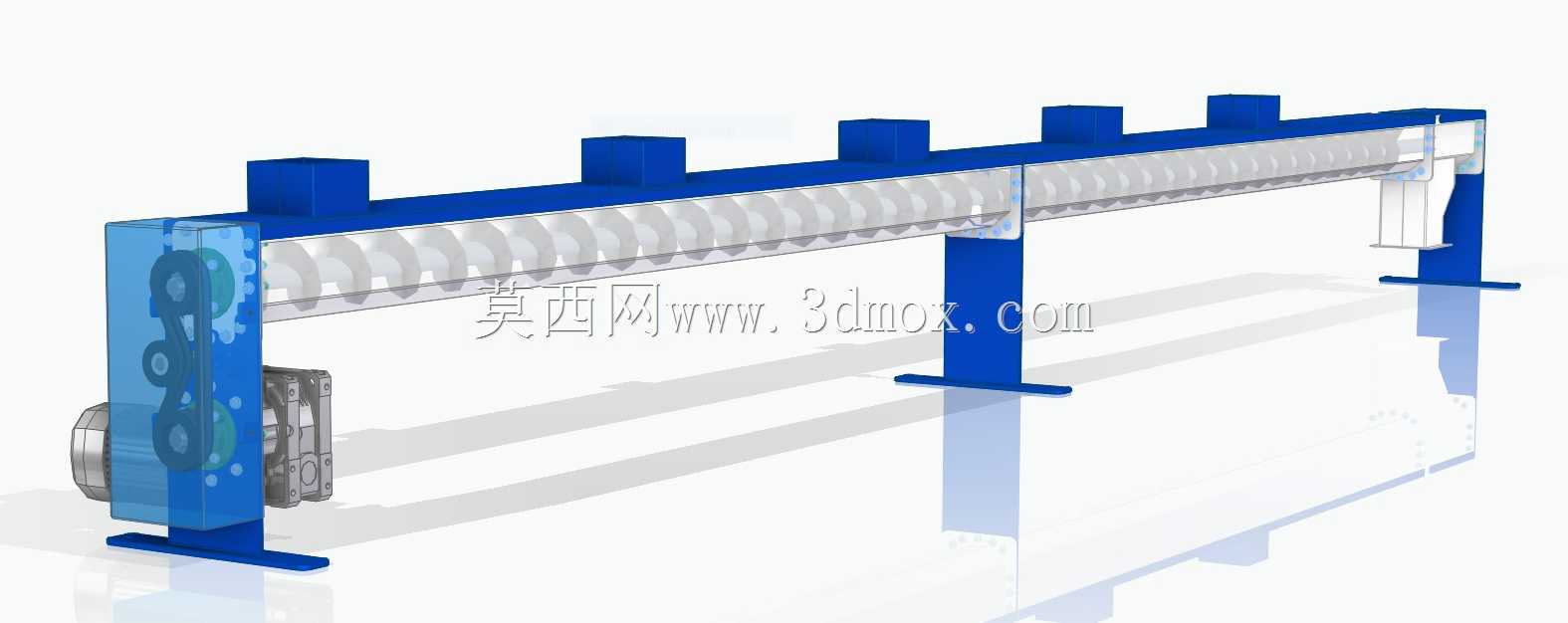

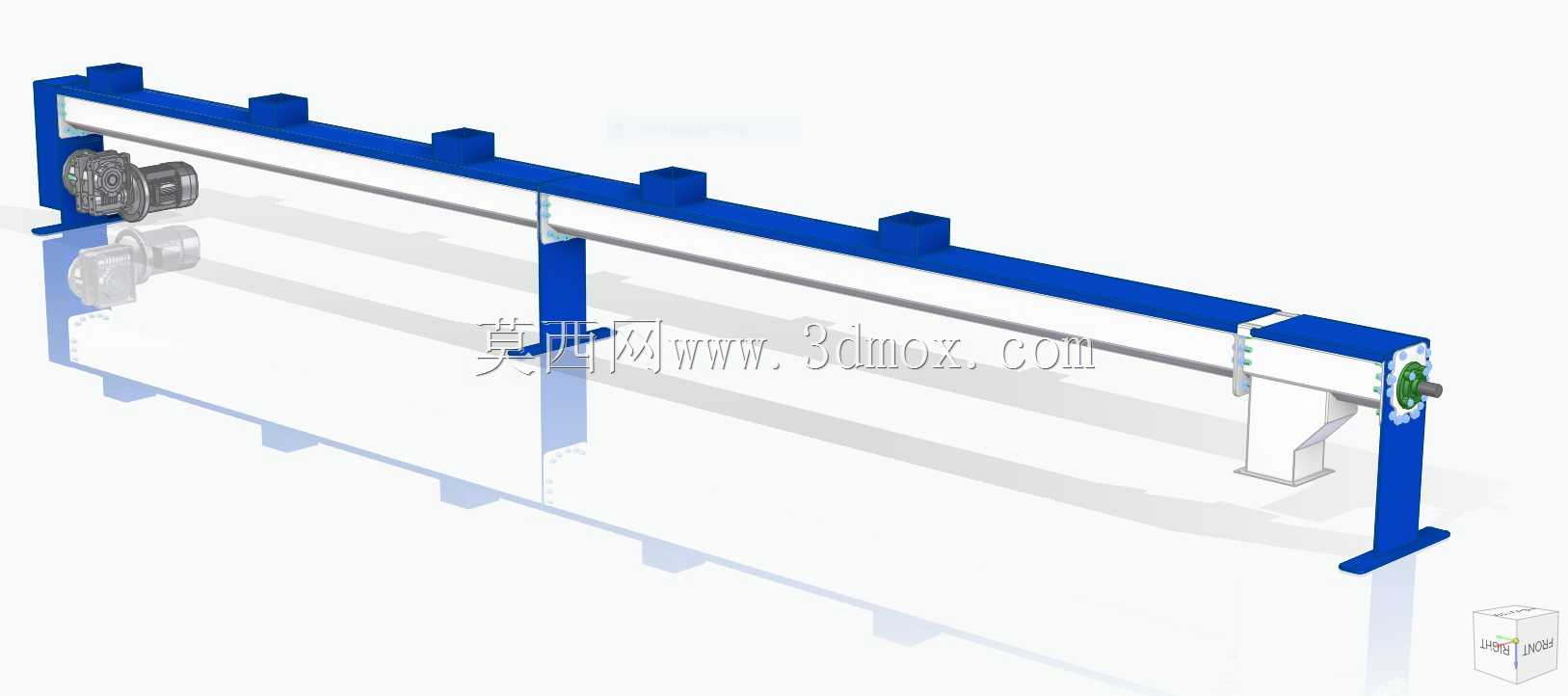

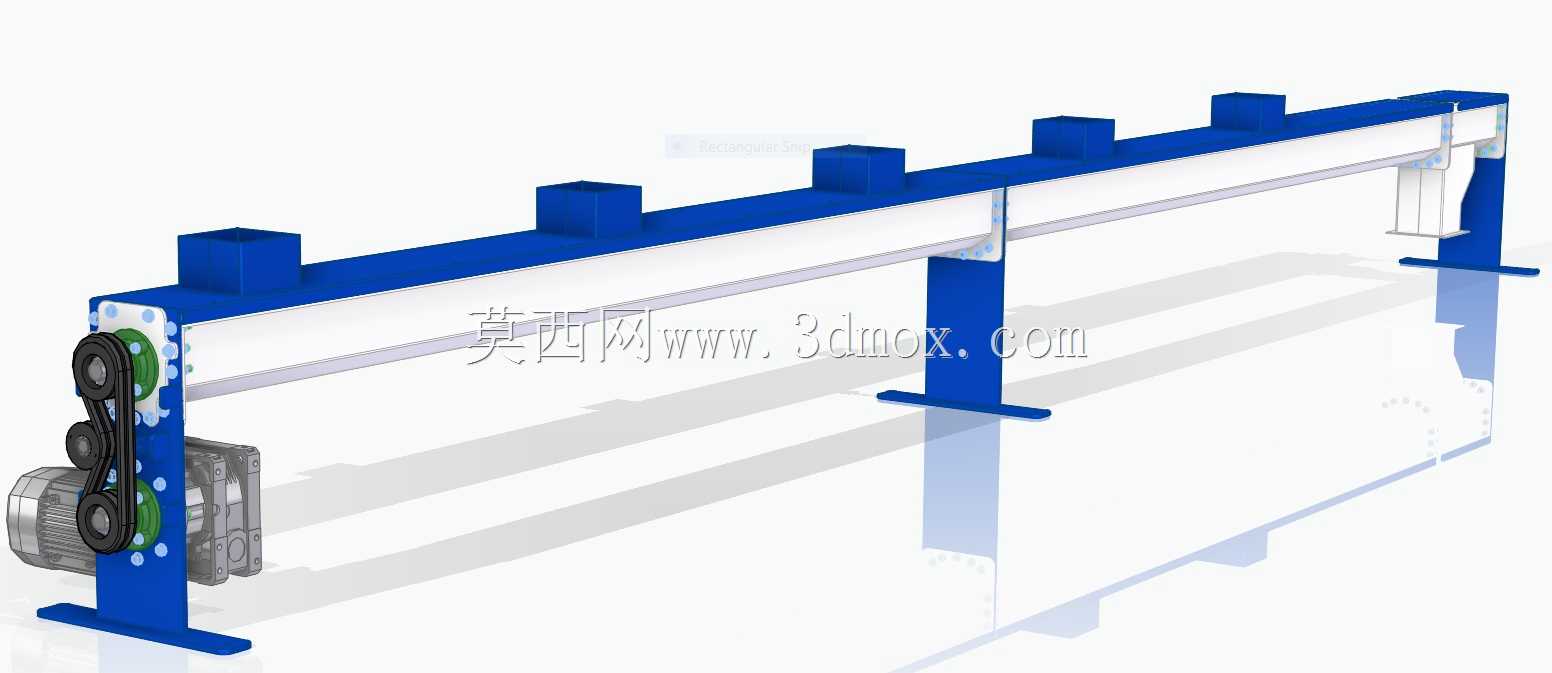

　　在粮油加工、饲料生产、粉体配料这类散料处理场景里，水平长距离的密闭输送一直是产线布局里的常见需求，这款直通式螺旋输送结构就是针对这类场景做的适配设计。先从安装边界说起，整机采用卧式长条形布局，两端由立式支腿承载主体槽体，支腿底部预留了地脚螺栓安装孔位，可直接固定在车间混凝土地面或者钢结构平台上，安装时需要保证槽体整体水平度偏差控制在千分之一以内，避免螺旋叶片运转时刮蹭槽体内壁。主体输送槽为分段式法兰拼接结构，单段槽体长度适配常规车间柱距，现场安装时可根据实际输送距离增减槽段，不需要额外改动端部传动与出料结构，适配性较强。

　　从功能特性来看，这款设备采用单轴等螺距螺旋叶片设计，叶片边缘与槽体内壁预留3-5mm的运行间隙，既可以避免运转卡滞，也能减少粉料残留；进料端直接对接上方料仓的落料口，槽体顶部预留了多个方形进料接口，可同时承接多个料点的来料，出料端设置在槽体尾部下方，采用直通式出料口设计，没有多余的挡料结构，避免谷物、粉料在出料口搭桥堵料。驱动端布置在设备的一侧，采用减速电机直连的传动方式，没有额外的链传动或者带传动结构，减少了日常维护的点位，传动效率也更高；尾端采用带密封的轴承座结构，内置防尘密封件，可避免细粉料进入轴承造成磨损，延长轴承使用寿命。

　　设计思路上，这款结构优先考虑了散料输送的通用性，没有做针对特殊物料的定制化结构，槽体上盖采用快拆式卡扣固定，日常清理残留物料、检查叶片磨损情况时不需要拆卸整体槽体，只需要掀开上盖即可操作；螺旋叶片采用连续冷轧成型工艺制作，叶片表面光滑无毛刺，输送谷物类颗粒物料时不会出现破碎率过高的问题，输送面粉、饲料粉料这类物料时也不容易出现粘壁情况。槽体侧面预留了观察口位置，可根据使用需求加装透明视窗或者料位检测元件，实时观察内部物料输送状态，避免空转或者堵料故障。

　　实际使用场景中，这类设备常布置在原料仓与配料秤之间、粉碎设备与混合设备之间，承担水平方向的散料转运工作，相比皮带输送机，它的密闭性更好，输送粉料时不会出现粉尘外溢的问题，车间环境更容易管控；相比斗式提升机，它的水平输送距离更长，布置更加灵活，可在长距离输送路径上设置多个进料点，适配多料源汇总输送的工艺需求。安装时需要注意，驱动端的减速电机需要预留检修空间，尾端的轴承座需要预留注油操作空间，支腿的固定需要做减震处理，避免设备运转时的振动传递到平台结构上。设备的进料口需要设置格栅结构，避免大尺寸杂物进入槽体卡住螺旋叶片，造成电机过载损坏。

　　从结构细节来看，槽体采用折弯成型的U型截面，相比矩形截面，U型槽的底部没有死角，物料不容易在槽底堆积残留；螺旋轴的中间位置设置了吊挂轴承，用于长距离输送时支撑螺旋轴，避免轴体挠度变形过大，吊挂轴承的外形做了流线型处理，减少对物料流的阻挡，避免物料在吊挂位置堆积。整体结构没有复杂的异形零件，大部分零部件都是标准型材与通用件，加工制作难度低，后期维护更换配件也比较方便，适合中小型加工企业自行制作或者选型适配。
