带三槽集料结构直驱锤磨设备设计

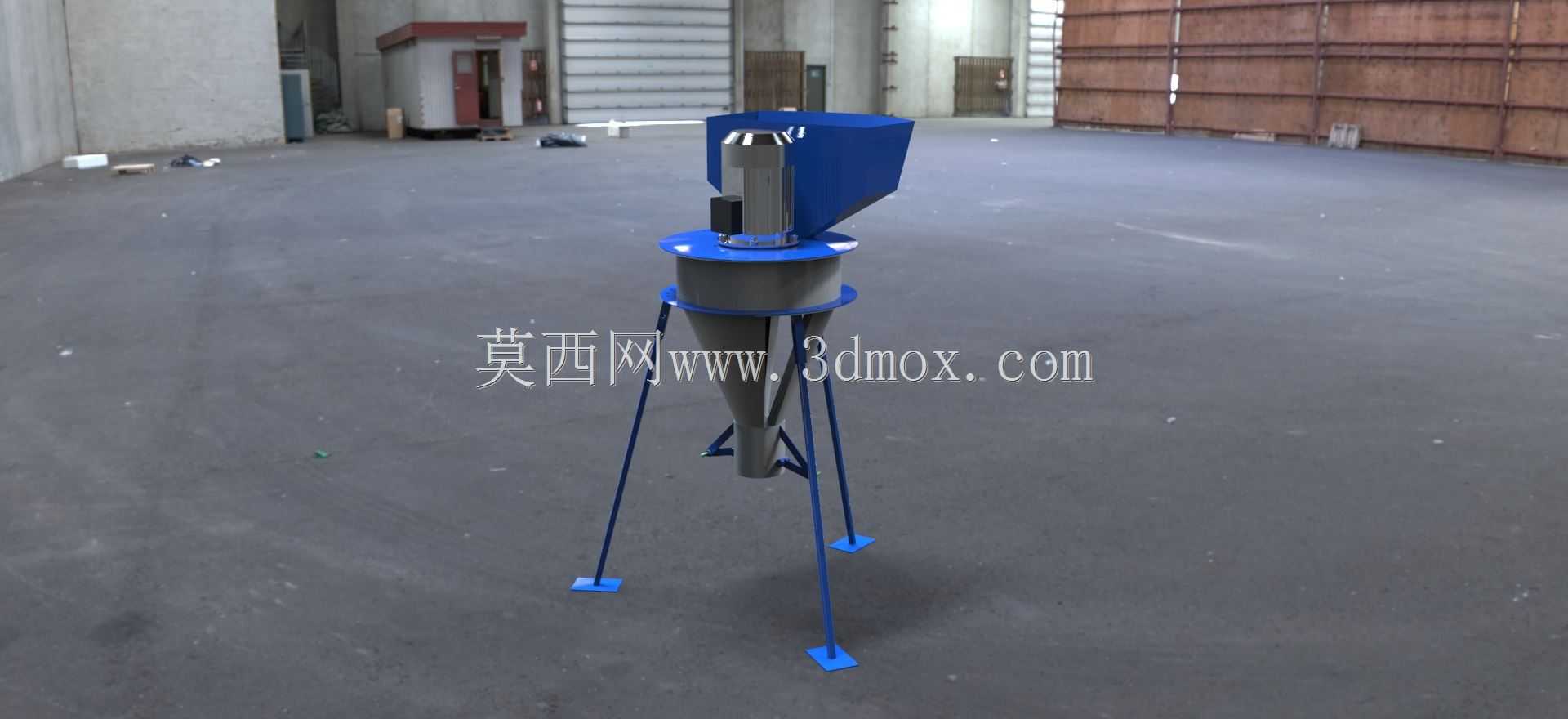

　　在矿山细碎、建材原料制备、生物质粉碎加工等场景中，中小产能的粉磨工序常需要兼顾安装便捷性与粉碎效率，这款直驱式锤磨结构的设计，正是针对这类分散式加工场景的需求展开。区别于传统带减速箱传动的锤磨设备，该结构直接将驱动单元与锤磨转子做同轴连接，省去了中间传动环节的皮带、齿轮减速结构，既减少了传动损耗，也降低了日常运维中传动件的更换频次，适合场地空间有限、运维条件相对简陋的中小型加工站点使用。设备上部设置倾斜式进料导槽，导槽出料角度对准转子锤击工作区，能让待粉碎物料依靠自重顺畅进入粉碎腔，避免进料口的物料卡滞问题，导槽的宽度设计匹配转子有效工作长度，保证进料时物料能均匀分布在锤击范围内，不会出现局部负载过大的情况。

　　粉碎腔采用上圆柱下圆锥的过渡结构，圆柱段为锤击粉碎的核心工作区，内壁可根据粉碎物料的硬度选配耐磨衬板，圆锥段则承担导流与初步分级的作用，符合粒径要求的细粉会顺着锥壁下滑进入集料结构，未达到粉碎粒度的物料会在锥段被回转气流带回上部锤击区继续粉碎，直到粒径满足出料要求。下部配套的三槽集料结构，可同时对接三个集料袋，不需要额外加装分料装置就能实现粉碎后物料的分路收集，适配需要按批次接料、或者多规格同步分装的作业需求，集料槽与锥段出料口采用快拆式卡接结构，更换集料袋时不需要工具就能完成拆装，能有效减少接料环节的停机时间。整机支撑采用三脚支架结构，支架支腿采用等边角钢焊接成型，底部设置方形安装脚垫，脚垫上预留螺栓固定孔，

　　可直接固定在水泥地坪或者钢制安装平台上，支腿的倾斜角度经过受力校核，能承受设备满负荷运行时的振动载荷，不会出现侧翻风险；支架的高度设计预留了足够的集料袋悬挂空间，常规尺寸的编织集料袋可以直接挂在集料槽出口下方，不需要额外垫高设备或者搭建接料平台。设计过程中重点考量了设备的动平衡特性，直驱转子的锤片采用对称排布方式，每个锤片的重量差控制在工程允许的公差范围内，减少高速运转时的径向振动，驱动单元的安装法兰与粉碎腔上盖采用一体化加工结构，保证驱动轴与粉碎腔的同轴度，避免长期运行出现轴封磨损漏料的问题。设备的整体安装边界紧凑，不需要额外搭建大型安装基础，只要地面平整度满足要求就能完成布设，

　　进料口的高度适配人工倒料或者小型皮带机送料的作业高度，不需要额外增设进料提升装置，能帮助中小加工场景降低设备配套的投入成本。粉碎腔的壳体采用剖分式结构设计，上下壳体通过法兰螺栓连接，需要更换锤片或者检修衬板时，只需要拆开法兰连接就能打开上部腔体，不需要整体拆解设备，日常维护的操作门槛较低。三槽集料结构的每个出料槽都设置了挡料翻板，不需要接料时可以关闭对应槽口，灵活调整接料的路数，适配不同的生产作业需求。
