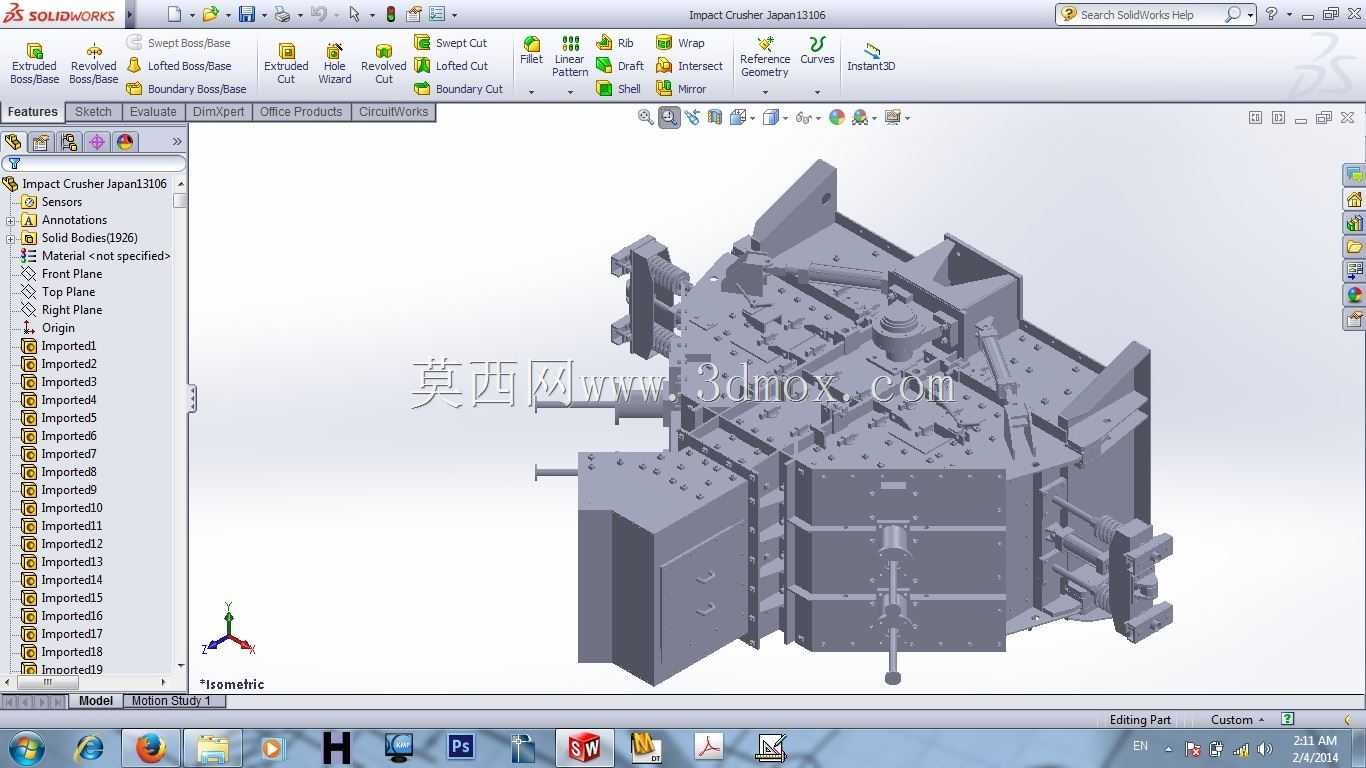

三级冲击式破碎设备结构设计

　　在矿山砂石骨料生产、建筑固废资源化处理、金属矿石中细碎作业场景里，冲击式破碎设备始终是核心的物料处理单元，三级冲击结构的设计，正是为了匹配高成砂率、低过粉碎的作业需求，解决传统单级或双级冲击破碎出料粒度不均、反复回料负荷高的痛点。这套结构的设计逻辑，是顺着物料在腔体内的运动轨迹搭建三级逐级冲击的通路，物料从进料口落入第一级冲击区后，先被高速旋转的锤头组件击打获得初始动能，撞击到第一级反击板完成首次粗碎，粗碎后的物料顺着反击板的导流斜面滑落进入第二级破碎腔，在这里物料会与高速甩出的料衬、第二组反击组件发生二次碰撞，粒度进一步缩小，最后进入第三级研磨整形区，通过物料间的相互撞击、物料与腔体耐磨衬板的摩擦磨削，完成最终的整形与细碎，

　　出料粒度可以稳定控制在建筑用砂、选矿入磨的要求区间内。从结构布局来看，整套设备采用立式中心进料搭配周边溢流的进料结构，进料口设置在设备顶部中心位置，配套的进料导流筒做了耐磨堆焊处理，避免高速物料直接冲刷壳体造成早期磨损；设备的壳体采用上下分段式法兰连接结构，上壳体对应一二两级破碎腔，侧面开设检修观察门，方便日常更换锤头、反击板等易损件，下壳体对应第三级整形区，底部预留出料口与下游输送设备的安装接口，安装时需要注意出料口下方预留至少1.2米的检修空间，方便后续清理堵料、更换底部筛板组件。转子组件作为整套设备的核心动力传递部件，采用双列调心滚子轴承支撑，轴承座与壳体之间设置减震垫，减少设备高速运转时的振动传递到基础平台，

　　转子上的锤头安装座采用燕尾槽结构，配合楔形块锁紧，相比传统螺栓固定的结构，能避免高速运转时螺栓受剪切力断裂的风险，锤头采用高铬铸铁材质，根据处理物料的硬度不同，可以调整锤头的伸出长度，适配不同的破碎比需求。反击板的角度设计是三级破碎效果的关键，第一级反击板与转子外缘的夹角设置为32度，保证首次撞击后的物料能顺畅滑入第二级腔体，不会在腔体内发生无效反弹造成的能耗损失；第二级反击板采用锯齿形工作面，增加物料撞击时的接触面积，提升破碎效率，同时锯齿结构能让物料在撞击时产生更多的沿晶断裂，减少针片状颗粒的占比；第三级整形区的周向衬板采用圆弧过渡结构，没有突兀的棱角，让物料在腔体内形成稳定的物料衬层，减少金属件的直接磨损，同时让物料在第三区的运动轨迹更顺畅，延长物料在腔体内的停留时间，保证整形效果。安装边界方面，整套设备的基础需要做钢筋混凝土浇筑，基础平面的水平度误差控制在每米0.1毫米以内，设备进料口上方需要配套设置稳料仓，保证进料的连续性，避免断续进料造成的转子负荷波动；设备侧面的检修门开启方向需要预留至少1.5米的操作空间，方便检修人员使用工具拆装易损件，设备的传动端采用皮带轮传动，电机安装位置与主机的中心距需要根据皮带型号调整，保证皮带的张紧度合适，避免运转时打滑丢转。在实际作业场景中，这套三级冲击结构可以处理抗压强度不超过350兆帕的各类物料，无论是石灰岩、花岗岩这类天然矿石，还是混凝土块、砖瓦碎块这类建筑固废，

　　都能通过调整三级腔体的反击板间隙，适配不同的出料粒度要求，相比传统的单级冲击破，三级结构的破碎比可以提升40%以上，回料率降低30%左右，同时成品料的粒型更规整，针片状含量低于5%，完全符合高标准建筑用砂、高速公路路面骨料的粒度要求。设计过程中还考虑了易损件的通用性，各级腔体内的衬板、锤头都采用标准化尺寸设计，不同位置的同规格易损件可以互换，减少使用方的备件储备种类，降低运维成本；设备的润滑系统采用集中润滑设计，轴承位置的注油口引出到设备外部，日常维护时不需要打开壳体就能完成注油作业，减少停机维护的时间。另外，腔体内部的气流通道做了导流设计，减少设备运转时的内部扬尘，配合外部的除尘接口，可以直接对接厂区的除尘系统，满足作业现场的环保要求，避免粉尘外溢。
