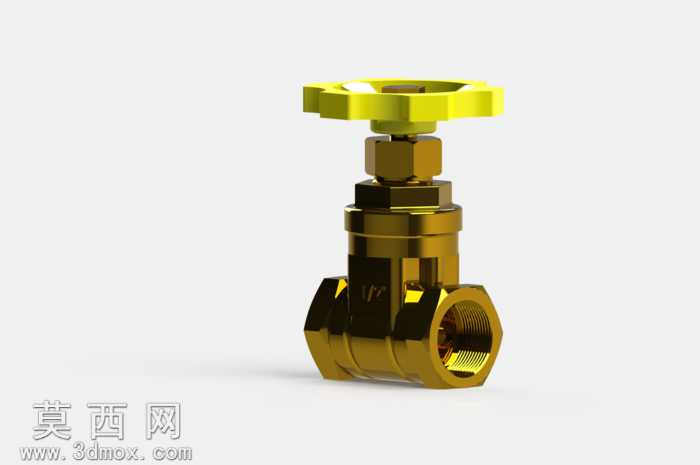

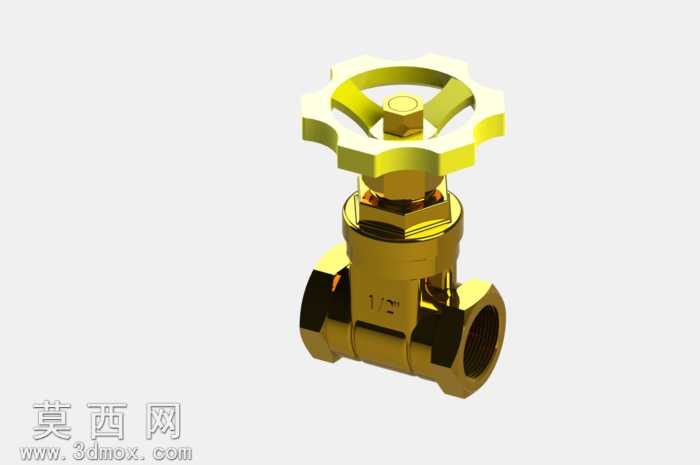

1/2寸黄铜内螺纹闸阀三维设计作品

本作品为1/2规格内螺纹黄铜闸阀的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循实际工业闸阀的生产制造标准进行1:1比例还原，完整复现了该类闸阀的全部结构细节。建模阶段从闸阀的核心功能逻辑出发，先完成整体结构的参数化草图绘制，对阀体、阀杆、闸板、手轮、密封压盖等核心零部件分别进行独立建模，再按照实际装配关系完成整体装配约束，确保各部件的配合间隙、活动行程完全符合真实产品的使用逻辑，阀杆升降行程、闸板开合角度均经过参数校核，可直观演示闸阀从全闭到全开的完整动作过程。材质与渲染阶段，针对黄铜闸阀的材质特性进行精细化调整，阀体部分赋予抛光黄铜材质，还原铜制阀门特有的金属光泽与细腻的反光质感，手轮部分采用工程塑料与金属嵌件结合的材质表现，密封部位添加橡胶材质的哑光质感区分，通过光影渲染突出阀体的铸造圆角、螺纹细节、加工倒角等工艺特征，最终渲染效果可清晰展示产品的外观质感与结构层次。结构设计上，该闸阀采用典型的明杆闸阀结构，两端为G1/2标准内螺纹接口，可直接匹配同规格的水暖管路、低压流体输送管路，阀体中部设置密封填料腔，通过压盖螺母压紧填料实现阀杆部位的动密封，闸板采用楔形密封结构，关闭时可实现管路的完全截断，手轮采用多棱边防滑设计，符合人工操作的施力习惯，整体结构无冗余设计，完全贴合民用给排水、小型工业管路的实际使用需求。建模过程中对螺纹细节、阀体流道、密封配合面等关键部位做了精细化处理，内螺纹部分严格遵循管螺纹标准绘制牙型参数，阀体内部流道做了平滑过渡处理，可直接用于后续的流体仿真分析、产品结构优化、生产加工参考等场景，也可作为阀门类产品设计的教学参考案例使用。
