Rimac AXL560车用电动驱动单元结构设计

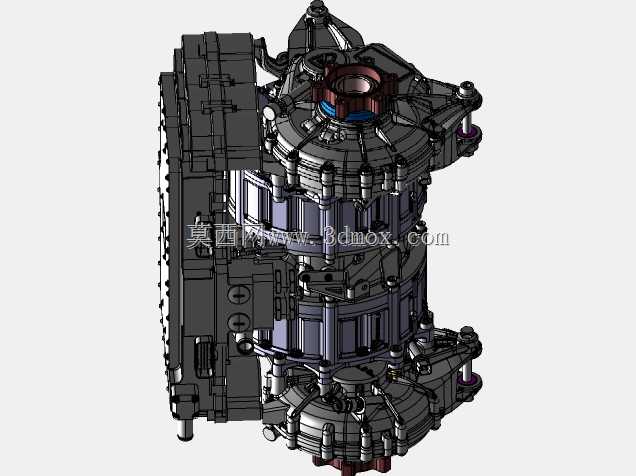

　　做了快十年新能源汽车动力总成结构设计，第一次拿到这套AXL 560的三维数模时，最先注意到的是它把电机、减速器、控制器做高度集成的布局逻辑——和早年分布式电驱那种电机、减速箱、高压盒分体外挂的方案完全不同，这套单元把所有核心部件都整合在同一个铸铝壳体内，省掉了大量外接高压线束、冷却管路的连接接口，光是这一点就能给整车布置省下至少15%的前舱/后舱安装空间，对于追求轴荷配比、压低整车重心的高性能电动车型来说，这种集成度的优势是分立式方案完全比不了的。

　　从实际装车场景来看，这套驱动单元主要适配高性能纯电车型的单轴驱动需求，既可以放在前舱作为前驱单元，也能布置在后副车架上作为后驱模块，甚至可以前后各装一套组成双电机四驱系统。日常工况下，它需要承担从低速大扭矩爬坡到高速匀速巡航的全工况动力输出，还要承受整车急加速、紧急制动时带来的冲击载荷，所以在壳体设计上，能看到主承力部位都做了加厚的加强筋结构，安装吊耳的位置直接和壳体主承力筋位连为一体，避免长期受交变载荷出现安装点开裂的问题。

　　拆开数模看内部结构的话，能发现它的冷却回路是直接铸在壳体夹层里的，不像早年的电驱单元需要额外焊接冷却水道，这种一体铸造成型的水道不仅密封性更好，还能让冷却液直接接触电机定子外壳、减速器轴承位、控制器功率板这几个核心发热部位，散热效率比外挂冷却套的方案高不少，哪怕是连续全负荷输出的工况，也能把绕组温度、齿轮油温度控制在合理区间，不会因为过热触发动力限制。

　　传动部分的设计也很有讲究，它采用的是平行轴斜齿轮减速结构，没有用行星齿轮组，一方面是平行轴结构的传动效率更高，高速巡航时的机械损耗能控制在2%以内，另一方面斜齿轮的啮合重合度高，运转时的齿轮噪音比直齿轮低很多，对于追求NVH表现的乘用车型来说，这点非常重要。齿轮的安装定位全部采用圆锥滚子轴承，既能承受径向载荷，也能承受斜齿轮啮合产生的轴向力，轴承位的公差带在数模里标注得非常严谨，配合壳体的加工基准，能保证装配后齿轮的啮合间隙控制在0.1到0.2毫米之间，既不会因为间隙太小出现运转卡滞，也不会因为间隙太大产生冲击异响。

　　安装边界这块，数模里给出的三个主安装点呈三角形分布，全部采用衬套压装的结构设计，衬套的刚度是经过匹配调校的，既能把驱动单元的重量可靠传递给副车架，又能过滤掉电机运转、齿轮啮合产生的高频振动，避免振动直接传递到车厢内部影响驾乘质感。高压接口、低压信号接口全部布置在单元的同一侧，和冷却管路的接口保持足够的安全间隙，整车装配的时候可以一次性完成所有管线的对接，能有效提升总装车间的装配效率，也能减少后期售后维护的拆装难度。

　　从结构设计的细节里还能看到很多面向量产的考量，比如壳体的分型面全部设计在加工余量最小的位置，铸造成型后只需要对安装面、轴承孔、密封槽做精加工，就能满足装配精度要求，能有效降低单件的加工成本。所有的密封部位都采用矩形密封圈加密封胶的双重密封结构，哪怕是在高压冲洗、低温高寒的使用环境下，也不会出现漏油、进水的问题。控制器的功率板直接贴在壳体的冷却平面上，中间涂有导热界面材料，能把IGBT工作产生的热量快速导走，保证功率元件长期工作在可靠的温度范围内。

　　很多刚入行的结构工程师做电驱设计时，往往只关注性能参数能不能达标，忽略了集成度、安装便利性、NVH表现、量产工艺性这些实际装车必须考虑的点，这套数模刚好能作为一个非常好的参考案例——它没有用什么过于激进的超前结构，所有设计都是围绕实际使用场景的需求出发，在有限的体积内平衡了动力输出、可靠性、装配效率、成本控制这几个互相制约的要素，不管是做全新电驱平台的开发，还是做现有产品的结构优化，都能从这套结构里找到可以借鉴的设计思路。尤其是在集成化设计越来越成为行业主流的当下，仔细拆解这套单元的布局逻辑、加强筋走向、冷却回路设计、安装点布置，能避开很多新手在集成设计时容易踩的坑，比如为了追求小体积忽略了部件之间的电磁干扰、为了集成度牺牲了后期维护便利性、为了减重削弱了承力部位的结构强度这类常见问题。
