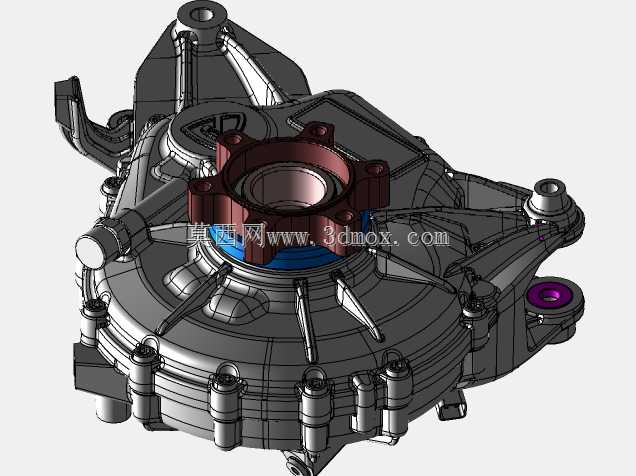

Rimac纯电跑车GBX280减速器结构设计

　　这套传动总成结构针对高性能纯电车型的动力输出特性开发，核心承担驱动电机与车轮端之间的转速匹配、扭矩放大功能，适配高转速驱动电机的输出特性，可在电机峰值扭矩输出区间内完成动力的平稳传递，满足纯电跑车急加速、高速巡航等多工况下的传动需求。从结构布局来看，总成采用一体化压铸壳体设计，主壳体集成了轴承安装位、油路通道、密封接合面等功能结构，减少了分体式壳体的连接螺栓数量，同时提升了壳体整体刚性，可承受大扭矩输出下的结构载荷，避免传动过程中壳体变形导致的齿轮啮合偏差。壳体外侧的加强筋布局并非均匀排布，而是对应内部轴承座、齿轮啮合点的载荷传递路径做了定向强化，在轴承安装凸台周边延伸出放射状筋条，将齿轮啮合产生的径向载荷分散到整个壳体壁面，

　　既控制了壳体整体重量，又避免了局部应力集中导致的壳体开裂风险。输入轴端的连接法兰采用多螺栓孔布局，可直接与驱动电机的输出端对接，法兰端面设计有定位止口，装配时可快速完成与电机的同轴度定位，降低装配过程中的对中难度，止口周边的密封槽可适配O型密封圈，防止传动润滑油从电机连接端面渗漏。输出端的连接结构适配半轴的安装角度，壳体上对应输出轴的位置预留了足够的摆动空间，可兼容悬架跳动过程中半轴的角度变化，避免车辆行驶过程中半轴与壳体发生运动干涉。总成内部的轴承选型匹配了不同轴段的载荷特性，输入轴端因转速较高，采用适配高转速工况的轴承结构，输出轴端因承受扭矩更大，选用承载能力更强的轴承规格，所有轴承安装位都设计有对应的挡圈槽或锁紧结构，

　　防止轴承在运转过程中出现轴向窜动。壳体上预留的传感器安装位，可实时采集输出轴的转速信号，为整车牵引力控制系统、扭矩分配系统提供准确的转速数据，传感器安装孔采用垂直于轴面的设计，保证信号采集的精度，同时孔位周边设计有密封结构，避免外界水汽、粉尘进入壳体内部污染润滑油。从安装边界来看，总成的三个主要安装吊耳采用三角形布局，分别布置在壳体的三个受力点位置，安装孔内镶嵌有金属衬套，可缓冲车辆行驶过程中产生的振动，避免安装螺栓出现松动，吊耳的位置设计避开了周边悬架、车架的安装空间，可直接适配车型原有动力舱的安装点位，不需要额外设计转接支架。壳体内部的油路设计兼顾了齿轮润滑与轴承冷却需求，润滑油可通过壳体上铸造成型的油道，

　　在齿轮运转的带动下飞溅到各个啮合点与轴承位置，不需要额外设计复杂的强制润滑油路，简化了总成结构的同时，保证了高负荷运转下各运动部件的润滑可靠性，避免高速运转下出现齿轮点蚀、轴承烧蚀等失效问题。总成的密封设计采用多道密封结构，上下壳体接合面涂覆密封胶配合加工精度控制，输出轴端采用双唇口油封，既可以防止内部润滑油泄漏，又可以阻挡外界的泥沙、水汽进入壳体内部，适应车辆在雨天、非铺装路面等复杂环境下的使用需求。在结构设计过程中，针对纯电车型动力响应快、瞬时扭矩大的特点，对齿轮的参数做了匹配优化，齿轮的啮合重合度更高，可在瞬时大扭矩输出时保证齿面受力均匀，降低传动过程中的冲击噪音，同时齿轮的修形设计补偿了壳体在载荷下的微小变形，保证全工况下齿轮的啮合精度，提升传动效率的同时延长齿轮的使用寿命。
