Rimac高性能电动跑车GBX700变速器结构

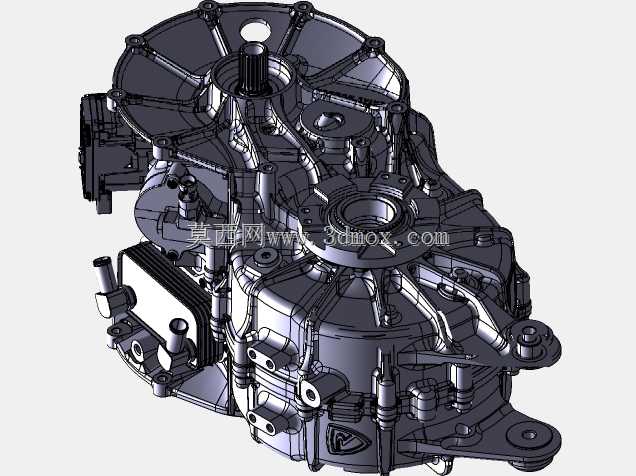

　　这套传动结构针对纯电高性能车型的动力输出特性开发，核心作用是将驱动电机输出的高转速低扭矩动力，按照固定齿比转换为轮端需要的低转速高扭矩驱动力，匹配Rimac品牌电动超跑的四轮动力分配逻辑，适配赛道激烈驾驶、日常道路行驶等多工况下的动力传递需求，能够承受峰值扭矩输出下的持续载荷，避免传动部件在急加速、高速巡航过程中出现应力过载失效。从结构设计逻辑来看，整个总成采用一体化压铸铝合金壳体作为承载基体，壳体表面分布的多道加强筋并非装饰性结构，而是根据有限元分析得到的应力分布路径布置，在轴承座安装位、动力输入输出轴支撑位、悬置安装点等载荷集中区域，通过筋条结构提升壳体局部刚度，同时尽可能削减非承载区域的壳体壁厚，控制总成整体重量，

　　满足高性能车型对簧下质量、动力总成重量的严苛控制要求。壳体上预留的多个安装接口分别对应电机连接端面、悬置固定点位、冷却管路接口、线束接插件安装位，安装边界的尺寸公差控制严格，配合止口定位结构保证装配过程中各轴系的同轴度要求，避免装配误差导致的齿轮偏磨、轴承异常磨损问题。内部传动结构采用平行轴齿轮传动布局，输入轴直接与驱动电机输出端通过花键连接，减少中间传动环节的动力损耗，齿轮副采用斜齿设计，相比直齿结构啮合重合度更高，传动过程中冲击更小、噪音更低，能够适配电机最高转速下的平稳传动需求，各档位齿轮与轴之间通过花键、过盈配合等方式实现扭矩传递，轴承选用适配高转速工况的深沟球轴承与圆锥滚子轴承组合，分别承受径向载荷与轴向载荷，

　　保证轴系在高转速运转下的支撑刚度。总成侧面集成的冷却模块通过壳体内部的油道将传动润滑油输送到齿轮啮合区、轴承安装位，带走传动过程中产生的热量，避免长时间高负荷运转下润滑油温度过高导致的润滑性能下降，冷却模块的散热鳍片结构增大与空气的接触面积，配合车辆行驶过程中的迎面气流实现被动散热，减少额外散热系统带来的重量与功耗增加。在实际装车应用中，这套传动总成需要与整车控制器、电机控制器完成信号匹配，通过转速传感器实时采集输出轴转速信号，为整车牵引力控制系统、扭矩矢量分配系统提供准确的轮端转速数据，保证车辆在湿滑路面、赛道过弯等场景下的动力控制精度。设计过程中充分考虑了装配与维护的便利性，壳体的分箱面设置在轴系中心平面位置，

　　装配时可以先将整套轴系、齿轮、轴承组件预装在其中一半壳体内，再合箱打胶密封，减少装配工序的复杂度，后期维护时也可以通过拆卸油底壳、侧盖完成润滑油更换、齿轮磨损检查等操作，无需将整个总成从车辆上完全拆解。安装点位的布局充分考虑了整车总布置的空间限制，三个悬置安装点呈三角形分布，能够有效抵消传动过程中产生的扭转振动，减少振动向车身副车架的传递，提升整车NVH表现，输入输出轴的相对位置、法兰连接尺寸完全匹配对应车型的电机与半轴接口，无需额外设计转接结构即可完成装车适配。从结构细节来看，壳体上的多个工艺孔分别用于加工过程中的定位、装配过程中的透气、润滑油加注与排放，每个孔位都设计有对应的密封结构，避免车辆行驶过程中出现润滑油渗漏问题，齿轮的修形设计根据实际载荷下的轴系变形量做了针对性优化，保证在满负荷扭矩传递时齿轮啮合面依然能够保持足够的接触面积，避免局部应力集中导致的齿轮点蚀、断齿问题，延长传动总成的使用寿命。
