CVT无级变速传动原理演示教学结构

　　这套CVT无级变速传动结构，核心面向机械原理教学、传动方案验证场景搭建使用，日常在职业院校机械原理课堂、传动实验室原理演示、小型传动方案预研环节中承担具象化展示作用，能让观察者直观理解无级变速过程中动力传递路径、变速调节的核心逻辑，避免纯二维图纸讲解带来的认知偏差。从实际功能来看，该结构完整还原了摩擦式CVT的核心变速逻辑，两个带轮组件配合中间的传动连接构件，可模拟不同传动比下的动力传递状态，手动调节带轮的有效工作直径时，能直观呈现输入输出转速比的连续变化过程，不存在有级变速的挡位切换顿挫，可完整复现CVT传动比连续可调的核心特性，帮助学习者快速理解摩擦传动实现无级变速的核心原理。设计层面没有照搬量产车用CVT的复杂液压调节、

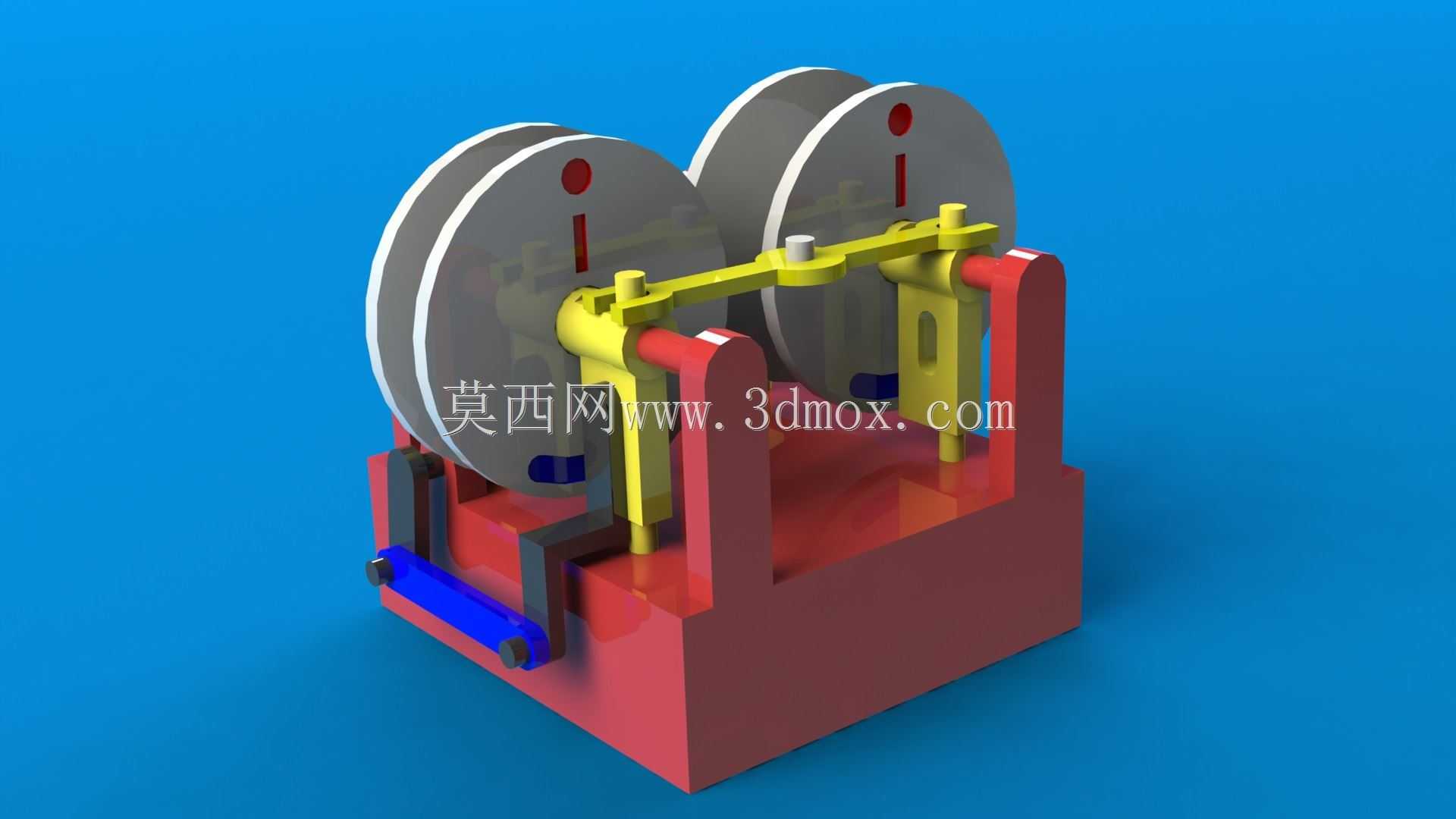

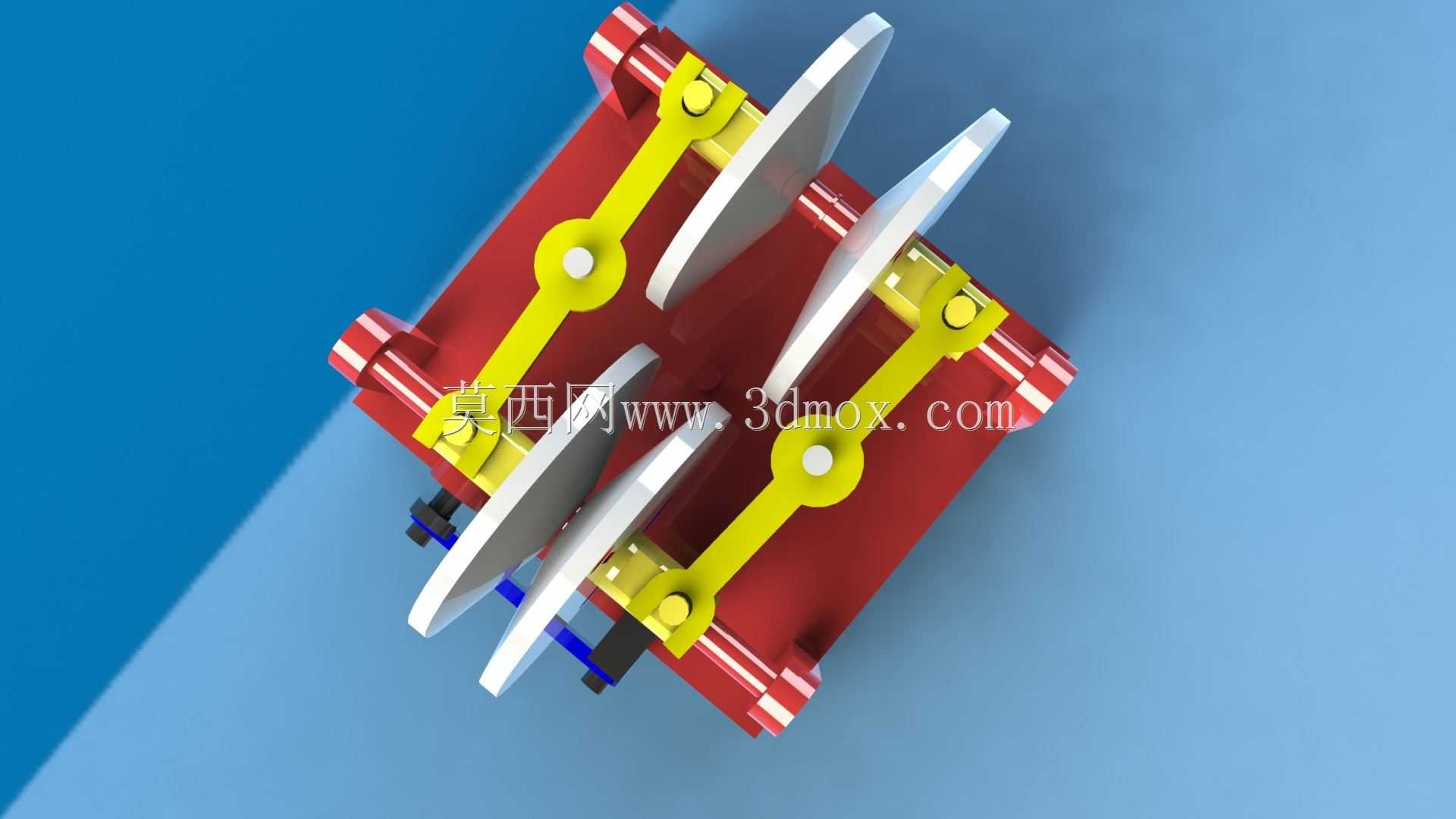

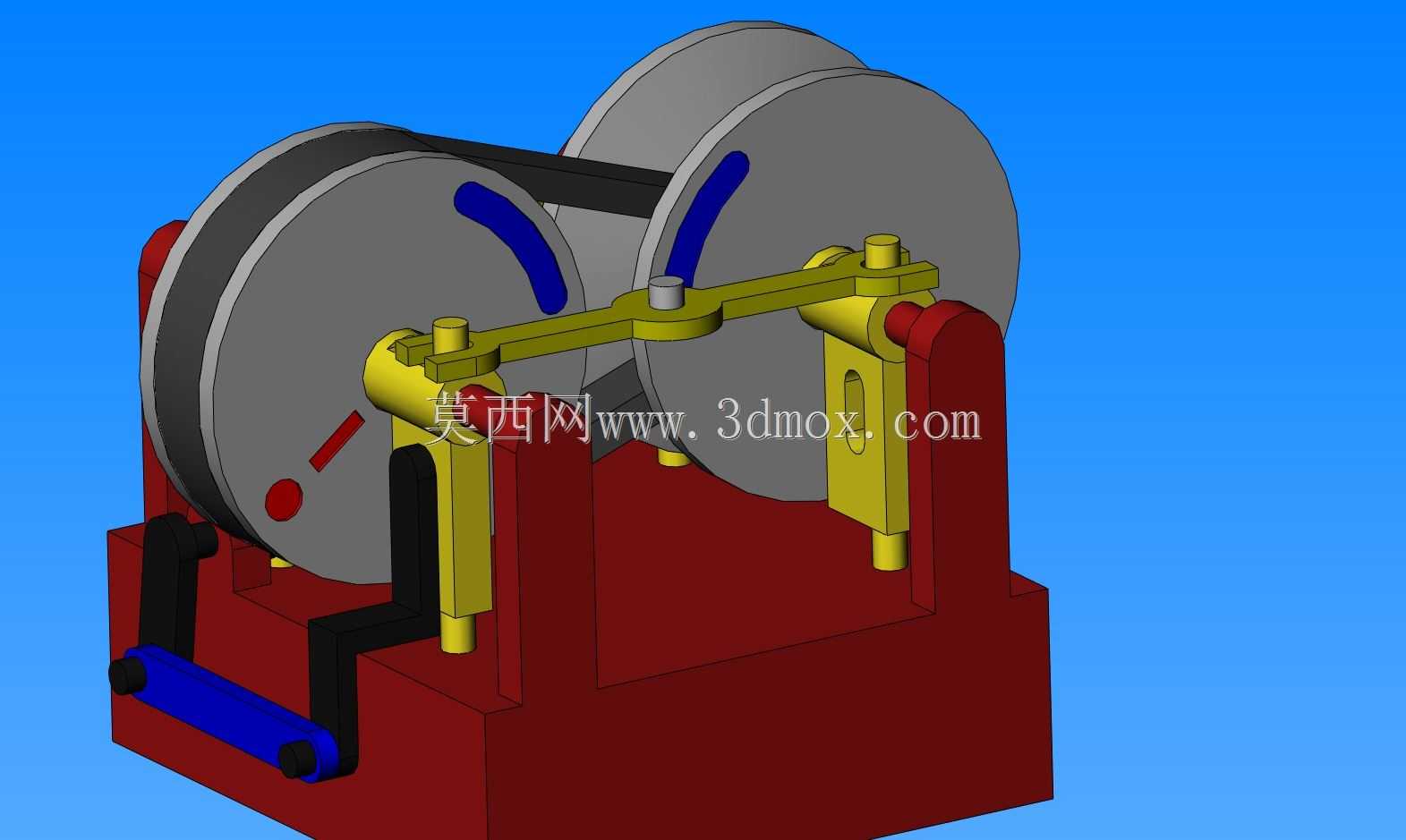

　　金属带结构，而是做了教学场景适配的简化处理：支撑底座采用整体式框型结构，预留了足够的安装固定孔位，可直接固定在教学实验台架上，不会因为演示操作出现结构偏移；两个变速带轮采用对称布置形式，轮盘上设置的标识线可在转动时直观展示不同半径下的线速度差异，配合黄色的传动连接架，可同步调节两个带轮的工作直径，保证传动构件始终处于张紧状态，不会出现传动脱开的问题；侧面的蓝色操作杆件直接连接调节机构，无需额外工具即可手动完成变速比调节，操作门槛低，适配课堂演示的快速操作需求。从安装边界与尺寸适配来看，整体结构采用紧凑型布局，底座的长宽尺寸控制在常规实验台架的承载范围内，带轮的最大回转半径经过校核，转动过程中不会和周边的支撑构件、

　　台架边缘产生运动干涉，所有运动副都预留了合理的装配间隙，手动转动输入轮时全程无卡滞，调节机构的滑动行程经过精确计算，可覆盖从最小传动比到最大传动比的完整调节区间，不会出现调节过位导致的结构卡死问题。结构的支撑部分采用红、黄、蓝、灰的分色设计，不同功能的构件用差异化颜色区分，讲解时可快速对应到主动轮、从动轮、调节机构、支撑底座等不同功能模块，降低原理讲解的认知成本；所有构件的连接都采用可拆卸式设计，可快速拆解组装，方便学习者观察内部的传动连接关系，理解每个构件在变速过程中承担的作用，相比封闭的成品变速器教具，这套结构的可视性更强，能完整展示整个变速调节的动作过程，不会因为外壳遮挡导致核心动作无法观察。在传动逻辑的还原上，

　　该结构没有加入多余的附属构件，只保留了CVT实现无级变速的核心运动链，动力从一侧带轮输入后，通过中间的传动构件传递到另一侧带轮输出，调节带轮的工作直径时，传动比连续平滑变化，完全复现了CVT区别于齿轮有级变速的核心特点，可用于讲解摩擦传动的传动比计算、无级变速的优势、CVT的基本工作原理等多个机械传动知识点，也可作为传动方案设计的原理验证载体，在开发小型无级变速装置时，可参考该结构的布置形式、调节机构的运动逻辑，缩短前期方案验证的周期。
