Rimac高性能车载电子控制单元结构

　　车载电子控制单元作为新能源汽车整车控制链路的核心硬件，其结构设计直接决定了整车动力响应、信号采集精度与复杂工况下的运行可靠性，本次呈现的Rimac品牌车用ECU结构，完全围绕高性能纯电车型的严苛使用场景完成结构层面的落地设计。从实际装车场景来看，这类高性能ECU通常布置在车辆乘员舱后部的电控集成舱内，紧邻高压配电单元与整车控制器，需要在车辆持续高功率输出、连续弯道侧向过载、赛道工况持续振动、高低温交变的复杂环境下保持稳定运行，因此结构设计从一开始就没有采用普通乘用车辆ECU的轻薄化方案，而是优先保障结构强度、电磁屏蔽性能与接插可靠性。

　　从功能特性层面来看，该ECU承担着整车动力输出信号校准、多传感器信号融合处理、驱动回路实时管控的核心作用，需要同时对接轮速传感器、温度传感器、电流电压采集模块、踏板位置传感器等数十路信号输入，同时输出控制指令到电机控制器、制动能量回收系统、主动冷却回路等执行端，因此外壳结构上预留了多组定位安装孔位，孔位采用内嵌金属衬套的设计，避免长期振动下塑料壳体的安装孔出现蠕变松动，安装孔的位置度公差控制在0.1mm以内，能够直接适配整车电控舱的标准安装点位，不需要额外设计转接支架。

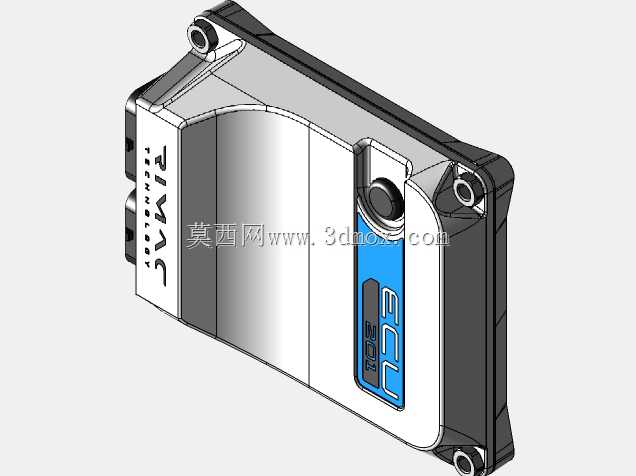

　　设计思路上，这款ECU采用了上下壳体扣合的密封结构，壳体主体采用高强度工程塑料与局部金属嵌件结合的方案，既能够满足整车轻量化的重量控制要求，又能在接插件、安装点位这些受力集中的位置提供足够的结构强度。壳体侧面的标识区域做了内凹成型设计，避免安装、检修过程中剐蹭导致标识磨损，标识内容直接在壳体注塑阶段一体成型，不会因为长期使用出现脱落、模糊的问题。接插件区域做了凸起的防水唇边设计，配合线束端的密封胶圈，可以达到整车要求的IP67防护等级，即使电控舱出现少量冷凝水或者洗车时的溅水，也不会侵入壳体内部造成电路板短路。

　　外形尺寸与安装边界方面，这款ECU整体采用近似长方体的切角造型，边角位置做了大圆弧过渡，一方面是避免尖锐边角在安装过程中划伤操作人员或者周边线束，另一方面也能优化壳体的应力分布，在车辆受到冲击载荷时不会在边角位置出现应力集中导致的壳体开裂。壳体一侧设计了整面的平面区域，用于贴装产品追溯二维码与参数标识，该平面与安装基准面的平行度公差控制在0.2mm以内，保证标识贴装后不会出现翘边。整体安装边界充分考虑了周边线束的弯曲半径要求，接插件出线方向预留了至少35mm的线束操作空间，方便产线装配时的线束插接操作，也避免后期车辆运行过程中线束弯折角度过大导致的线芯断裂。

　　从结构细节来看，壳体内部设计了多道纵横交错的加强筋，既能够提升壳体整体的抗形变能力，又可以作为内部电路板的支撑定位结构，电路板通过螺丝固定在壳体内部的定位柱上，定位柱的高度经过精确计算，保证电路板上的发热元件与壳体内壁之间预留足够的空气间隙，配合壳体上预留的导热胶填充槽，可以将核心功率元件的热量通过导热胶传导到壳体表面，再通过周边流动的空气带走热量，保证长时间高负荷运行时元件温度处于合理区间。壳体的扣合位置采用了超声波焊接的密封工艺，相比传统的螺丝密封方案，既减少了零件数量，又能保证整个结合面的密封一致性，不会出现因为螺丝锁紧力不均匀导致的局部密封失效问题。

　　在实际装车验证环节，这类ECU的结构需要通过数十项可靠性测试，包括随机振动测试、温度冲击测试、盐雾测试、跌落测试等，因此壳体的壁厚设计经过多轮仿真优化，主体壁厚保持在2.5mm，加强筋位置厚度控制在1.2mm，既避免了壁厚不均导致的注塑缩痕问题，又能在重量最小化的前提下满足所有结构强度要求。安装点位的设计充分考虑了维修便利性，只需要拆卸两颗固定螺丝就可以将ECU从安装位取出，接插件采用了带锁止结构的车用标准接插件，插接到位后会有清晰的锁止反馈，避免车辆运行过程中因为振动导致接插件松脱。
