Rimac电动汽车ECU控制单元结构设计

　　车载电控单元作为新能源汽车三电系统的核心控制部件，承担着整车动力输出调配、电池状态监控、驱动系统响应逻辑运算的核心职能，本次呈现的Rimac车型配套ECU结构，完全围绕高性能电动跑车的严苛工况开展设计适配。从实际装车场景来看，这类高性能ECU需要布置在车辆前舱靠近防火墙的安装区域，周边既要避让线束走向、冷却管路的排布空间，还要满足整车碰撞时的结构防护要求，同时要适配前舱内高低温交变、振动冲击、电磁干扰复杂的使用环境。

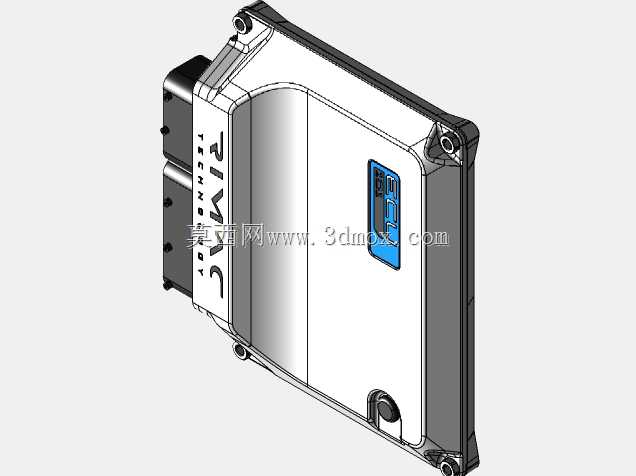

　　从结构设计思路上看，该ECU采用上下分壳的密封式结构，主体壳体选用压铸铝合金材质，既能够满足内部PCB板、功率元件工作时的散热需求，铝合金壳体本身也能形成连续的电磁屏蔽层，隔绝车载其他大功率电器件的信号干扰，保障控制信号传输的稳定性。壳体外侧设计有带安装衬套的固定耳位，四个安装点的位置公差严格控制在±0.1mm范围内，能够直接匹配整车安装支架的定位孔位，安装时不需要额外调整适配，固定点处集成的橡胶减震衬套，可以过滤车辆行驶过程中路面传递的高频振动，避免内部电路板上的贴片元件、接插件引脚出现长期振动疲劳脱焊的问题。

　　壳体侧面的接插件采用双列并排的防水接插结构，接插端面设计有环形密封胶圈，与整车线束端对插后可以达到IP67的防护等级，避免车辆涉水、高压洗车时水汽进入壳体内部造成电路短路。接插件的引脚定义完全匹配Rimac整车的通讯架构，包含CAN总线通讯引脚、传感器信号采集引脚、功率驱动输出引脚、电源供给引脚，不同功能的引脚之间设置有隔离筋位，避免高压串扰影响低压信号的采集精度。壳体正面预留的标识区域，可以激光刻印零件号、版本信息、接插定义标识，方便整车装配时的识别核对，也便于后期售后维修时的配件匹配。

　　从安装边界尺寸来看，该ECU的整体轮廓做了切角优化，避开了前舱内制动总泵、空调管路的突出结构，壳体最大厚度控制在合理范围内，不会占用过多的前舱布置空间，壳体表面的散热筋条顺着车辆行驶时的气流方向排布，车辆行进过程中的迎面风可以顺着筋条快速带走壳体表面的热量，即使在车辆持续高负荷输出、ECU满负载运算的工况下，壳体表面温度也能维持在元器件允许的工作温度区间内，不需要额外增加独立的散热管路或者散热风扇，简化了整车冷却系统的布置复杂度。

　　在功能特性层面，该ECU内部的电路板采用多层板设计，功率元件与信号处理元件分区布置，功率区域紧贴壳体内壁的导热胶层，将工作产生的热量快速传导到壳体上散出，信号处理区域做了独立的屏蔽罩防护，避免功率元件开关过程中产生的电磁干扰影响信号采集精度。壳体的合缝处采用密封胶条加螺栓紧固的密封方式，螺栓均匀分布在壳体周边，保证合缝处各位置的压紧力一致，不会出现局部密封失效的问题，壳体上设计的透气阀结构，可以平衡壳体内外的气压差，避免温度变化时壳体内产生负压吸入水汽，同时透气阀的防水透气膜可以阻挡液态水和粉尘进入壳体内部。

　　对于从事新能源汽车电控系统结构设计、整车零部件选型、三维布线设计的工程人员来说，该结构可以直接作为高性能车载ECU的设计参考，其安装点布置、密封结构设计、散热结构优化、电磁屏蔽设计的思路，都可以复用到同类型车载电控部件的开发过程中，减少前期方案验证的迭代周期，规避结构设计中容易出现的防护失效、振动疲劳、散热不足等常见工程问题。在实际建模过程中，该结构的所有配合面、安装孔位、接插件位置都按照实际装车尺寸还原，能够直接导入整车装配环境中做干涉检查、布置校核，不需要额外做尺寸修正，结构上的圆角、拔模角度、壁厚设计都符合压铸工艺的生产要求，不需要做大幅的工艺调整就可以直接开模生产，兼顾了结构性能、装配便利性、生产工艺性的多重需求。
