Rimac电动车辆PDM控制单元结构

　　在高性能纯电动车辆的电气架构搭建过程中，配电管理单元是衔接高压动力电池组与各车载用电负载的核心枢纽部件，本次呈现的这款PDM单元，正是针对纯电动超跑的严苛使用场景开发的车载配电模块。从实际装车场景来看，这类部件通常布置在车辆后部动力舱靠近高压母线的区域，需要兼顾高压配电的绝缘安全、信号传输的抗干扰能力，以及赛道工况下持续大电流负载的散热需求。

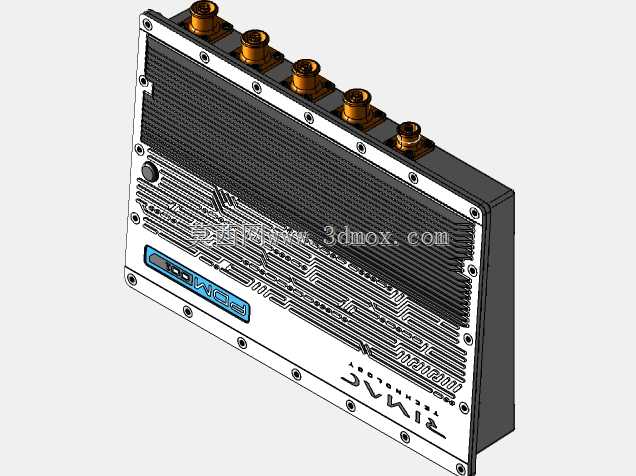

　　从功能层面来说，该单元承担着整车高压回路的通断控制、各支路电流的实时监测、过载短路保护触发，以及同整车VCU、BMS系统的CAN通讯交互职责，顶部布置的五个同轴高压接插件，分别对应动力电池主回路输入、前后驱动电机配电输出、高压空调系统回路、车载充电机回路的连接，每个接插件周边都做了凸起的绝缘挡边结构，避免高压接插件在车辆振动过程中出现爬电距离不足的问题。接插件选用了带锁紧卡扣的航空级规格，能够承受赛道驾驶时持续的高频振动，不会出现接插件松脱导致的动力中断风险。

　　设计思路上，这款PDM单元采用了一体化铣削的铝合金壳体作为主体结构，壳体外侧加工出密集的平行散热鳍片，不需要额外加装散热风扇，依靠车辆行驶过程中的迎面气流就能完成散热，既减少了额外的故障点，也能控制部件自身的重量，符合高性能电动车轻量化的设计要求。壳体的拼接面采用了嵌入式密封胶条的安装槽，组装完成后可以达到IP67级别的防护能力，能够抵御动力舱内的泥水、灰尘侵袭，也能耐受高压洗车时的水流冲击。壳体正面的电路板区域做了金属盖板密封，盖板表面蚀刻了清晰的回路标识与品牌标识，既可以起到电磁屏蔽的作用，避免内部大电流通断产生的电磁干扰影响车载传感器、通讯模块的正常工作，也能在后期维护时快速识别各回路对应的接插件，提升检修效率。

　　从安装边界来看，壳体四周均匀布置了带衬套的安装孔位，安装孔内嵌入了橡胶减震衬套，能够过滤车辆行驶过程中传递到PDM单元的振动冲击，避免内部电路板上的焊接元器件出现虚接故障。整体外形为规整的长方体结构，边角处做了圆弧过渡处理，不会在安装维护时划伤操作人员，也能优化动力舱内的气流走向，减少不必要的风阻。内部的铜排排布采用了分层设计，高压主回路铜排与低压信号采集回路分别布置在不同的腔体内，中间通过绝缘隔板完全隔离，从结构上避免高低压回路之间出现击穿风险，铜排的连接处都做了镀锡处理，降低接触电阻，减少大电流通过时的发热损耗。

　　在实际结构设计验证阶段，这类PDM单元需要完成多轮的振动台架测试、高低温循环测试、防水防尘测试以及大电流温升测试，壳体的鳍片厚度、间距都是经过热仿真优化后的结果，在持续通过额定大电流时，壳体表面的最高温度能够控制在元器件允许的工作温度范围内，不会出现过热导致的保护触发或者元器件寿命衰减。接插件的选型也匹配了整车高压系统的电压等级，绝缘耐压等级满足车载高压部件的强制标准要求，每个支路的采样电路都做了冗余设计，当一路采样信号出现异常时，系统能够快速触发保护机制，切断高压输出，保障整车的电气安全。
