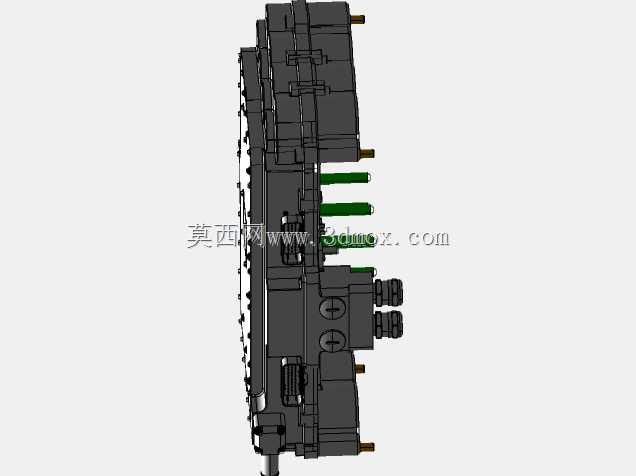

Rimac INV 450车用集成传感单元结构

　　在新能源汽车三电系统的开发流程里，高压配电与信号采集集成部件的结构设计，往往是平衡舱内布置空间、信号抗干扰能力、高压绝缘性能的核心环节，这款Rimac INV 450对应的车载集成传感单元，就是面向高性能纯电车型动力舱内的信号采集、回路状态监测需求开发的核心部件。从实际装车场景来看，这类部件通常布置在驱动电机与高压配电盒的衔接位置，紧邻电机三相输出端子，既要实时采集电机运行过程中的绕组温度、母线电流、输出端电压信号，还要同步监测高压回路的绝缘状态、接插件连接可靠性，把采集到的实时信号通过低压通讯链路传输给整车控制器，为动力输出策略调整、故障预警触发提供核心数据支撑。

　　从结构设计的思路来看，这款部件采用了多层堆叠式的壳体布局，最外层为高强度工程塑料注塑成型的防护壳体，表面做了均匀的加强筋排布，既可以抵御车辆行驶过程中动力舱内的碎石冲击、泥水飞溅，也能在-40℃到125℃的工作温度区间内保持结构尺寸稳定性，避免壳体形变挤压内部电路板或者接插件导致接触不良。壳体的拼接位置采用了嵌入式密封胶条设计，配合螺丝锁付的紧固结构，整体防护等级可以达到IP67级别，完全满足动力舱内的复杂使用环境要求，不需要额外增加防尘防水的外罩结构，能有效节省舱内的布置空间。

　　部件的接口布局完全围绕装车后的走线便利性设计，朝向电机侧布置了三个大电流的高压接插端子，端子外围做了突出的绝缘防护裙边，既可以避免安装过程中误触高压部位，也能增加高压端子之间的爬电距离，满足高压部件的电气安全规范要求；朝向车身线束侧布置了多组不同规格的低压信号接插件，不同接口做了差异化的卡扣结构设计，能从根源上避免生产装配过程中插错接口的问题，每个接插件的根部都设计了线束导向结构，减少线束弯折应力对接插件焊点的拉扯，提升长期使用的可靠性。

　　从安装边界来看，这款部件的主体结构为规整的长方体构型，侧面预留了四个带金属衬套的安装孔位，安装孔的位置度公差控制在±0.1mm范围内，可以直接通过螺栓固定在电机壳体的预设安装支座上，不需要额外设计转接支架。安装完成后，部件整体突出电机壳体的高度控制在45mm以内，不会和周边的高压线束、冷却管路产生运动干涉，在整车做振动耐久测试的工况下，部件的固有频率避开了动力总成的常用振动频率区间，不会出现共振导致的结构松动或者焊点脱落问题。

　　内部结构设计上，这款部件把高压采样回路和低压信号处理回路做了分层隔离布置，两层电路板之间设置了金属屏蔽隔板，能有效阻隔高压回路的电磁干扰对微弱传感信号的影响，保证电流、温度采样的精度控制在1%以内。温度采样的通道直接延伸到高压端子的接触位置，可以实时监测接插件的温升状态，当接触电阻过大导致温度超过阈值时，会快速触发过温保护，避免出现烧蚀故障。电流采样采用了集成式的霍尔传感元件，不需要把高压导线穿过独立的传感器，直接在部件内部完成采样回路的连接，大幅减少了高压线束的用量，也降低了高压回路的连接点数量，从结构层面减少了潜在的故障点。

　　在细节设计上，壳体表面预留了清晰的标识刻印区域，每个接口的定义、高压警示标识、安装对位标记都直接在注塑壳体上成型，不会因为长期使用出现标识磨损模糊的问题，方便后期售后维修过程中的接口识别与故障排查。壳体的边角位置都做了圆角过渡处理，避免安装过程中划伤周边的线束绝缘层，也能减少应力集中导致的壳体开裂问题。整体结构没有采用复杂的异形曲面设计，所有的注塑结构都符合模具开模的工艺要求，不需要额外做抽芯或者斜顶结构，能有效降低零部件的生产制造成本，同时也能保证批量生产过程中的尺寸一致性。
