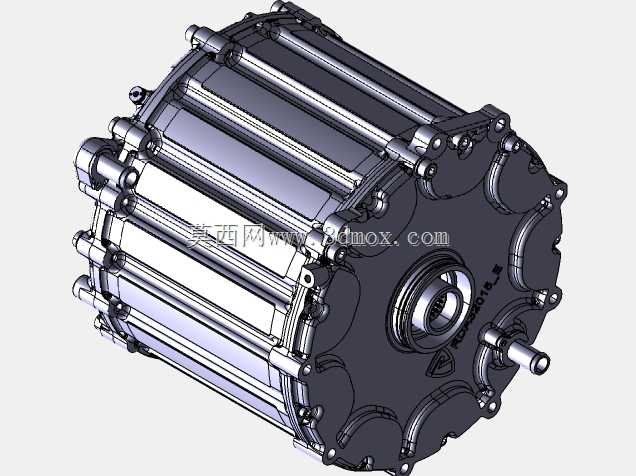

Rimac SPM900车用驱动电机结构模型

　　在新能源汽车动力系统开发流程中，驱动电机的三维结构建模是整车动力匹配、底盘布置校核环节的核心输入项，本次呈现的Rimac SPM900电机结构模型，完整还原了高性能车用永磁同步驱动电机的实体结构，可直接用于整车总布置阶段的安装边界校核、周边部件干涉检查，也可作为电机结构设计人员参考高性能机型布局的具象参照。从实际装车场景来看，这类高功率密度驱动电机多布置于新能源性能车型的前后桥位置，部分双电机四驱车型会在前、后轴各布置一台同规格或差异化规格的驱动单元，直接通过减速器连接半轴输出动力，省去了传统燃油车的长传动轴结构，对电机本身的外形轮廓、安装点位精度要求极高。从结构设计思路来看，该电机采用了轴向叠片式壳体布局，

　　周向均匀布置的长螺栓贯穿定子铁芯前后端盖，既保证了定子组件的压紧力均匀性，也能在电机高转速运行时抵消定子铁芯的电磁振动，降低整机NVH表现的调校难度。壳体外侧的轴向散热筋结构并非等截面设计，靠近输出端的筋条高度更高、间距更密，匹配端盖位置的油路或水路接口，可针对性对输出端轴承、定子绕组端部进行散热，毕竟高负荷工况下绕组端部的温升是制约电机持续功率输出的核心因素。输出端采用了集成式法兰接口，可直接匹配固定速比减速器的输入轴，省去了额外的连接联轴器，既压缩了动力总成的轴向尺寸，也能减少传动链路的间隙，提升动力响应速度。端盖上预留的多个接口分别对应高压线束接入、旋变传感器信号输出、冷却管路连接，所有接口的位置都避开了整车安装时的悬架摆臂、

　　转向拉杆运动包络，不会出现装车后部件运动干涉的问题。从安装边界来看，该电机的主体壳体为圆柱形结构，周向预留的三个主安装吊耳采用了加强筋结构，可直接通过螺栓固定在副车架的电机安装支架上，安装点位的同轴度公差在建模时做了严格还原，设计人员在做总布置时可直接提取安装孔位坐标，快速完成支架的适配设计。电机的轴向尺寸控制紧凑，输出轴的伸出长度、花键参数都按照实机标准还原，可直接用于半轴长度匹配、减速器输入轴对接的仿真校核。在功能特性层面，这类高性能表面贴装式永磁同步电机，转子采用了高强度护套包裹磁钢结构，可承受万转级的高转速运行，模型中还原了转子内部的磁钢排布、转轴的中空减重结构，既降低了转子自身的转动惯量，提升动力响应速度，

　　也能为转子内部的冷却油路留出通道，实现转子的主动散热，避免高转速下磁钢出现不可逆退磁。定子部分的绕组端部造型、绝缘结构的避让空间都做了写实还原，设计人员在做电机电磁方案迭代时，可参考该结构的槽满率控制、端部整形方式，平衡绕组散热性能与装配工艺难度。不同于工业用固定安装的伺服电机，车用驱动电机需要承受整车行驶过程中的颠簸振动、温度交变，因此端盖与壳体的配合面采用了止口定位结构，模型中还原了止口的配合公差带、密封槽的布局，可直接用于密封结构的设计参考，避免整车运行过程中出现冷却液渗漏、外部粉尘进入电机内部的问题。对于从事新能源汽车动力系统开发的结构工程师而言，这类高精度的电机结构模型，可大幅缩短前期方案对标、布置校核的周期，不需要从零开始测绘整机结构，就能快速完成动力舱的布局优化，同时也能参考高性能电机的结构设计细节，优化自研电机的壳体强度、散热路径、安装点位布局，平衡电机的功率密度、结构强度与装配工艺性。
