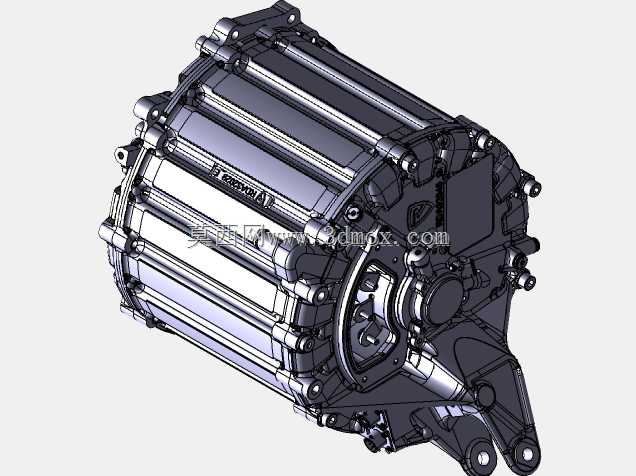

Rimac SPM900-1车用驱动电机结构

　　该驱动单元面向高性能纯电动乘用车辆的动力输出场景设计，作为整车动力链路的核心执行部件，承担将动力电池输出的电能转化为轮端旋转机械能的核心职能，适配大扭矩瞬时输出、高转速持续运转的超跑类车型动力需求，可匹配单电机后驱或多电机四驱的整车动力架构，在整车布置中通常与减速器、差速器集成布置于后桥或前桥动力舱内，直接通过悬置支架与车身副车架连接，输出端通过半轴连接轮端轮毂单元，省去了传统燃油车的离合器、多档位变速箱等传动部件，大幅缩短动力传递路径。从结构设计逻辑来看，该单元采用集成化设计思路，将定子总成、转子总成、冷却回路、接线腔体、减速机构连接端做了一体化壳体封装，壳体外侧沿轴向布置多道平行散热筋，既可以提升壳体的结构刚性，

　　抵御高扭矩输出时的壳体形变，又能增大与外界空气的接触面积，配合内部的油冷或水冷回路实现工作过程中的热量散出，避免持续高负载下绕组过热退磁。壳体的连接法兰沿周向均匀布置高强度螺栓孔，用于实现端盖与主壳体的密封连接，密封面采用精密加工的平面配合橡胶密封圈，可满足IP67级别的防护要求，适配车辆行驶过程中遇到的泥水、扬尘、高低温交变等复杂工况。安装边界方面，该单元的主壳体为圆柱形主体结构，输出端侧集成异形安装支耳，支耳上预留的悬置安装孔位经过受力仿真优化，可匹配整车NVH调校需求，在传递动力扭矩的同时过滤电机运转产生的高频振动，避免振动传递到乘员舱。接线腔体位于壳体侧上方，采用独立密封腔设计，高压接线柱、低压信号接线端均布置在该腔体内，

　　既方便整车线束的装配对接，又能避免高压接线端暴露在外界环境中带来的安全隐患。从功能特性来看，该驱动单元可支持大倍率电流输入下的瞬时扭矩输出，转子采用高磁能积永磁体布置方案，定子绕组采用扁线成型绕组工艺，相比传统圆线绕组提升了槽满率，降低了绕组内阻，在同等体积下可实现更高的功率密度，适配高性能电动车对动力单元轻量化、小体积、大功率的需求。冷却回路的设计兼顾了定子绕组、永磁转子、减速机构齿轮的散热需求，冷却介质可同时带走绕组铜损、铁损以及齿轮啮合产生的热量，保证电机在持续高转速、大扭矩输出工况下的工作温度稳定在设计区间内，避免永磁体高温退磁、绕组绝缘层老化加速等问题。在结构细节上，壳体的散热筋高度、厚度经过多轮仿真优化，

　　在保证壳体重量可控的前提下最大化散热面积，端盖部位集成了轴承座安装位，可同时支撑转子输出轴的两端轴承，保证转子高速旋转时的同轴度，降低轴承运转的径向跳动量，提升电机的运转平顺性与轴承使用寿命。输出端与减速机构的连接采用花键配合结构，可传递大扭矩的同时补偿少量装配误差，降低装配过程中的精度要求，提升生产装配效率。该结构的三维数模可用于整车动力系统布置校核、悬置支架设计匹配、冷却管路走向设计、高压线束布线设计等工作，也可作为同类型高性能车用驱动电机设计的参考案例，帮助结构工程师理解高功率密度驱动电机的集成设计思路、安装边界定义、结构强度校核要点，在进行同类产品开发时可参考其壳体加强筋布置方式、安装点位置选取、密封结构设计方案，缩短前期方案论证的周期，规避常见的结构设计缺陷。
