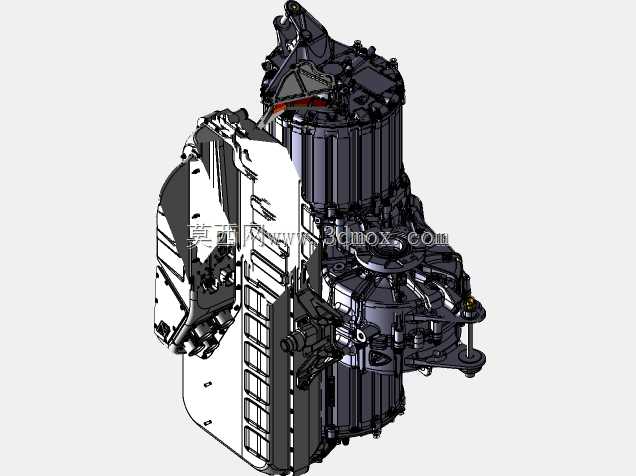

Rimac AXL1800高性能电驱动力总成结构

　　这套动力单元的结构设计，首先要适配高性能纯电车型的底盘布置边界，从整体集成形态来看，它将驱动电机、减速传动机构、逆变功率单元做了高度整合，没有沿用分体式布置的冗余连接结构，能在有限的前舱或者后副车架安装空间内，实现更高的功率密度输出。在实际整车应用场景里，这类高功率电驱总成主要匹配大马力纯电性能车型，既要满足日常行驶的平顺动力输出，也要支撑极限加速工况下的大扭矩传递需求，同时还要兼顾整车轻量化目标，避免动力单元重量过大影响轴荷分配。

　　从功能特性上看，这套总成的电机部分采用轴向紧凑布局，定子与转子的装配同轴度公差控制在极小范围内，能有效降低高速运转时的径向跳动，减少传动过程中的振动噪声。传动端的减速齿轮组采用斜齿设计，啮合重合度更高，相比直齿结构能承受更大的瞬时冲击扭矩，同时齿轮的修形参数经过多轮迭代，能在全扭矩输出区间降低啮合异响，适配乘用车型的NVH性能要求。集成在侧方的功率单元直接与电机壳体做贴合安装，中间采用高导热绝缘介质填充，省去了分体式布置需要的高压连接线缆，既降低了高压回路的传输损耗，也减少了接插件带来的连接故障点，同时功率器件产生的热量可以直接通过电机壳体的冷却回路带走，不需要单独设置复杂的散热管路。

　　设计思路上，整个总成的壳体采用高压铸造铝合金材质，在轴承安装位、扭矩传递的受力筋位置做了局部加厚，其余非受力区域做了壁厚优化，在保证整体结构刚度满足1800牛米级扭矩输出的前提下，尽可能降低壳体自重。安装点的布置充分考虑了整车装配的工艺性，三个主安装悬置点的位置经过模态优化，能有效避开动力总成常用运转区间的共振频率，减少振动向车身副车架的传递。从安装边界来看，总成的输出轴法兰位置、高压接插件接口、冷却管路接口的位置都做了标准化适配，能兼容同平台不同性能版本车型的安装需求，不需要对底盘安装点做大规模修改就能实现不同功率等级动力单元的替换。

　　在实际工程验证阶段，这类电驱总成需要经历多轮台架耐久测试，包括峰值扭矩持续输出、最高转速连续运转、高低温环境下的性能衰减测试，壳体的密封结构采用多层径向密封设计，能在涉水、高压冲洗等工况下避免外部水汽进入腔体内部，保证内部轴承、齿轮、绕组的长期运行可靠性。冷却回路采用螺旋式流道设计，覆盖电机绕组端部、齿轮啮合区、功率器件三个主要发热区域，冷却液的流阻经过仿真优化，在整车冷却系统提供额定流量的前提下，能将各区域的工作温度控制在材料允许的范围内，避免高温导致的永磁体退磁、润滑油性能衰减、功率器件过热降功率等问题。

　　对于结构设计从业者来说，这套总成的集成思路有很强的参考价值，它打破了传统电驱系统各部件独立设计再拼接的模式，从概念设计阶段就将电机、传动、电控的边界做了融合，共用壳体结构、冷却回路、安装定位基准，在有限的空间内实现了性能与可靠性的平衡。在三维建模过程中，需要重点关注各部件之间的装配间隙，尤其是运动部件与静止壳体之间的安全间隙，要考虑热膨胀带来的尺寸变化，避免高温工况下出现运动干涉；同时密封槽的尺寸公差、安装面的平面度要求都需要在模型里做明确标注，给后续的加工、装配工艺提供准确的设计依据。对于设备选型人员来说，这类集成式电驱总成相比分体式方案，能减少整车装配的工序，降低高压系统的布置难度，同时更少的连接部件也能降低后期的运维成本，在高性能新能源车型的动力匹配中具备明显的应用优势。
