深沟球轴承与罗拉门托组合传动构件

　　在纺织机械的牵伸机构、输送线的辊筒支承端、小型传动模组的旋转副位置，这类带保持架的深沟球结构搭配罗拉门托安装基座的组合构件，是承担径向载荷同时兼顾少量轴向窜动限位的核心零件。日常做设备改造时经常碰到，很多轻载传动工位的失效问题，追根溯源都是支承件的选型匹配没做好，要么是轴承本身的径向游隙选得过大，运行久了辊筒跳动超差，要么是安装基座的同轴度没控制好，导致滚动体偏磨，提前出现异响卡滞。

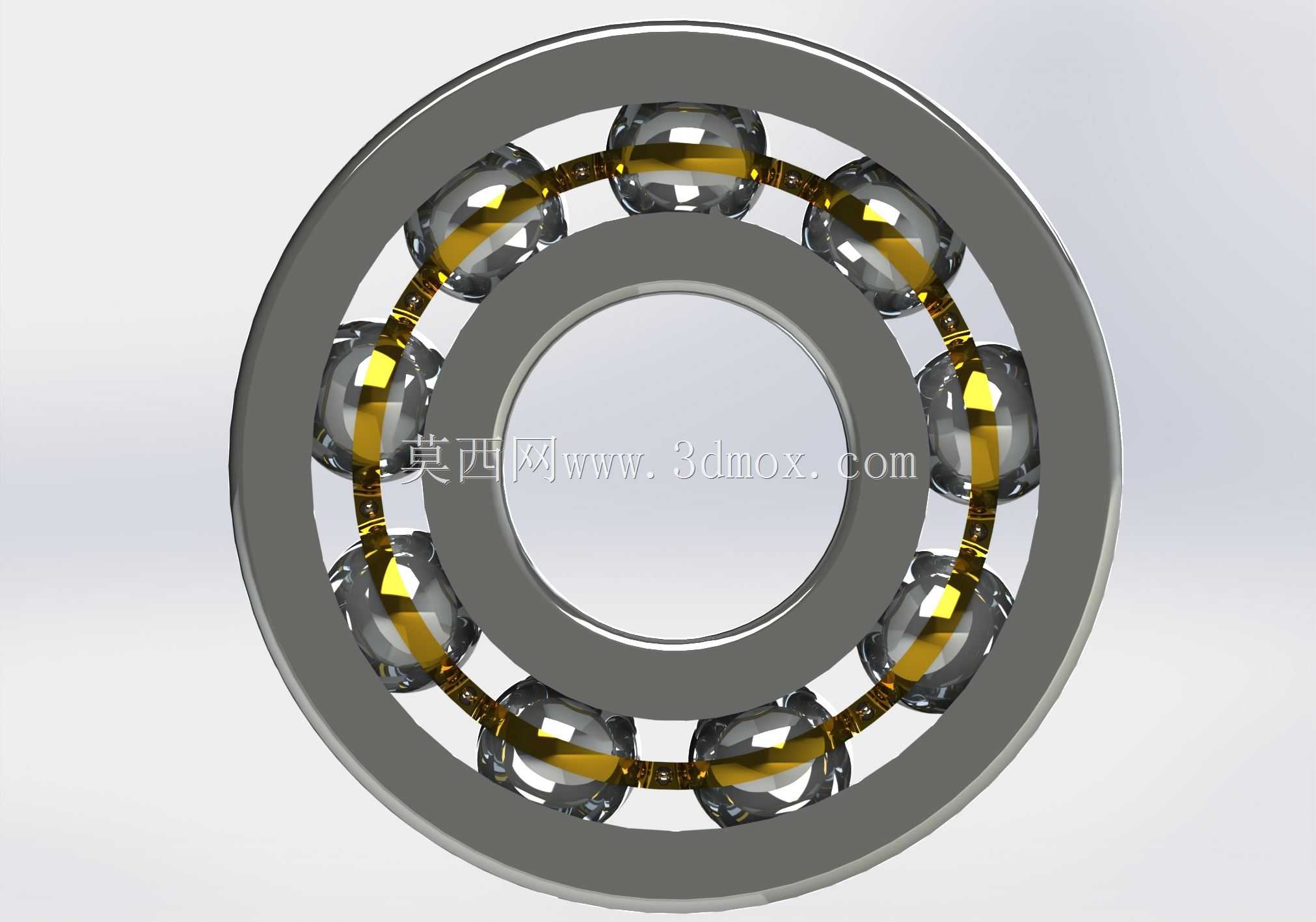

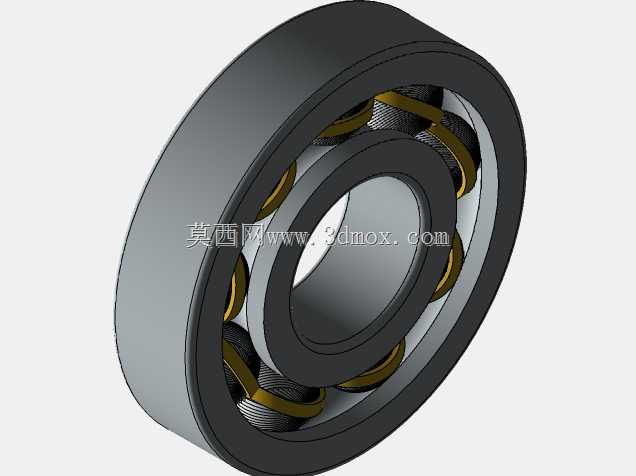

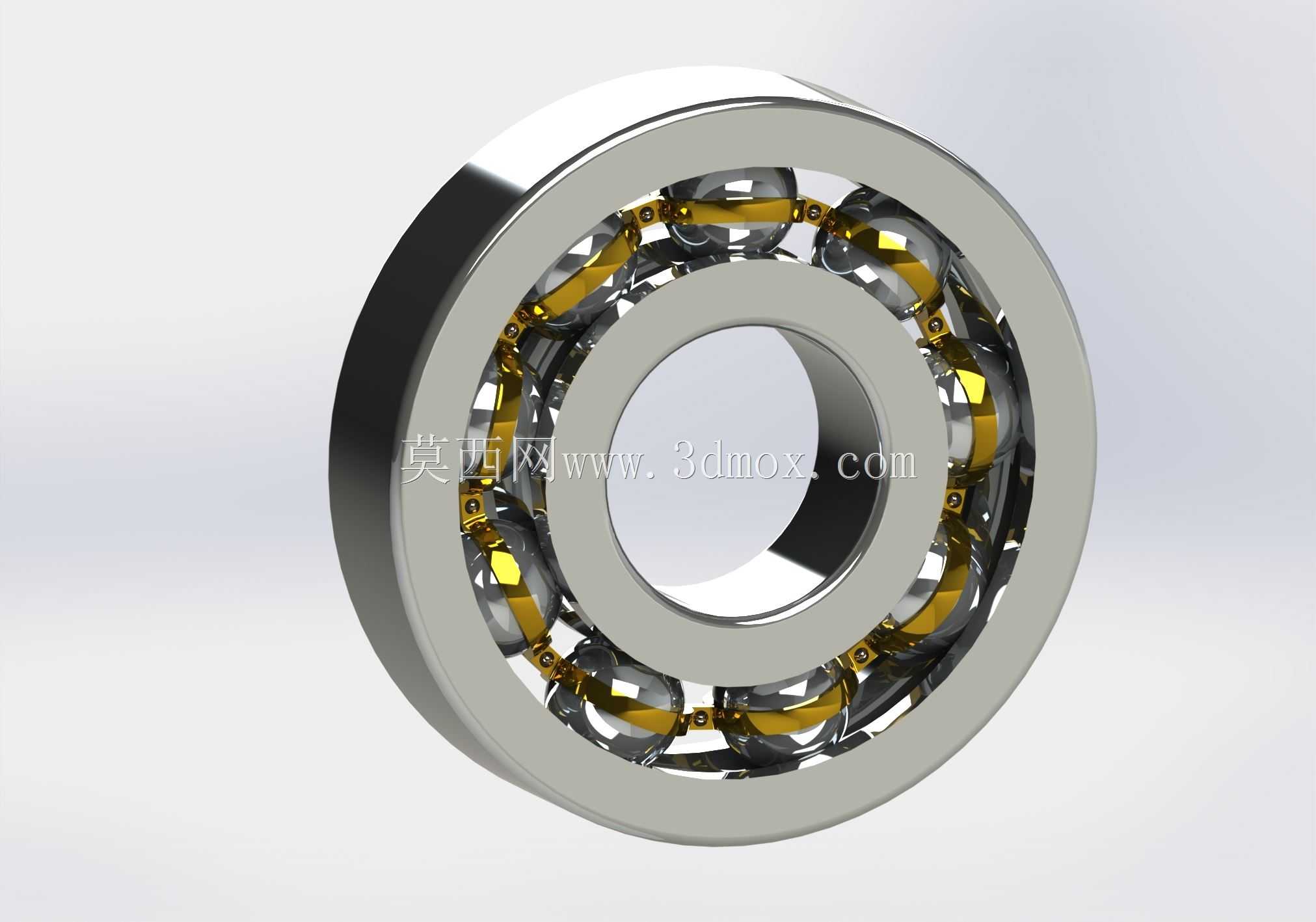

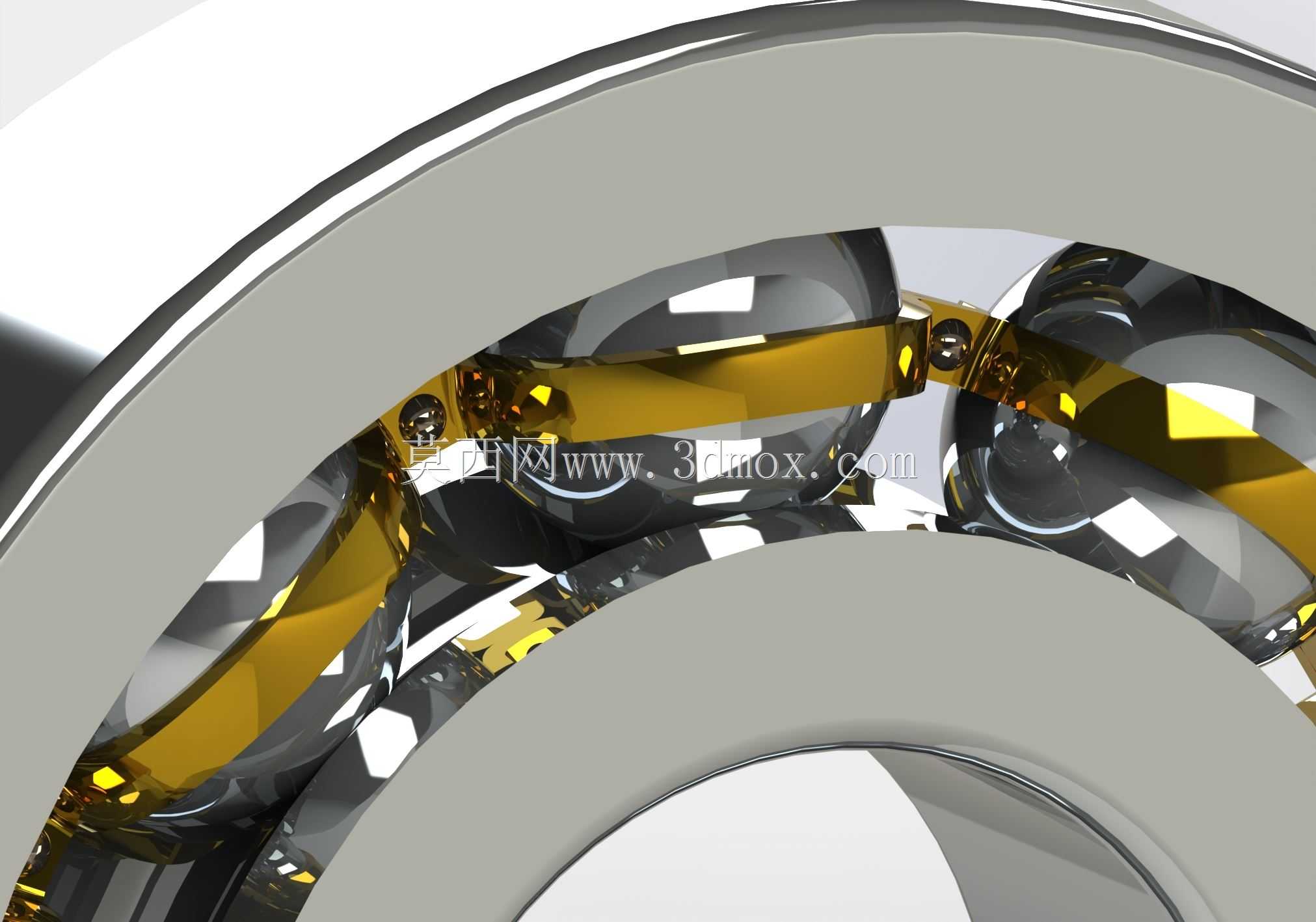

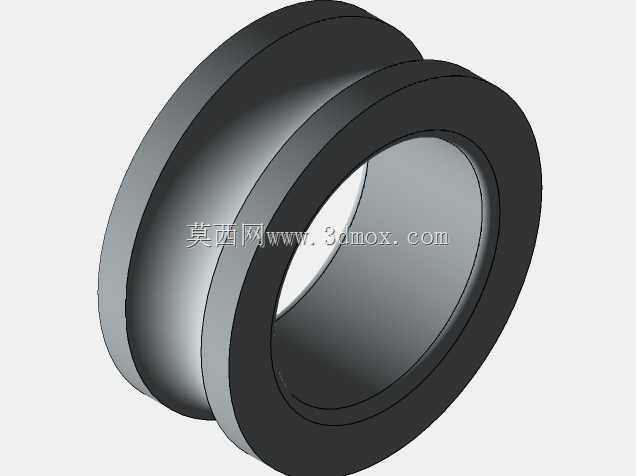

　　从结构设计逻辑来看，这个构件的内圈是直接和旋转轴过盈配合的，配合公差一般选k6级，装配时需要用铜棒轻轻敲击内圈端面，不能砸外圈或者保持架，避免滚动体出现压痕。外圈和安装基座也就是罗拉门托的配合选H7级间隙配合，方便后期维护时快速拆卸更换，不用做破坏性拆解。中间的滚动体采用的是高精度钢球，沿滚道均匀排布，保持架采用浪形冲压结构，既能把每颗钢球分隔开避免相互摩擦，又能预留足够的润滑脂存储空间，运行时润滑脂能随着滚动体的转动均匀覆盖整个滚道接触面，降低摩擦系数。

　　实际安装时要注意几个边界尺寸，首先是内圈的内径公差，必须和配套轴径的尺寸公差匹配，过盈量太大会导致内圈胀大，径向游隙被完全吃掉，运行时温升过快，严重的会直接抱死；过盈量太小则会出现跑内圈的情况，轴和内圈之间产生相对滑动，磨坏轴颈。其次是外圈的外径和罗拉门托安装孔的同轴度，安装孔的端面跳动要控制在0.02mm以内，不然轴承装上去之后会受到附加的倾覆力矩，滚动体和滚道的接触应力会成倍增加，使用寿命直接缩短三分之二以上。还有轴向的定位尺寸，内圈靠轴肩定位，轴肩的高度不能超过内圈的倒角高度，不然拆卸时拉马没法勾住内圈端面；外圈靠端盖或者孔用挡圈定位，挡圈的槽深要符合标准，避免运行时挡圈脱出导致轴承窜位。

　　在不同的应用场景下，这个构件的选型侧重点也不一样。用在纺织机械的罗拉支承位置时，因为车间里飞花多、环境湿度有波动，需要选带双面防尘盖的结构，防尘盖和内圈之间的间隙控制在0.1mm左右，既能阻挡飞花进入滚道，又不会因为接触过紧产生额外的摩擦阻力。用在输送线的从动辊筒位置时，因为载荷波动相对大一点，偶尔会有冲击载荷，可以选径向游隙稍大的C3组轴承，搭配带加强筋的罗拉门托基座，提升基座的刚性，避免受冲击时基座变形导致轴承卡滞。做三维建模的时候，要把滚道的曲率半径做准确，一般内圈滚道曲率半径是钢球直径的0.515倍，外圈滚道曲率半径是钢球直径的0.525倍，这个参数直接影响接触应力的分布，要是曲率半径选得太小，钢球和滚道的接触面积变小，应力集中会很明显；选得太大的话，轴承的轴向承载能力会下降，容易出现窜动。

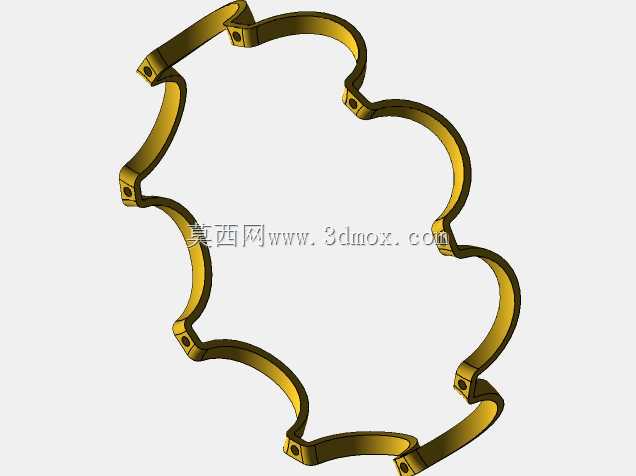

　　另外建模时还要注意保持架的兜孔间隙，每个兜孔和钢球之间要留0.2-0.3mm的间隙，保证钢球在兜孔里能自由转动，不会被保持架卡死。罗拉门托基座的安装孔位要做沉头设计，沉头的深度要匹配螺栓头的高度，保证螺栓拧紧之后不会突出基座表面，避免和周边的运动部件产生干涉。基座的底面要做平面度处理，平面度公差控制在0.03mm以内，安装时贴合面要清理干净，不能有铁屑、毛刺之类的杂物，不然轴承装上去之后会产生安装应力，运行时振动值超标。平时做设备维护的时候，只要定期补充润滑脂，检查安装螺栓的预紧力，这类构件的运行寿命能达到两万小时以上，比用滑动轴套的结构维护周期长三倍以上，而且传动效率更高，空载扭矩能降低40%左右，对于轻载连续运行的工位来说，长期运行的能耗优势很明显。
