等径三通液压管接头结构设计

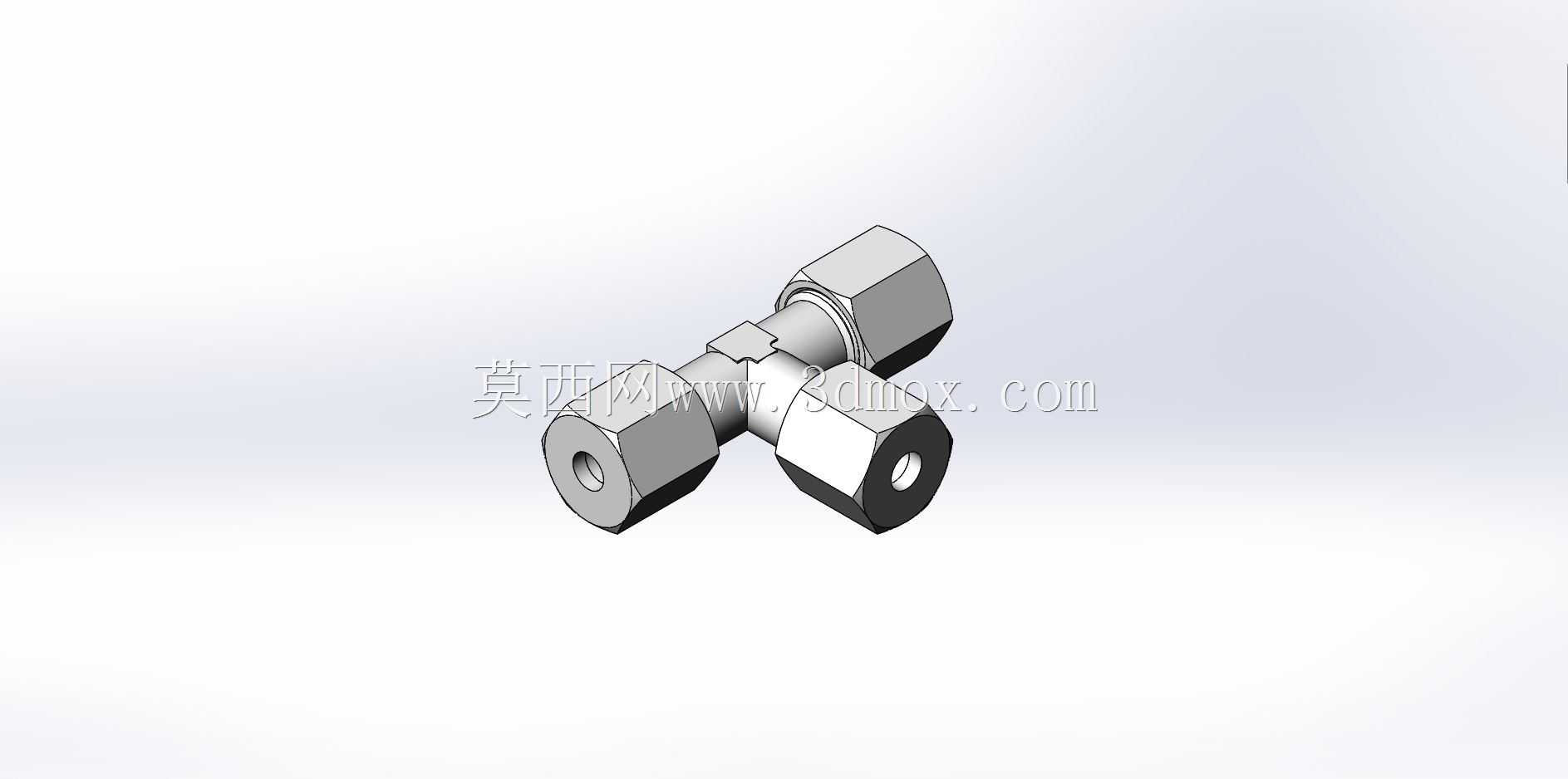

　　在流体管路系统的布设作业中，等径三通接头是实现管路分支连通的核心基础元件，这款适配6mm管径的等径三通管接头，主要面向中低压流体输送场景的管路改造与装配需求，常见于小型液压动力单元、实验室气路排布、小型设备润滑管路以及气动控制回路的搭建环节。不同于焊接式三通需要现场施焊的作业要求，这款卡套式结构的三通接头无需额外焊接工序，仅通过接头本体两端的锁紧螺母配合卡套，即可实现与金属硬管的可靠密封连接，大幅降低现场装配的作业难度，也避免了焊接作业带来的管路氧化、焊渣残留堵塞管路的风险。从结构设计逻辑来看，接头本体采用对称式三通布局，三个连通接口的通径保持一致，适配外径6mm的输送管路，本体中部的连通腔体做了圆弧过渡处理，

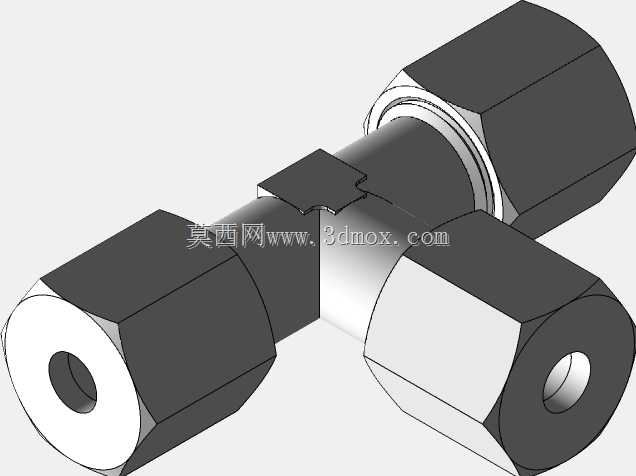

　　避免流体在腔体内部形成直角冲击，减少流体输送过程中的压损，同时也能降低介质在腔体内部的残留概率，对于输送洁净介质或者有定期吹扫需求的管路场景，这种过渡结构能有效减少吹扫死角。接头的三个接口端均设计有外螺纹配合锁紧螺母，卡套嵌入螺母与本体之间的锥面结构，当锁紧螺母按额定扭矩旋紧时，卡套会产生均匀的径向变形，紧紧咬合在管路外壁，同时卡套端面与本体锥面形成线密封结构，这种密封形式在中低压工况下具备良好的抗振动性能，即便设备运行过程中存在持续的管路振动，也不容易出现密封失效渗漏的问题。从安装边界尺寸来看，接头本体采用六角外形设计，三个接口端的六角结构尺寸统一，适配常规的开口扳手进行紧固作业，安装时不需要特殊的定制工装，现场装配的通用性较强；

　　接头整体的轴向尺寸与径向尺寸控制紧凑，在空间局促的设备内部管路布设场景中，不会占用过多的安装空间，能够适配密集排布的管路安装需求。在实际选型应用中，这类等径三通接头主要用于同管径管路的T型分支布设，比如在气动控制回路中，需要从主气路分出支路给末端气动元件供气时，就可以通过这类接头实现快速分支，不需要对主路进行截断焊接，后期维护时也可以快速拆卸更换支路元件，不会破坏主路的管路结构。接头的材质选型适配常规的矿物液压油、压缩空气、低压水等常见输送介质，密封结构在-20℃到80℃的常规工作温度区间内都能保持稳定的密封性能，能够满足大部分工业设备的管路工作环境要求。设计过程中对三个接口的同轴度做了严格控制，避免管路安装后出现别劲应力，

　　长期使用过程中不会因为装配应力导致接头本体出现裂纹或者管路变形；锁紧螺母的螺纹配合长度经过优化，既保证足够的螺纹啮合强度，避免旋紧过程中出现滑牙问题，也不会因为螺纹过长导致安装时旋紧行程过大，提升现场装配的效率。在管路装配作业时，只需要将裁切平整的管路插入接头接口，直到管路端面顶到接头内部的定位台阶，再将锁紧螺母旋至额定扭矩即可完成安装，不需要额外涂抹密封胶或者缠绕生料带，装配工序简单，对现场作业人员的技能要求较低，也能减少因为密封材料选用不当导致的管路污染问题。这类接头在长期使用过程中，如果出现密封失效的情况，只需要更换内部的卡套即可重复使用接头本体，降低设备维护的配件成本，相较于一次性的压接式接头，具备更好的维护经济性。
