垂直旋转轮毂电机格斗机器人结构

　　这款垂直旋转轮毂电机结构，主要面向小型格斗机器人赛事场景设计，这类重量级别在蚂蚁级格斗机器人赛事中应用广泛，核心是通过轮毂电机直驱的方式简化传动链路，同时搭配垂直旋转的武器端结构，实现近身对抗中的击打输出。从实际使用场景来看，这类小型格斗机器人通常在封闭的竞技擂台内运行，需要在有限空间内完成快速启停、转向、武器触发等动作，对动力单元的集成度、重量控制、响应速度都有较高要求，传统的电机加传动带、齿轮组的结构会占用更多舱内空间，同时额外增加传动损耗，而轮毂电机直驱轮组的方案，直接将动力输出端整合在行走轮内部，省去了中间传动环节的结构重量，也避免了传动结构在对抗中受冲击脱落、卡滞的风险。

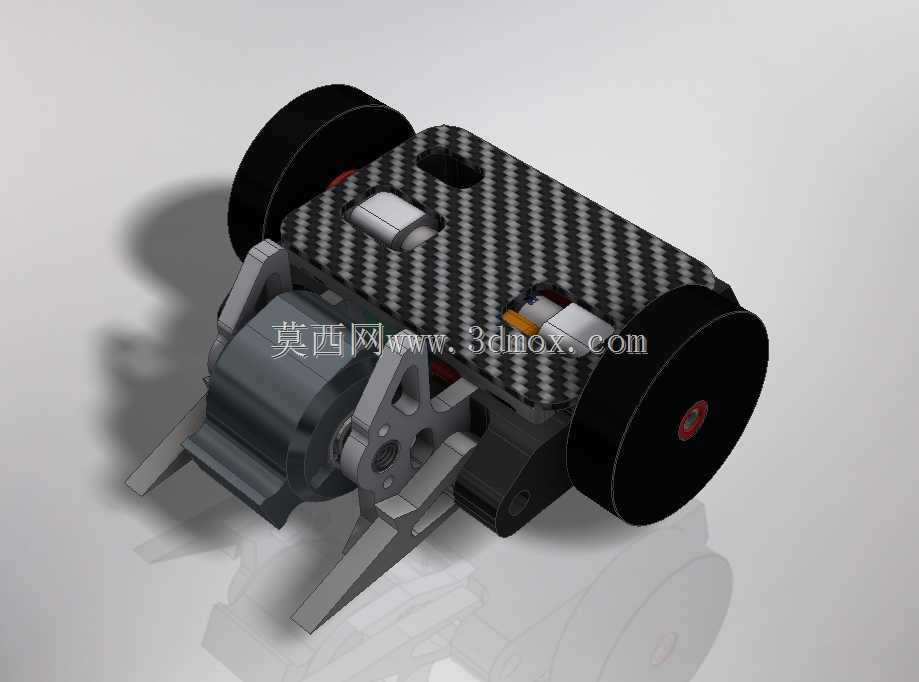

　　从功能特性上看，这套结构将行走驱动与武器旋转结构做了分区布局，上部舱体采用碳纤维纹理的盖板做防护，这类材质在同厚度下比普通ABS或铝合金板材拥有更高的比强度，能够抵御对抗中来自对方武器的刮擦、撞击，同时尽可能降低上部结构的重量，把更多重量配额留给前端的垂直旋转武器与行走动力单元。前端的垂直旋转武器采用金属切削加工的支撑臂结构，旋转击打的配重块直接安装在支撑臂的转轴端，转轴通过轴承座与主体框架连接，动力传递路径短，在高速旋转时能够积累足够的转动惯量，接触对方机器人时可以将动能快速释放，实现掀翻、破坏对方结构的效果。行走部分的两个轮毂电机对称布置在主体两侧，轮体采用高摩擦系数的橡胶材质，在擂台的木质或金属表面能够获得足够的抓地力，配合差速控制逻辑，可以实现原地转向、快速进退等动作，满足竞技过程中的走位需求。

　　设计思路上，这套结构优先遵循了格斗机器人设计中的重量分配原则，将整体重心控制在轮距中心偏前的位置，既保证前端武器下压的接触力度，又避免重心过于靠前导致行走时翘头、转向不足的问题。主体框架采用镂空的金属支架结构，在保证安装定位精度的前提下，尽可能去除非受力区域的材料，降低整体自重，所有电子元件包括电池、电调、信号接收机都布置在上下盖板形成的封闭舱内，走线沿框架内侧的线槽布置，避免对抗中线材被对方武器勾扯断裂。安装边界方面，两侧轮组的外沿宽度控制在赛事规则要求的尺寸范围内，上部盖板的最高点不超过规则限定的高度，前端武器的旋转半径经过测算，在最大旋转角度下不会触碰自身行走轮体，同时武器最低点与擂台表面保留足够的间隙，避免旋转时刮蹭台面导致动力损耗或武器卡滞。轮毂电机的安装位采用卡槽加螺丝锁紧的固定方式，既可以保证电机轴与轮体的同轴度，在受到侧向撞击时也能通过卡槽分散受力，避免电机安装脚断裂。前端武器的支撑臂与主体框架的连接位置设置了加强筋，对抗中受到的反冲击力可以通过加强筋传递到整个主体框架，避免应力集中在连接点导致结构断裂。电池的安装位设置在舱体中部靠下的位置，进一步降低整体重心，提升机器人行走和对抗时的稳定性，电调与接收机分别布置在舱体两侧，远离电机与武器的动力线路，减少动力线电流波动对控制信号的干扰。从结构细节上看，轮体与电机输出端的连接采用扁位加顶丝的固定方式，相比单纯的顶丝固定，能够传递更大的扭矩，在急加速急停或者撞击时不会出现轮体与电机轴相对滑动的问题。上部盖板与主体框架的连接采用快拆螺丝固定，方便赛前调试、赛后检修时快速打开舱体更换电池、调整参数或者更换受损零件，不需要拆解整个主体结构。前端武器的配重块可以根据实际对抗需求更换不同重量的规格，调整武器的转动惯量与击打力度，适配不同的对手与战术需求。
