156g级格斗机器人3D打印过切框架结构

　　在微型竞技格斗机器人的设计体系中，156g量级的Fairyweight级别是对结构重量控制、抗冲击性能、装配兼容性要求最严苛的细分赛道，这类参赛设备的整体重量被严格限制在156g以内，每0.1g的重量冗余都需要分配给武器系统、动力模块或者防护结构，因此承载所有核心部件的主框架设计，直接决定了整台机器人的赛场表现与使用寿命。这套过切式框架结构，正是针对该量级机器人的对抗特性开发的3D打印适配结构，完全匹配桌面级FDM3D打印的成型工艺特性，不需要额外添加支撑结构即可完成打印，成型后仅需简单去除打印毛边即可进入装配环节，大幅降低了微型格斗机器人的制作门槛与加工周期。

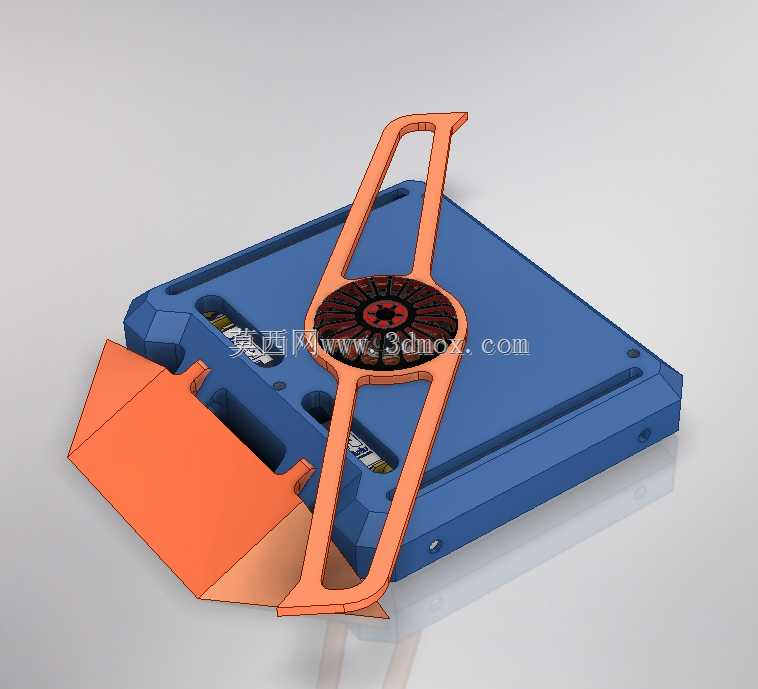

　　从实际赛场应用场景来看，Fairyweight级别的格斗机器人对抗节奏极快，单次碰撞的冲击载荷往往达到自身重量的数十倍，传统的平板拼接式框架不仅装配工序繁琐，在侧向冲击下很容易出现连接位断裂的问题。这套框架采用了一体化的异形梁结构，主受力路径沿着武器旋转轴的切线方向布置，当对手的武器接触到机身侧面时，冲击力会沿着橙色的异形支撑梁快速分散到底部的蓝色主安装板上，避免局部应力集中导致的结构碎裂。框架前端的楔形铲结构与主框架一体成型，角度经过反复对抗测试优化，既可以在正面冲撞时顺利铲起对手的机身，又不会因为楔形角度过大导致自身扎入场地防护垫失去移动能力，铲面的厚度从前端到安装位逐步递增，在保证前端铲入锋利度的同时，兼顾了根部的抗弯折强度。

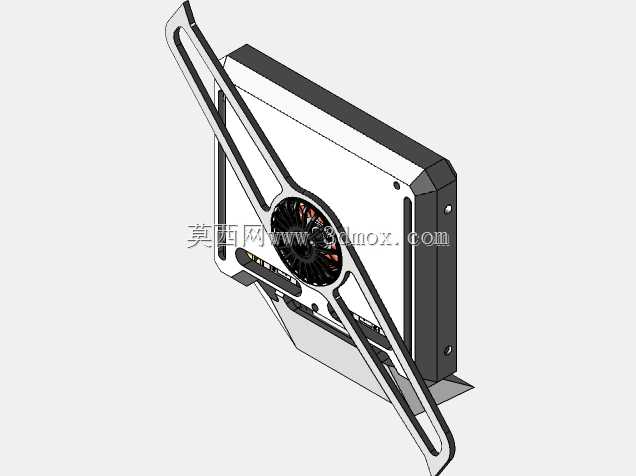

　　设计过程中充分考虑了3D打印的工艺特性，所有结构的壁厚都控制在1.2mm到2mm之间，既避免了壁厚过薄导致的打印件层间结合力不足，也不会因为壁厚过大造成不必要的重量浪费。框架上的所有安装孔位都预留了0.2mm的打印补偿量，不需要二次铰孔就可以直接适配标准的M2螺丝安装，电池、电调、驱动电机的安装位都做了限位卡槽设计，装配时不需要额外打胶固定，部件卡入卡槽后即可完成定位，既提升了装配效率，也方便赛后快速检修更换受损部件。顶部的武器安装座采用了环形加强结构，中间预留了旋转武器的避让空间，武器轴的安装位两侧做了加厚的凸台，避免武器高速旋转或者碰撞时出现轴座开裂的问题，环形结构的辐条式设计在保证结构强度的同时，尽可能去除了非受力区域的材料，进一步压缩了框架自身的重量占比。

　　从安装边界来看，底部主安装板的外形尺寸完全匹配Fairyweight级别赛事的尺寸限制要求，所有突出结构都没有超出赛事规定的机身投影范围，框架的重心位置经过优化，安装完所有电子部件与武器后，整机重心落在前后轮轴的中心偏前位置，保证移动时的抓地力与转向灵活性。框架侧面的镂空结构一方面是为了减重，另一方面也为电池接线、电机引线预留了充足的走线空间，所有走线位置都做了圆角过渡，避免打印件的锐边割破导线绝缘层造成电路故障。考虑到3D打印材料的抗冲击特性，框架的所有受力转角位置都采用了大圆角过渡，避免直角位置的应力集中问题，即使在高速冲撞中出现结构形变，圆角过渡的结构也不会像直角结构那样瞬间断裂，能够保留一定的结构完整性，保证选手在赛事过程中完成简单调整即可继续参赛。

　　不同于传统的金属切削加工框架，这套3D打印框架的迭代成本极低，选手可以根据自身的武器选型、电子部件尺寸快速调整框架的局部结构，不需要复杂的机加工工序，打印完成后即可快速验证设计效果。过切式的结构设计让框架在同等重量下，比常规的矩形框架拥有更高的侧向抗扭刚度，在对抗中即使被对手的旋转武器扫中侧面，也不会出现框架整体扭曲变形导致的传动卡滞、电池脱落等致命问题。框架底部预留了行走轮系的安装间隙，轮系的安装高度可以通过垫片在一定范围内调整，适配不同抓地力特性的场地地面，无论是光滑的木质赛场还是带防滑纹理的PVC赛场，都可以通过调整轮系高度获得最佳的移动表现。
