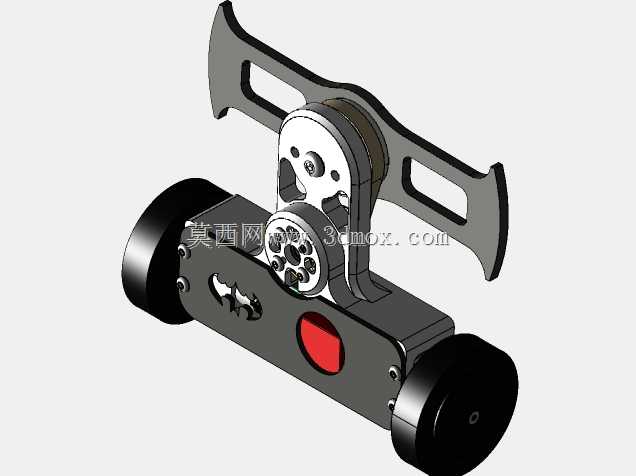

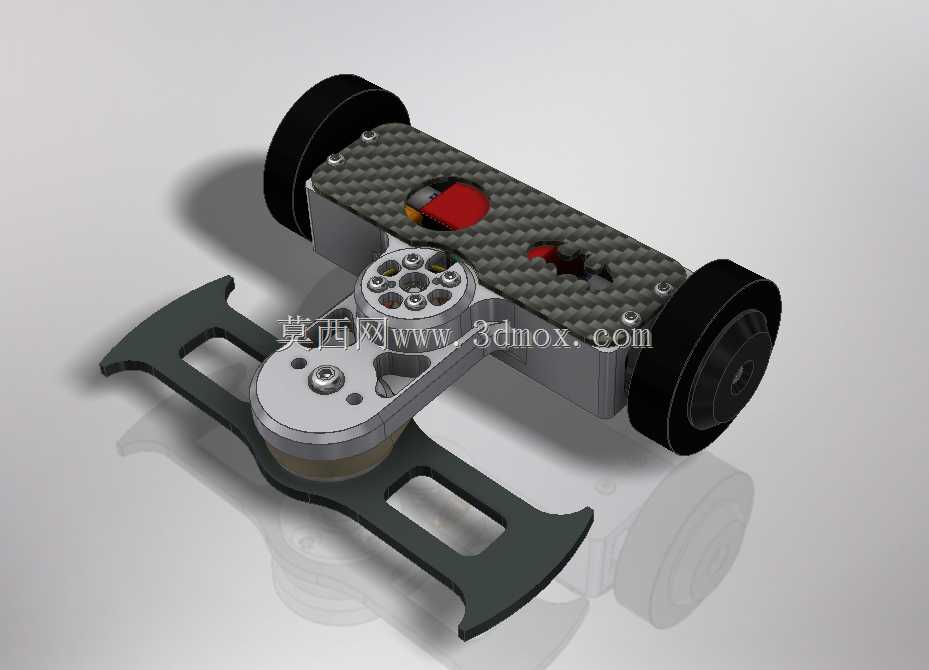

格斗机器人用一体式水平旋扣配重结构

　　在格斗机器人竞技赛事的备赛环节，配重结构的设计合理性直接决定了机器人的操控手感、武器击打效能以及赛场对抗稳定性，这款一体式水平旋扣配重正是针对1.5kg级蚂蚁组格斗机器人开发的专用配重组件，适配铝框钢筋结构的机器人主体框架，可快速完成整机重量配平与重心调整。从实际赛场应用场景来看，蚂蚁组格斗机器人对整机重量公差要求控制在±5g以内，过重会直接不符合参赛检录标准，过轻则会导致武器击打时动能不足、行进时抓地力不够，容易在对抗中被对手掀翻或者推下场地，传统的粘铅块、拧螺丝固定配重片的方式不仅调整效率低，在高速撞击下还容易出现配重脱落的问题，直接导致赛场故障。这款配重采用水平旋扣的快装结构，安装时无需额外螺丝紧固，

　　只需将底部的叉形卡脚对准铝框上的预设卡槽，旋转上部的锁紧转盘即可完成固定，整个安装过程不超过10秒，赛前调整配重位置时可以快速拆装，反复调整也不会出现螺纹滑牙、固定失效的问题。从功能特性上看，该配重整体重量为454g，属于蚂蚁组机器人的主配重块，承担了整机近三分之一的重量占比，主体采用碳纤维纹理的高强度复合壳体包裹内部高密度配重芯，在保证重量密度的同时，外壳具备极强的抗冲击性能，即使被对手的旋转武器直接扫中，也不会出现外壳碎裂、配重芯外露的情况。配重两端集成了两个橡胶行走轮，这一设计并非用于行进驱动，而是作为机器人侧倾时的辅助支撑轮，当机器人被撞击导致侧翻或者大角度倾斜时，两端的辅助轮可以接触场地地面，配合自身武器的旋转力矩快速完成复位，无需额外设计专门的复位机构，有效节省了机器人内部的安装空间。中间的旋转连接座采用7075铝合金一体铣削加工，表面做了硬质阳极氧化处理，座体上预留了6个标准安装孔位，可以直接对接格斗机器人的武器旋转主轴，既作为配重块调整整机重心，又作为武器系统的旋转连接基座，实现了一物多用的设计目标，减少了额外连接件带来的重量冗余。设计思路上，这款结构完全围绕格斗机器人的实战需求展开，没有多余的装饰性结构，底部的叉形卡脚做了圆弧过渡处理，不会在安装时刮伤铝框表面的碳纤维蒙皮，卡脚的开口尺寸适配标准20mm宽度的铝框钢筋，无需对现有机器人框架做二次打孔或者打磨修改，

　　直接可以适配市面上绝大多数蚂蚁组格斗机器人的铝框主体。锁紧转盘内部设置了碟形弹簧预紧结构，旋紧后可以提供持续的轴向压紧力，即使在持续的剧烈振动、撞击工况下，也不会出现松脱移位的问题，转盘侧面做了滚花处理，戴防滑手套操作时也能轻松施力，不需要借助额外工具。从安装边界尺寸来看，该配重整体长度为122mm，主体宽度为38mm，安装后突出框架底部的高度为16mm，安装时需要注意在框架两侧预留至少5mm的间隙，避免两端辅助轮与行走驱动轮、武器传动带产生运动干涉，配重的重心位于整体结构的几何中心位置，安装时尽量将其布置在机器人整机的重心纵向轴线上，避免出现左右重量不均导致的行进跑偏问题。实际使用中，这款配重可以根据战术需求调整安装位置，

　　若需要提升武器击打动能，可以将配重向武器端前移，增加武器端的转动惯量；若需要提升行进稳定性，可以将配重向驱动轮中心位置后移，降低整机重心高度，提升抓地力。配重壳体上预留的两个异形开孔并非减重设计，而是用于快速观察内部配重芯的固定状态，同时可以作为快拆时的施力点，当需要快速拆卸配重时，只需用平口螺丝刀插入开孔撬动即可解除锁紧，不需要徒手硬掰。在三维建模过程中，该结构的所有配合面都做了公差匹配设计，旋扣结构的配合公差控制在H7/g6，保证旋转顺畅的同时不会出现旷量，辅助轮的轮轴采用不锈钢材质，与橡胶轮之间做了过盈配合，高速旋转时不会出现轮体打滑的问题，连接座上的安装孔位位置精度控制在±0.02mm，与武器主轴对接时无需额外调整即可保证同轴度，避免高速旋转时出现动不平衡导致的振动问题。对于从事格斗机器人设计的结构工程师来说，这类集成化的配重结构可以大幅缩短备赛周期，减少单独设计配重、复位机构、武器连接座的重复工作量，同时经过赛场实战验证的结构可靠性也远高于自行设计的简易配重结构，能够有效降低赛场故障概率。
