甲虫式轮式格斗竞技机器人结构设计

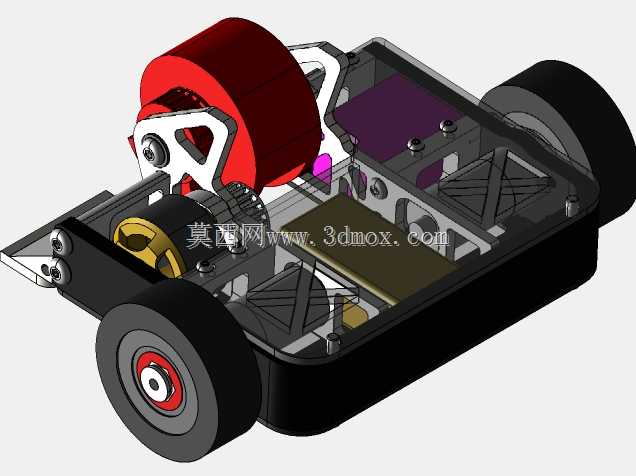

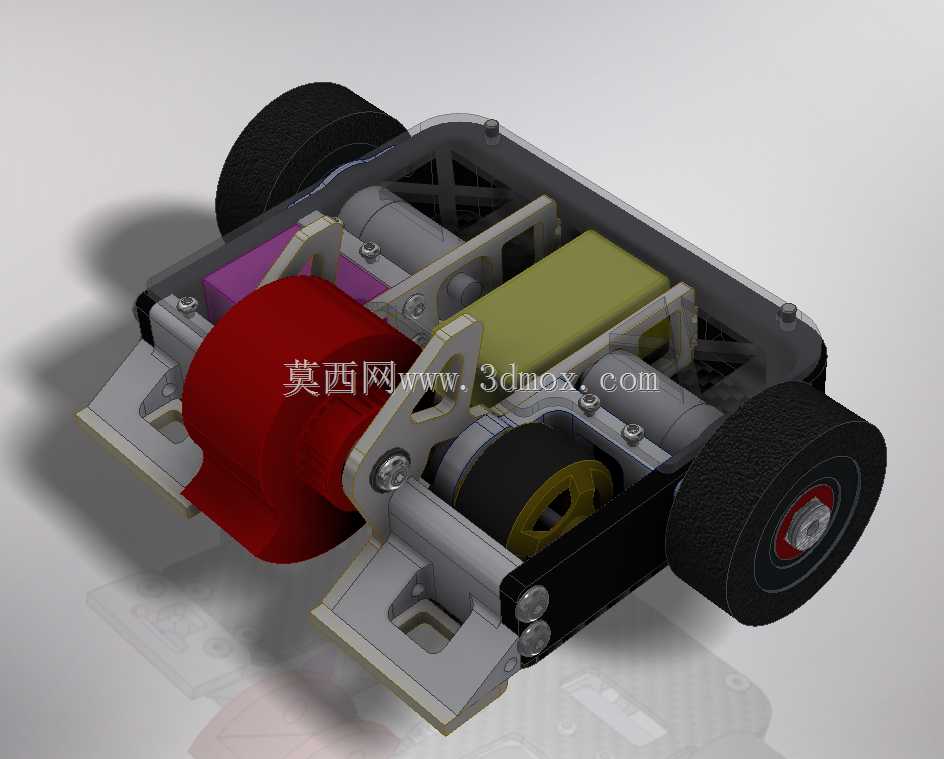

　　这款轮式格斗竞技机器人的结构设计，核心围绕小型擂台对抗场景的实战需求展开，整体采用紧凑低矮的重心布局，适配室内封闭格斗擂台的对抗规则，可在有限的擂台边界内完成高速冲撞、武器击打、姿态调整等对抗动作，常见于青少年工程实践赛事、高校机器人竞技竞赛以及民间格斗机器人爱好者的交流活动场景中。从整体布局来看，整机采用前后配重平衡的双轮驱动架构，两侧驱动轮直接搭载大摩擦力橡胶胎面，轮组安装位置贴近机身侧方最外沿，既能够最大化转向时的扭矩输出效率，也能在侧面受到对手冲击时，由轮组率先承接部分冲击力，避免内部核心结构直接受撞损坏。前部的旋转击打武器采用偏心重块设计，红色的武器护罩同时兼具结构加强与配重功能，武器驱动电机独立安装在前部支架上，

　　通过直连传动结构减少动力损耗，启动后可快速达到额定转速，通过偏心块的高速转动产生的动能对对手结构造成冲击破坏。机身中部的承载框架采用镂空式桁架结构，在保证整体结构刚度的前提下尽可能降低整机自重，框架内部预留了标准的动力电源安装位，电源采用居中布置的方式，将整机重心控制在轮轴连线的中心位置，避免急加速、急转向或者碰撞时出现侧翻、翘头等失控姿态。框架上的安装孔位全部采用标准化通孔设计，可根据实际对抗需求快速更换不同规格的驱动电机、电池容量以及武器模块，不需要对主体框架进行二次加工即可完成配置调整。两侧的悬挂支撑结构采用一体化金属支架加工，支架上设计有多层加强筋结构，既承担轮组的安装定位功能，也作为前部武器模块的后部支撑，

　　在武器击打产生反向冲击力时，可将冲击力快速分散到整个机身框架上，避免局部应力集中造成支架断裂。机身前部下方设计有楔形导流支撑结构，在与对手正面接触时可顺势滑入对手机身下方，通过抬升对手轮组的方式让对手失去移动能力，同时该结构也能在机身前部受撞时承接冲击力，保护前部武器的传动结构不受直接撞击。从安装边界来看，整机的所有突出部件都控制在主体框架的外轮廓范围内，武器旋转时的最大外沿不超出机身宽度，轮组的最外侧与机身侧框架齐平，避免在擂台边缘移动时被护栏勾挂，也能减少对抗中突出部件被对手直接攻击损坏的概率。底部的离地间隙经过反复调校，既保证了在不平整的擂台表面移动时不会出现底盘剐蹭卡滞，也不会因为离地过高导致整机重心上抬，

　　降低对抗中的稳定性。驱动轮的轮毂采用轻量化镂空设计，轮轴处安装有双轴承支撑结构，可承受对抗中产生的径向与轴向复合冲击力，避免轮轴受撞变形导致移动卡滞。机身的上层盖板采用快拆式设计，通过侧边的快拆螺丝固定，日常维护、更换电池或者调整内部线路时不需要完全拆解整机框架，可大幅缩短赛前调试与故障排查的时间。布线通道全部设计在框架的内侧凹槽内，所有动力线与信号线都沿着框架内侧布置，通过线卡固定在结构凹槽中，避免移动或者对抗中线路被拉扯脱落，也能防止武器转动或者部件移位时剐蹭线路造成短路。前部武器的转轴处设计有可拆卸的防护挡板，可在日常调试、运输过程中覆盖武器旋转区域，避免误触造成安全隐患，参赛时可快速拆除挡板进入竞技状态。整机的结构件全部采用模块化拆分设计，每个独立部件都有对应的定位销孔，装配时不需要复杂的调校即可保证装配精度，单个部件损坏后可单独更换，不需要替换整个主体框架，降低了日常使用与参赛的维护成本。在实际对抗场景中，这种低重心双轮驱动的架构可实现原地零半径转向，在狭小的擂台空间内可快速调整朝向，始终将前部武器对准对手方向，配合大扭矩驱动电机可实现短距离内的快速加速，借助冲撞动能配合旋转武器的击打力，可对对手的外部防护结构、轮组以及框架连接部位造成有效破坏。框架的镂空设计同时兼顾了散热需求，驱动电机与武器电机长时间高负载运行产生的热量，可通过框架的镂空空隙快速散出，避免连续对抗过程中电机过热导致动力衰减。
