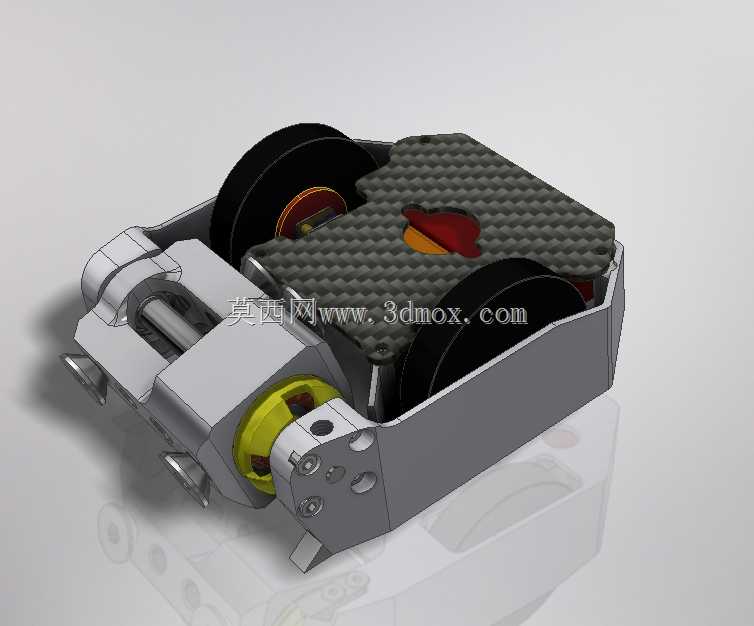

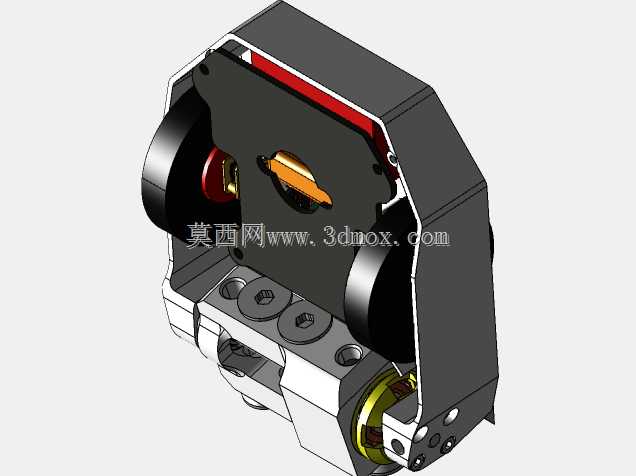

带铝制轮毂电机的一体式鼓形配重结构

　　该结构件主要面向小型格斗竞技机器人的整机配重与行走集成需求设计，在格斗机器人的对抗场景中，整机重量分配直接决定了对抗时的冲击稳定性、行走抓地力以及被击打后的复位能力，这类一体式配重结构将配重功能与行走驱动模块做集成化设计，能够在严格的赛事重量限制下最大化利用舱内空间，避免零散配重块占用额外安装位，同时减少装配环节的紧固件数量，降低对抗中紧固件受冲击松脱的风险。从功能特性来看，该组件将454g的配重主体与双轮驱动单元整合为单一模块，配重主体上表面做了防滑纹理处理，既可以在装配时增大与上层机身盖板的接触摩擦力，减少机身盖板受冲击后的位移，也能在机器人被掀翻后提供一定的摩擦接触点，辅助机器人完成复位动作。

　　配重主体的轮廓做了多段圆弧过渡处理，没有突出的尖锐棱角，一方面能够减少对抗中被对方武器勾挂的概率，另一方面也能在受到侧向冲击时将冲击力分散到整个安装基面，避免局部应力集中导致的安装位开裂。设计思路上，该结构没有采用传统的“配重块+独立电机座”的分体装配方案，而是将电机安装位直接集成在配重基体的侧部，行走轮的安装轴线与配重重心做了同轴度匹配，使得行走轮承受的机身重量能够均匀作用在轮毂轴承上，避免偏载导致的轴承过早磨损。铝制轮毂的设计兼顾了轻量化与结构强度，轮毂与电机输出轴采用扁位配合传递扭矩，相比顶丝固定的方式能够承受更大的冲击扭矩，在对抗中发生撞击时不会出现轮组松脱打滑的问题。轮毂外侧的轮缘做了加厚处理，能够承受侧向撞击带来的形变，

　　轮面采用高摩擦系数的材质包裹，在竞技场地的防滑涂层表面能够提供足够的抓地力，避免推挤对抗中出现打滑失位。从安装边界来看，该组件的整体外轮廓做了收边处理，两侧安装支脚的孔位间距匹配主流小型格斗机器人的底盘安装标准，支脚上的安装孔采用沉孔设计，装配后紧固件头部不会突出于组件下表面，保证组件与底盘基面的完全贴合。组件前部的两个楔形突出结构兼具防撞和支撑功能，在正面受到撞击时能够先于轮组接触冲击源，将冲击力直接传递到配重基体上，保护轮毂和电机轴不受直接冲击；当机器人出现前倾趋势时，楔形结构能够先接触场地表面形成支撑，避免电机端盖直接磕碰场地造成损坏。组件侧部的多个减重孔并非单纯为了减轻重量，而是经过重心校准后开设的，

　　在保证整体配重重量符合设计值的前提下，通过开孔位置调整将组件的重心控制在两轮轴线的中心位置，避免整机出现重心偏置导致的行走跑偏。在实际装配场景中，该集成式组件可以直接通过四个紧固件固定在底盘的预设安装位，不需要额外调整电机与配重的相对位置，能够大幅缩短整机装配调试的周期，同时因为减少了配合面的数量，装配后的整体刚性比分体式结构提升明显，在受到连续冲击时不会出现分体部件之间的相对窜动。配重基体的材质选用高密度合金材料，在有限的体积内达到设计所需的重量值，相比采用钢材拼接的配重结构，相同重量下体积更小，能够为上层的武器系统、控制电路留出更多的安装空间。电机的走线槽直接开设在配重基体的内侧，走线后可以通过盖板封闭，避免对抗中导线被对方武器勾扯断裂，同时导线在槽内不会与运动的轮组发生摩擦，减少长期运行中的导线磨损风险。轮组与配重基体之间预留了足够的跳动间隙，即使轮毂受冲击发生轻微形变，也不会与配重基体发生摩擦卡滞，保证行走功能的可靠性。该结构的设计充分考虑了格斗机器人对抗场景中的各类失效形式，从抗冲击、易装配、空间利用率等多个维度做了平衡，适合1.5kg级别的格斗机器人作为行走与配重一体化模块使用，在选型时只需要匹配对应的安装孔位即可完成适配，不需要额外做结构修改。
