工业机柜用双旋钮温控恒温装置结构

　　在工业电气控制柜、通讯基站机柜、户外成套配电设备的内部配套件选型中，这类紧凑型恒温控制装置是保障柜内元器件工作在适宜温度区间的核心部件，很多刚接触成套设备结构设计的工程师容易忽略温控类配件的安装边界预留，等到布线阶段才发现安装位干涉、调节旋钮被线槽遮挡，反而拖慢整体项目进度。从实际应用场景来看，这类恒温装置主要承担两类功能：一是低温环境下联动加热器启动，避免柜内出现凝露导致绝缘性能下降，二是高温状态下触发散热风扇运转，防止PLC、继电器、变压器这类发热器件长期超温运行缩短寿命，部分场景下也会配合信号回路做超温报警触发，给运维人员传递柜内温度异常的提示。

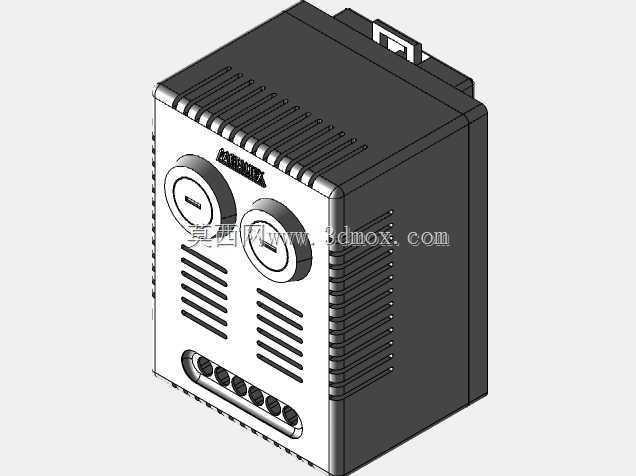

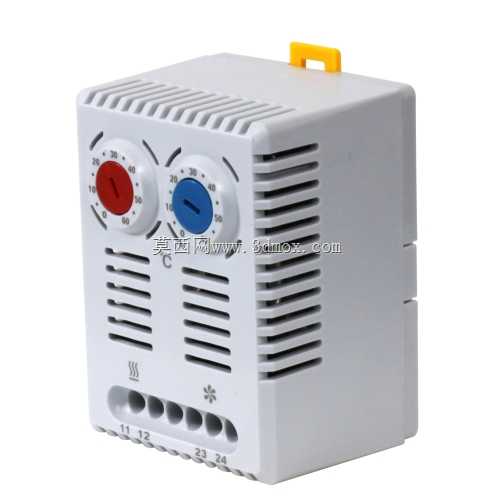

　　从结构设计思路上拆解，这款装置采用了标准导轨卡装的适配结构，背部自带的卡扣可以直接卡入35mm标准DIN导轨，不需要额外打孔固定，适配市面上绝大多数成套柜的安装梁规格，这也是工业电气配件通用化设计的典型思路——尽量减少现场安装的额外加工量，降低装配工时。正面布局的两个旋钮分别对应温度设定区间的上下限调节？不对，仔细看结构细节，其中一个旋钮负责启动温度阈值设定，另一个负责温差回差调节，这种双旋钮设计相比单旋钮固定回差的产品，能适配不同发热功率的柜内场景，比如内部发热量大的变频柜，可以把回差调大避免风扇频繁启停，而对温度波动敏感的精密仪表柜，则可以缩小回差让柜内温度更稳定。正面的格栅区域是内部感温元件的空气对流通道，设计时特意把格栅做了倾斜式的筋条，既保证空气能顺畅流通接触感温元件，又能避免灰尘、凝露直接滴落到内部电路上，底部的多组接线端子采用了压线式结构，接线时不需要焊接，直接把剥好的线芯插入端子拧紧螺丝即可，端子旁预留了清晰的标识位，现场接线时不容易接错触点。

　　关于外形尺寸与安装边界，这款装置的整体轮廓是方正的紧凑型结构，宽度适配标准导轨安装的模数尺寸，安装后突出导轨表面的高度控制在合理范围，不会和柜内正面安装的仪表、按钮产生干涉，需要注意的是安装时要在装置上下方预留至少20mm的空气流通空间，不能把装置紧贴线槽或者其他发热器件安装，否则会因为局部空气不流通导致感温偏差，出现控温不准的问题。很多新手建模时容易忽略的细节是，装置顶部的卡扣按压位需要预留操作空间，后期更换维护时需要用螺丝刀按压卡扣才能把装置从导轨上取下，如果建模时把顶部空间完全被线槽挡住，后期维护就只能拆周边配件，非常麻烦。另外正面的两个旋钮都做了防滑的滚花边缘，即使运维人员戴着手套也能顺畅调节温度设定值，旋钮旁预留了刻度标识的位置，调节时可以直观看到设定的温度值，不需要外接测温设备反复校准。

　　从结构可靠性角度看，外壳采用了阻燃级的工程塑料材质，表面做了细磨砂处理，既不容易留下划痕，也能在柜内出现局部短时高温时避免外壳熔化变形，外壳的拼接缝隙做了错位的止口设计，能阻挡大部分灰尘进入内部，适配工业现场多尘的使用环境。在做三维建模时，需要重点还原几个关键配合尺寸：一是背部导轨卡扣的卡槽尺寸，必须和标准35mmDIN导轨的尺寸匹配，卡扣的弹性行程要留够，保证安装时能顺畅卡入，拆卸时按压有足够的变形空间；二是正面旋钮的旋转行程，要保证旋钮能从最小刻度到最大刻度顺畅旋转，不会和外壳的开孔边缘产生摩擦卡滞；三是底部接线端子的压线范围，要匹配常用的0.5-2.5平方多股铜芯线的线径，端子的螺丝孔深度要足够，避免拧紧时螺丝脱出。

　　在实际选型配套时，这类恒温装置通常会和柜内加热器、散热风扇做联动回路设计，建模时要提前考虑周边器件的布局，不要把装置装在加热器的正上方，否则加热器的热量直接上升烘烤装置，会导致感温元件检测到的温度比柜内实际平均温度高，提前触发风扇停转或者加热器断开，出现控温偏差。也不要把装置装在靠近柜外进风口的位置，否则外界的冷空气直接吹到感温元件上，会导致装置误判柜内温度过低，长时间启动加热器造成能源浪费。合理的安装位置应该是在柜内中部高度，和主要发热器件保持水平方向100mm以上的距离，周边无遮挡空气流通的构件，这样检测到的温度才是柜内的平均工作温度，控温精度才能达到设计要求。
