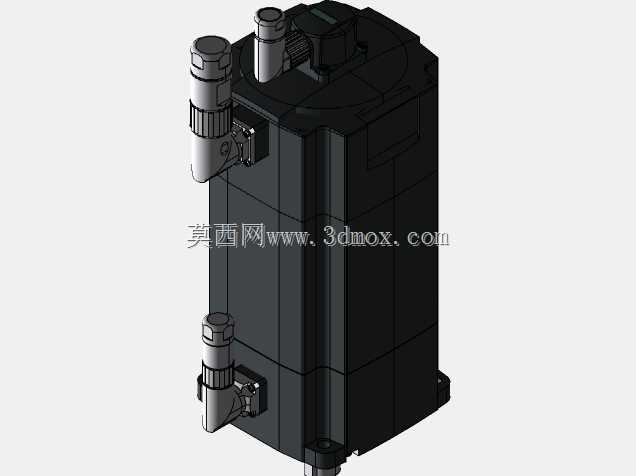

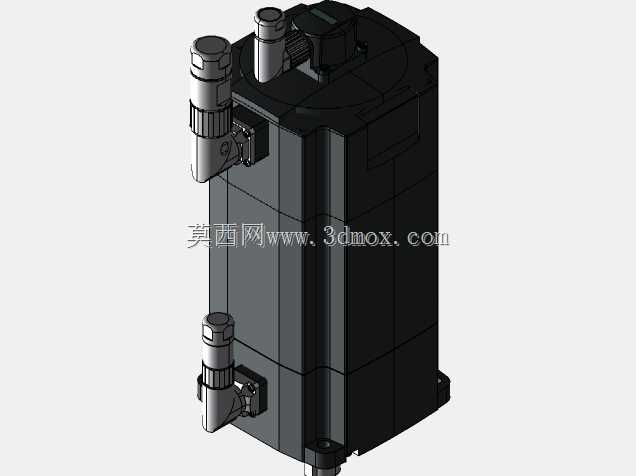

西门子1FL6系列伺服电机高精度三维结构模型

　　在自动化产线升级、精密数控机床进给、工业机器人关节驱动、包装机械定长送料、电子制造贴装设备点位运动这些对位置控制精度、转速响应速度有严苛要求的场景里，伺服电机始终是动力输出端的核心执行部件，本次还原的西门子1FL6系列伺服电机结构，完全参照实物安装与接口尺寸做全细节建模，能直接用于设备整体装配的干涉校验、布局模拟环节。从实际设备选型适配的角度看，这款伺服电机的本体采用方形叠压壳体结构，壳体表面做了轴向散热筋设计，建模时完整还原了散热筋的排布间距与凸起高度，在做设备布局仿真时，可以直接模拟电机与周边安装板、走线槽、相邻传动部件的安全间隙，避免实际装配时出现散热空间不足、部件磕碰的问题。电机本体上的两个快插式连接器，

　　分别对应动力供电与编码器信号传输，建模时还原了连接器的安装角度、伸出长度与接头锁紧结构，在做整机三维布线时，可以直接参照接口位置规划线缆走向，预留足够的线缆弯曲半径，避免实际走线时出现线缆弯折应力过大、接头受力松脱的隐患。电机输出轴端的安装法兰、轴伸直径与键槽尺寸，完全按照对应型号的安装规范还原，在做传动结构匹配时，可以直接搭配同步带轮、联轴器、行星减速机等传动件做装配模拟，校验轴伸配合长度、键的配合公差是否符合设计要求，不用反复核对二维手册的尺寸参数。从设计思路的还原层面，这款电机的本体结构充分考虑了工业现场的安装兼容性，底部安装孔位采用标准伺服电机安装尺寸布局，既可以用法兰式安装固定在设备安装立板上，

　　也可以用底脚式安装固定在设备机座平面，建模时完整还原了两种安装方式对应的孔位坐标、沉孔深度，在做设备结构设计时，可以直接调用模型匹配安装板的孔位加工尺寸，减少孔位设计出错的概率。电机尾部的编码器防护结构、本体上的铭牌安装凹槽也都做了细节还原，在做设备虚拟调试、产线数字孪生搭建时，模型的外观细节度足够支撑可视化展示需求，不会因为细节缺失影响整体仿真的真实感。在实际设备的动态仿真环节，这款模型的质心位置、转动惯量参数可以参照同型号实物参数赋值，在做电机选型校核时，可以直接结合负载的转动惯量、运动加减速曲线，验算惯量匹配比是否在合理区间，避免选型时出现电机裕量不足或者资源浪费的问题。很多工程师在做设备三维设计初期，

　　往往会忽略电机本体的接头、接线盒等突出结构的尺寸，导致实际装配时出现线缆和周边部件干涉、电机无法顺利装入安装位的问题，这个模型把所有外凸结构的尺寸都做了1:1还原，在布局阶段就能把所有干涉问题排查清楚，大幅减少后期改图的工作量。另外，电机本体的表面圆角、安装面的平面度相关结构特征也都做了还原，在做设备的外观渲染、方案汇报展示时，模型的质感足够支撑高精度渲染需求，不用再额外做外观细节的补全工作。对于做非标自动化设备设计的工程师来说，这类成熟量产伺服电机的精准三维模型，能大幅缩短方案设计阶段的建模时间，把更多精力放在传动结构优化、设备动作逻辑调试上，而不是花费大量时间测绘电机的每个尺寸细节。在做设备的维护仿真培训时，这个模型也可以用来模拟电机的拆装流程、接头插拔操作，让运维人员提前熟悉电机的安装结构，减少现场维护的误操作概率。
