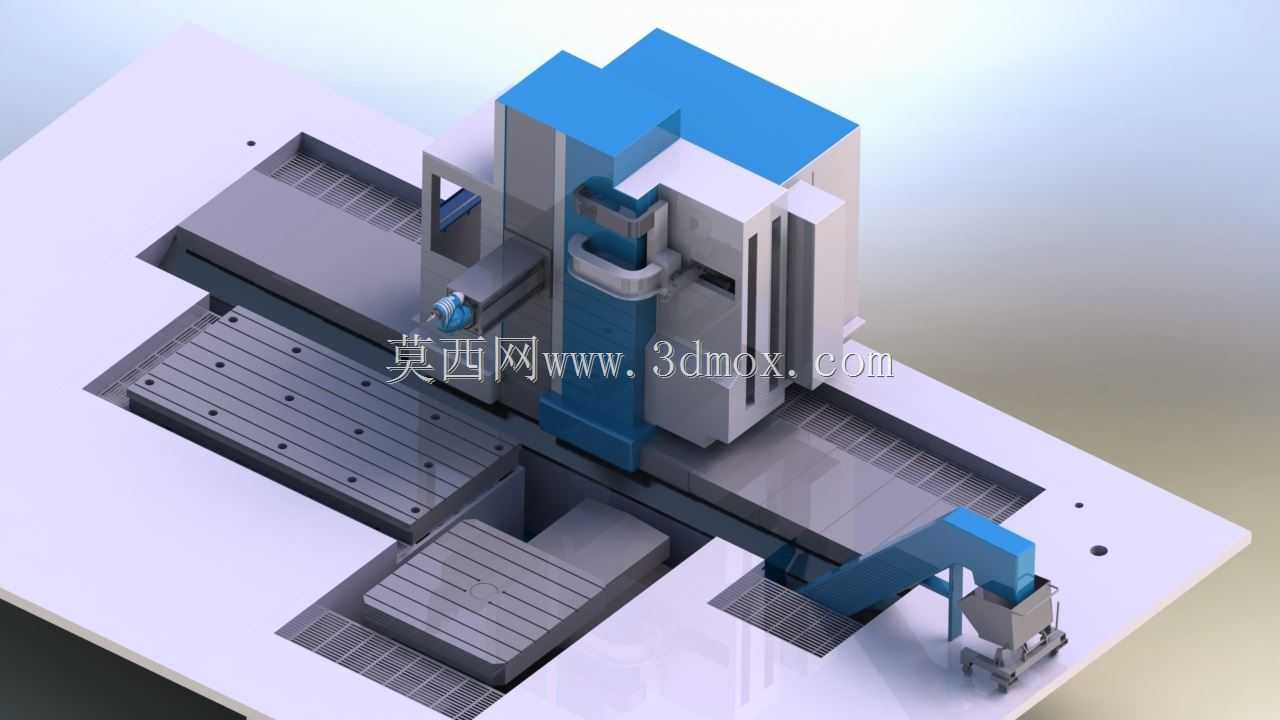

立式数控加工中心整机结构三维数模

　　这套立式加工中心的三维结构，完整还原了设备从床身基座到主轴单元、排屑系统、工作台组件的全部装配关系，在做车间布局规划、产线改造仿真、机床结构二次优化设计时，都可以直接作为基础参考模型使用。从实际加工场景来看，这类设备主要承担板类、盘类、壳体类精密零件的铣削、钻削、镗削、攻丝等多工序加工任务，在通用机械制造、汽车零部件加工、模具型腔加工、航空航天结构件加工领域都有极高的普及率，是离散制造车间里核心的金属切削加工单元。

　　从结构设计逻辑来看，模型里的床身采用整体式铸铁结构布局，宽大的底部基座延伸到排屑槽两侧，既能够承载主轴箱高速往复运动带来的动态载荷，也能为整机提供足够的阻尼，抑制重切削时的振动传导，保证加工面的粗糙度达标。主轴单元采用立式立柱导轨挂载的设计，Z向导轨跨距经过加宽处理，主轴箱沿导轨做上下进给运动时，悬臂伸出量控制在合理范围内，避免长行程加工时出现主轴低头的精度偏差；X向进给由工作台沿床身横向导轨移动实现，Y向进给则由滑鞍带动工作台做纵向移动，三个轴向的导轨安装面都在模型里做了完整的安装位预留，建模时已经考虑了导轨滑块的装配间隙、丝杠螺母座的安装定位基准，和实际设备的装配公差要求保持一致。

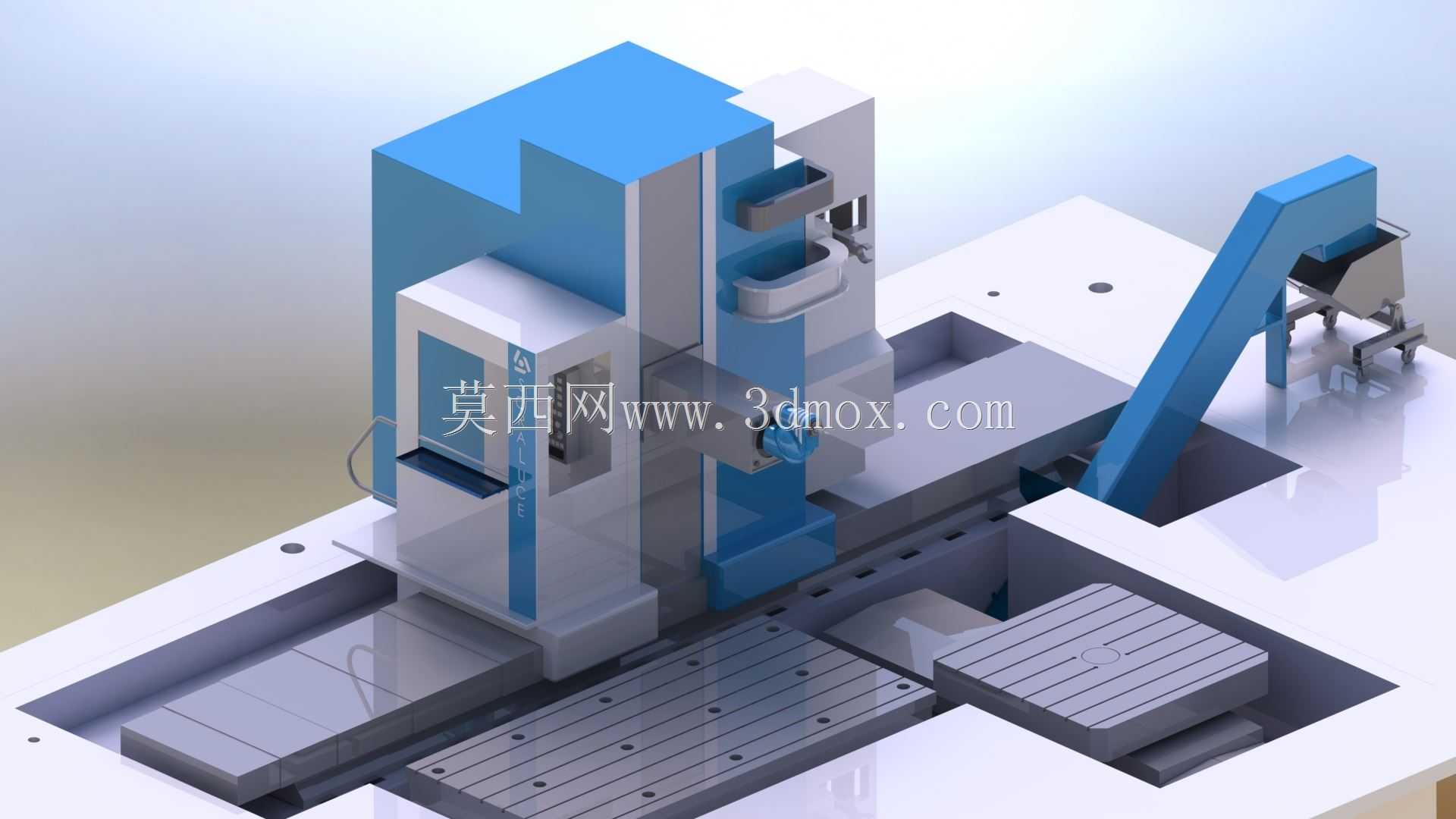

　　模型附带的斜置式链板排屑装置，布置在工作台的侧下方，切屑从工作台两侧的落屑口直接滑入排屑器，通过链板输送将加工产生的金属切屑自动排出设备外部，不需要人工频繁清理工作台区域的积屑，能够适配长时间连续自动化加工的生产需求。工作台采用T型槽结构设计，槽间距、槽宽尺寸都符合通用机床夹具的安装标准，不管是使用机用平口钳、回转分度头还是专用定制工装，都可以直接通过T型螺栓完成装夹，工作台的承载边界、行程范围在模型里都做了明确的结构限位，做产线仿真时可以直接提取参数判断加工零件的尺寸适配性，避免出现工件超程、工装干涉的问题。

　　从安装边界来看，整机的占地尺寸、底部地脚螺栓的安装孔位都在模型里做了1:1还原，做车间设备布局时，可以直接导入工厂布局模型中，核对设备与周边物料通道、上下料机械手、料仓的安全距离，提前规划切削液管路、电力线缆的走线位置，减少现场安装时的管线干涉问题。主轴端面到工作台面的最大最小距离、各轴向的硬限位位置也都通过结构件的止口做了明确标识，在做加工工艺仿真时，可以直接用来判断刀具长度、工件装夹高度是否在设备的加工行程范围内，提前规避超程撞机的风险。

　　另外模型里的防护结构也做了完整还原，主轴区域的伸缩防护罩、床身两侧的导轨防护板都按照实际设备的折叠行程做了可动结构预留，在做机床运动仿真时，可以直观看到防护罩随轴向移动的伸缩状态，检查防护结构和运动部件是否存在干涉，对于做机床改造、加装第四轴转台、加装自动测头的设计人员来说，这套模型可以直接作为干涉检查的基础载体，不需要从零开始搭建整机结构，能够大幅缩短前期方案设计的建模周期。
