直插式单联七段数码显示器件结构

　　这款七段显示器件是工业数显场景里最基础也最常用的人机交互终端组件，日常做小型控制板、仪表盘面设计的时候，选型阶段最先要核对的就是引脚排布与安装边界，毕竟这类直插器件一旦焊装到PCB上，后期更换的返修成本不低。从实际应用场景来看，它常被嵌入到小型温控器面板、计数器表头、小型设备的故障代码显示区，不需要复杂的驱动协议，通过对应段引脚的电平控制就能组合出0-9的阿拉伯数字，部分场景下还能通过段码组合显示简单的字母符号，满足基础的数值反馈需求。

　　从结构设计思路来看，这款器件采用了黑色阻燃塑壳作为主体封装，正面预留了透明显示窗口，内部的七段发光段与小数点标识都做了对位固定，避免长期使用后出现段码偏移的问题。引脚采用直插式设计，上下两排引脚分别对应不同的段码与公共端，引脚间距符合常规通用PCB的孔位设计标准，不需要额外定制转接板就能直接适配常规的数显驱动电路。塑壳侧面做了微小的定位凸台，在插件焊接的时候可以卡在PCB对应的定位槽里，避免过波峰焊的时候器件出现歪斜偏移，保证显示面与设备面板的装配平整度。

　　实际选型的时候要注意，这类器件的安装深度要和设备面板的内部预留空间匹配，这款器件的塑壳主体厚度不大，适合薄型面板的嵌入式安装，正面显示区域的边缘做了微小的倒角，和面板开孔装配的时候不会出现卡滞，也能避免边缘刮伤操作人员。引脚的长度预留了足够的焊装余量，穿过PCB后剩余的引脚长度既可以保证焊接可靠性，也不会因为过长触碰到板上其他元器件造成短路。从功能特性上来说，单联七段的设计足够覆盖单数字位的显示需求，右下角预留的独立小数点点位，可以配合数值显示做小数位标识，满足电压、电流、温度等带小数参数的显示需求。

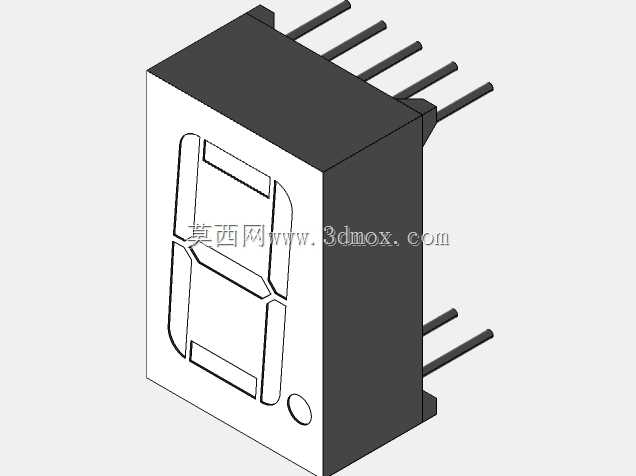

　　做三维建模的时候，要重点还原塑壳的外形轮廓、引脚的直径与伸出长度、显示窗口的段码轮廓，这些细节直接影响后续做PCB布局、面板开孔设计时的干涉检查准确性。很多新手建模的时候容易忽略引脚的排布间距，导致导出的模型导入PCB设计软件后出现孔位不匹配的问题，实际做结构校验的时候，要重点核对每根引脚的中心距、塑壳定位凸台的尺寸与位置，保证模型和实物的装配尺寸完全一致。另外，显示面的平面度也要做准确还原，毕竟装配的时候显示面要和面板的透明视窗对齐，如果模型里显示面的角度有偏差，实际装配后就会出现显示区域偏移、视窗漏边的问题。

　　在设备实际使用过程中，这类直插式七段显示器件的抗振性能要比贴片式器件更好，适合在有小幅振动的工业设备场景下使用，塑壳的封装可以有效阻挡日常的灰尘、少量飞溅的液体接触到内部的发光段与引脚焊接点，提升器件在工业现场的使用寿命。做结构设计的时候，还要考虑器件的焊接耐温特性，模型里的塑壳外形要和实际耐温区间的实物尺寸一致，避免过回流焊或者波峰焊的时候因为塑壳受热变形导致尺寸偏差，影响最终的装配效果。
