直径50毫米机夹式成型铣刀三维建模

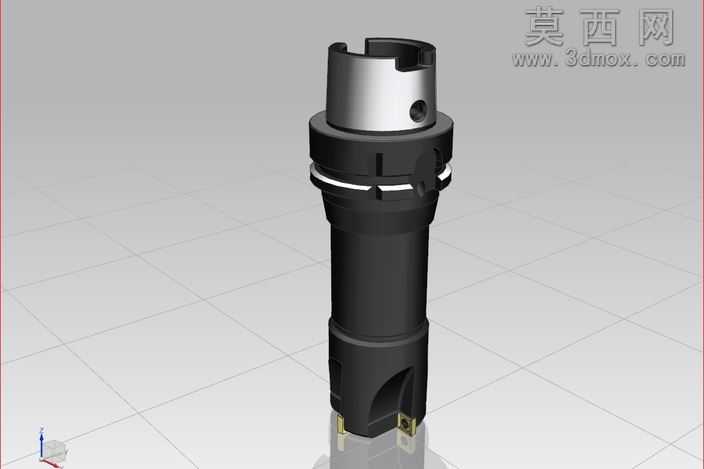

本模型为直径50毫米的机夹式成型铣刀，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机加工刀具的实际设计规范，完整还原了刀具各部分的装配关系与结构细节。模型顶部为标准CAPTO刀柄接口结构，精准复刻了刀柄的定位卡槽、锁紧孔位与配合锥面，保证接口部分与实际主轴装夹结构的尺寸一致性，可直接用于虚拟装夹验证与加工仿真场景。刀柄主体部分采用分段式结构设计，依次设置了法兰定位台、减震环槽、锁紧拨块结构，建模时对各段的同轴度公差进行了参数化约束，还原了刀具高速旋转所需的动平衡结构特征。刀头部分为成型切削结构，采用机夹式刀片安装设计，完整构建了刀片定位槽、压紧螺钉孔、排屑槽的曲面结构，其中排屑槽采用螺旋曲面扫掠成型，曲面曲率完全匹配实际切削排屑的流线要求，刀片安装位的定位面设置了精准的角度约束，保证刀片装夹后切削角度符合成型加工的参数要求。材质渲染阶段，对刀柄主体的合金钢材质进行了哑光发黑质感处理，还原了刀具表面氧化处理的视觉效果，顶部接口部分设置了金属抛光质感，呈现出精密配合面的高光金属特性，刀片部分采用硬质合金材质渲染，搭配刃口的细微倒角细节，减震环槽内的橡胶密封圈采用半哑光黑色橡胶材质，区分不同部件的材质属性。建模过程中对刀具的内部冷却通道也进行了结构还原，从刀柄顶部的冷却注入口到刀头的出口位置，构建了完整的内冷通道结构，可用于验证冷却介质的流通路径。整体模型采用分层装配建模逻辑，各零件可独立拆分编辑，所有配合面均设置了贴合约束，既可以用于数控加工仿真的刀具库搭建，也可作为刀具设计教学的结构演示案例，成型切削部分的轮廓参数可根据加工需求进行参数调整，适配不同型面的成型铣削加工场景。
