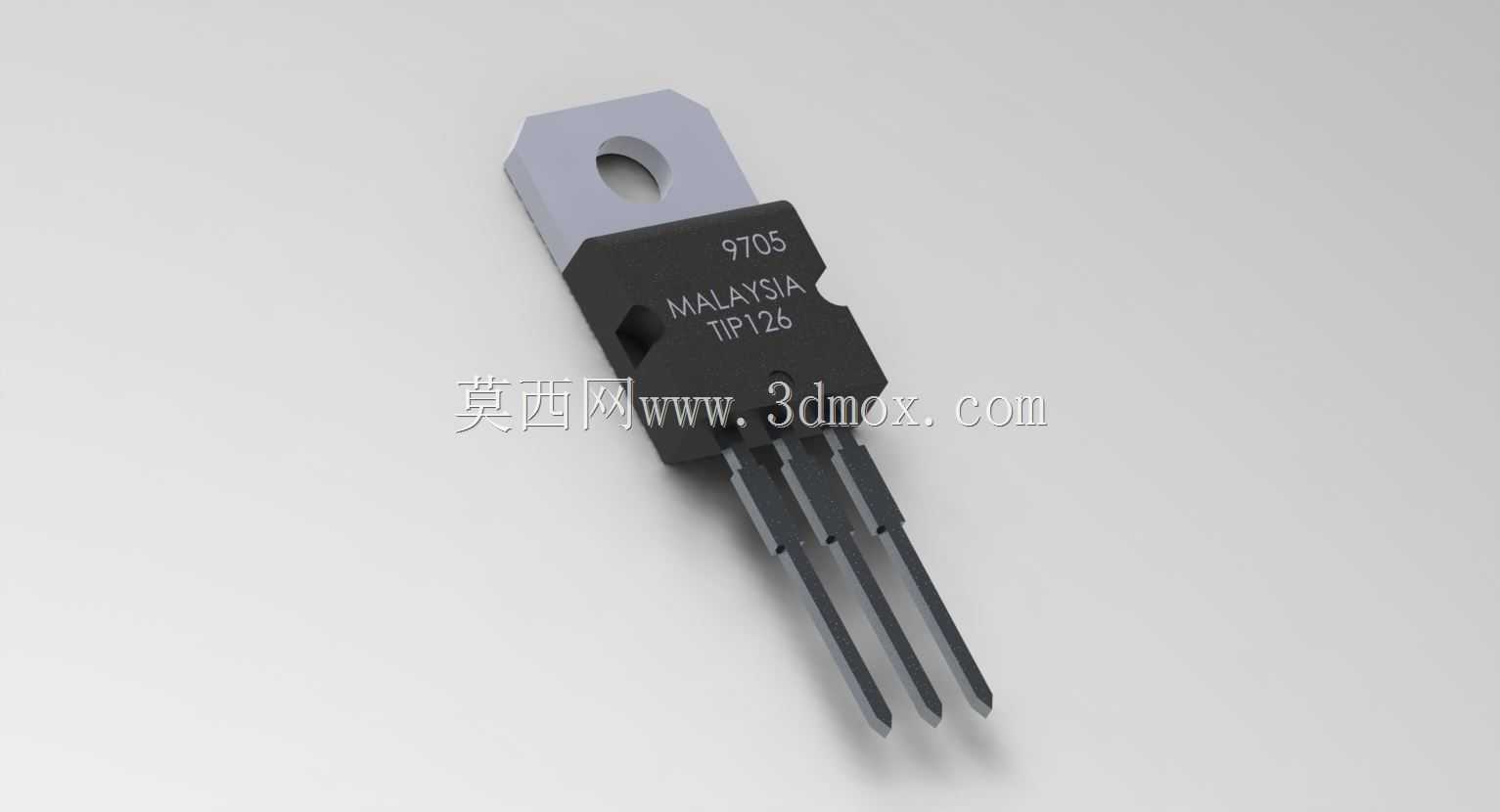

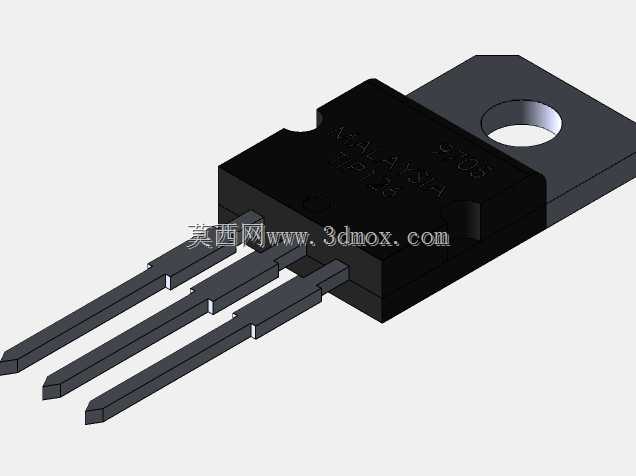

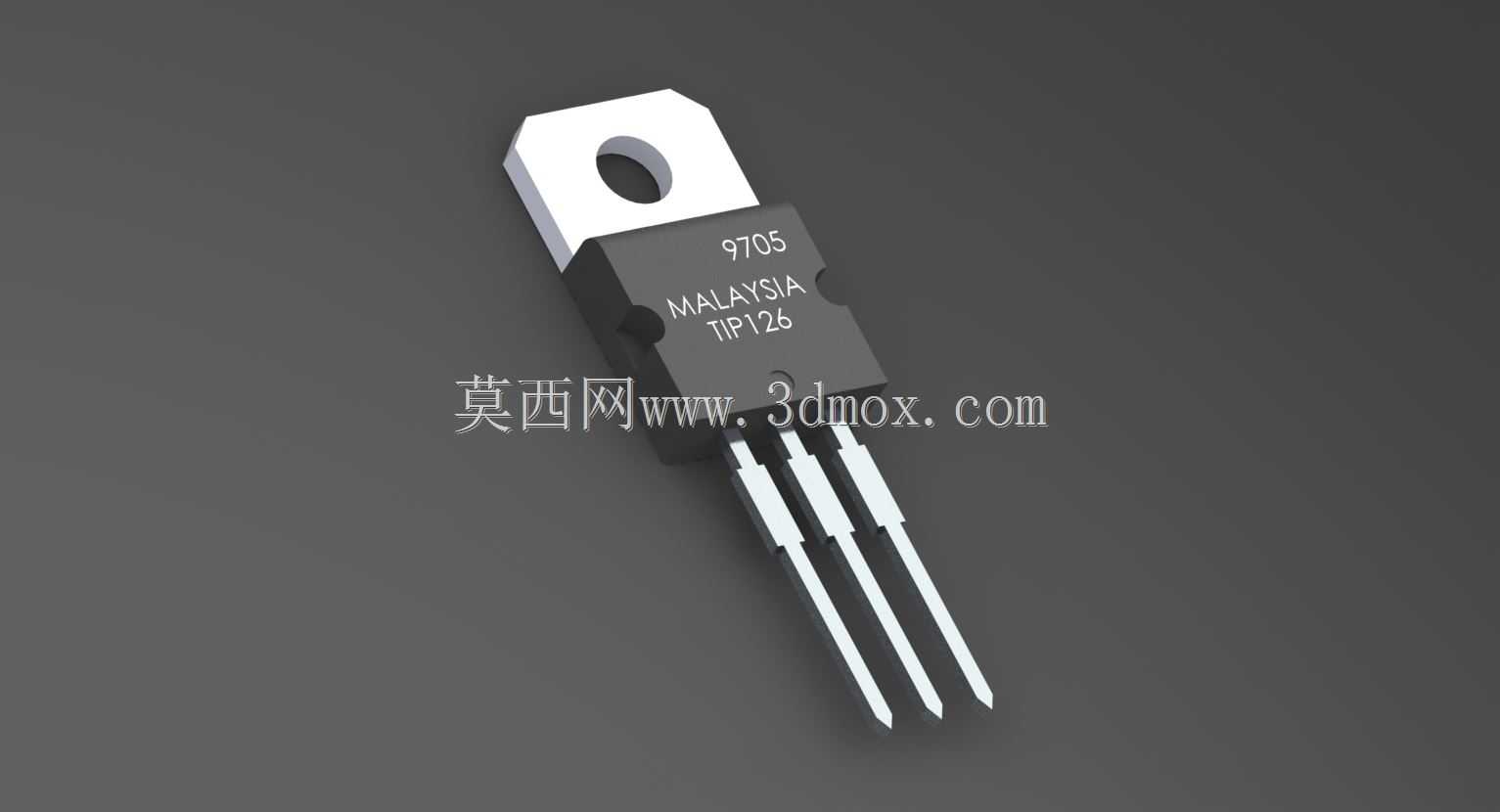

TO-220封装达林顿功率晶体管结构模型

　　在工业控制板卡、低压电源驱动、小型功率执行机构的电路布局设计中，功率晶体管的三维结构建模是PCB结构适配、散热组件匹配环节不可跳过的步骤，本次呈现的达林顿功率管结构，针对PNP型功率放大场景做了完整的外形与安装结构还原。从实际电路应用来看，这类带反并联续流二极管的达林顿管，常被用于小功率直流电机正反转驱动、继电器线圈通断控制、低压线性稳压回路的功率调整环节，在工控传感信号的功率放大、小型电磁阀驱动场景中也有大量应用，其集电极与发射极间集成的反平行二极管，可直接吸收感性负载断电时产生的反向电动势，省去外接续流元件的布局空间，降低板卡布线复杂度。从结构设计逻辑上，模型完整还原了TO-220封装的所有安装边界：

　　顶部的固定安装孔位尺寸适配标准M3螺丝，可直接锁附在铝制散热片表面，安装面与散热片的接触平面做了平整度还原，能匹配常规导热硅胶片、导热硅脂的涂覆间隙设计；引脚部分严格按照TO-220封装的引脚间距做了等比例还原，基极、集电极、发射极三个引脚的伸出长度、引脚截面尺寸完全匹配实际器件参数，可直接导入PCB设计软件做引脚开孔、焊盘布局的干涉检查，避免结构设计阶段出现引脚与焊盘错位、器件与周边电容电阻元件干涉的问题。器件本体的塑封部分与金属散热背板的结合位置做了精准的结构分界还原，金属背板的厚度、塑封壳体的拔模斜度都按照实际量产器件的尺寸做了复刻，在做整机结构布局时，可直接调用该模型核对器件与周边壳体、走线槽、其他功率元件的安全间距，

　　尤其是在密闭式工控模块、小型驱动电源的壳体设计中，可提前核算器件的高度余量，避免出现壳体盖合时挤压器件本体、引脚受力变形的问题。从功能特性对应的结构设计来看，这类达林顿管的金属散热背板与集电极内部连通，建模时特意还原了背板与塑封壳体的高度差，方便结构设计人员在做绝缘垫片选型时，准确核算绝缘片的覆盖范围，避免散热片与集电极导通造成的电路短路问题；引脚的弯折半径也做了符合实际加工工艺的还原，在需要弯折引脚适配卧式安装的场景中，可直接在模型上模拟弯折后的器件高度，验证板卡卧式安装时与上层板卡、壳体的间隙是否满足安规要求。在自动化测试设备的治具设计场景中，该模型也可直接用于测试探针座的布局设计，根据引脚位置精准定位探针的安装坐标，

　　避免治具加工完成后出现探针与引脚对位偏移、接触不良的问题；在做器件的散热仿真时，模型的外形尺寸、散热面面积参数完全匹配真实器件，可直接赋予对应材料参数做热阻仿真，提前核算不同负载电流下的散热片选型是否满足温升要求，减少样机试制阶段的反复测试调整工作量。
