带密码旋钮的小型翻盖储物保险盒结构

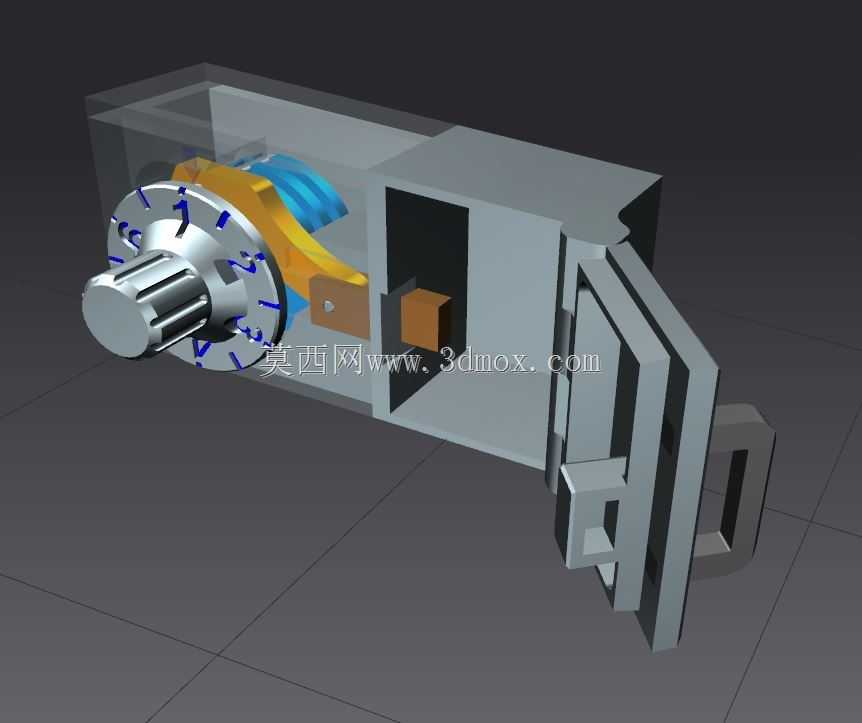

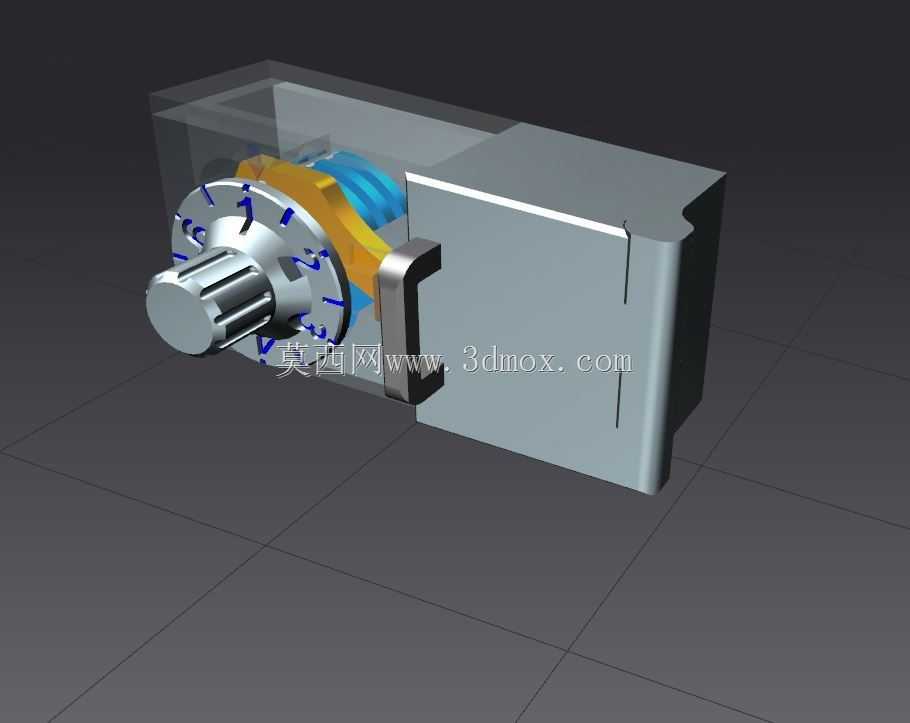

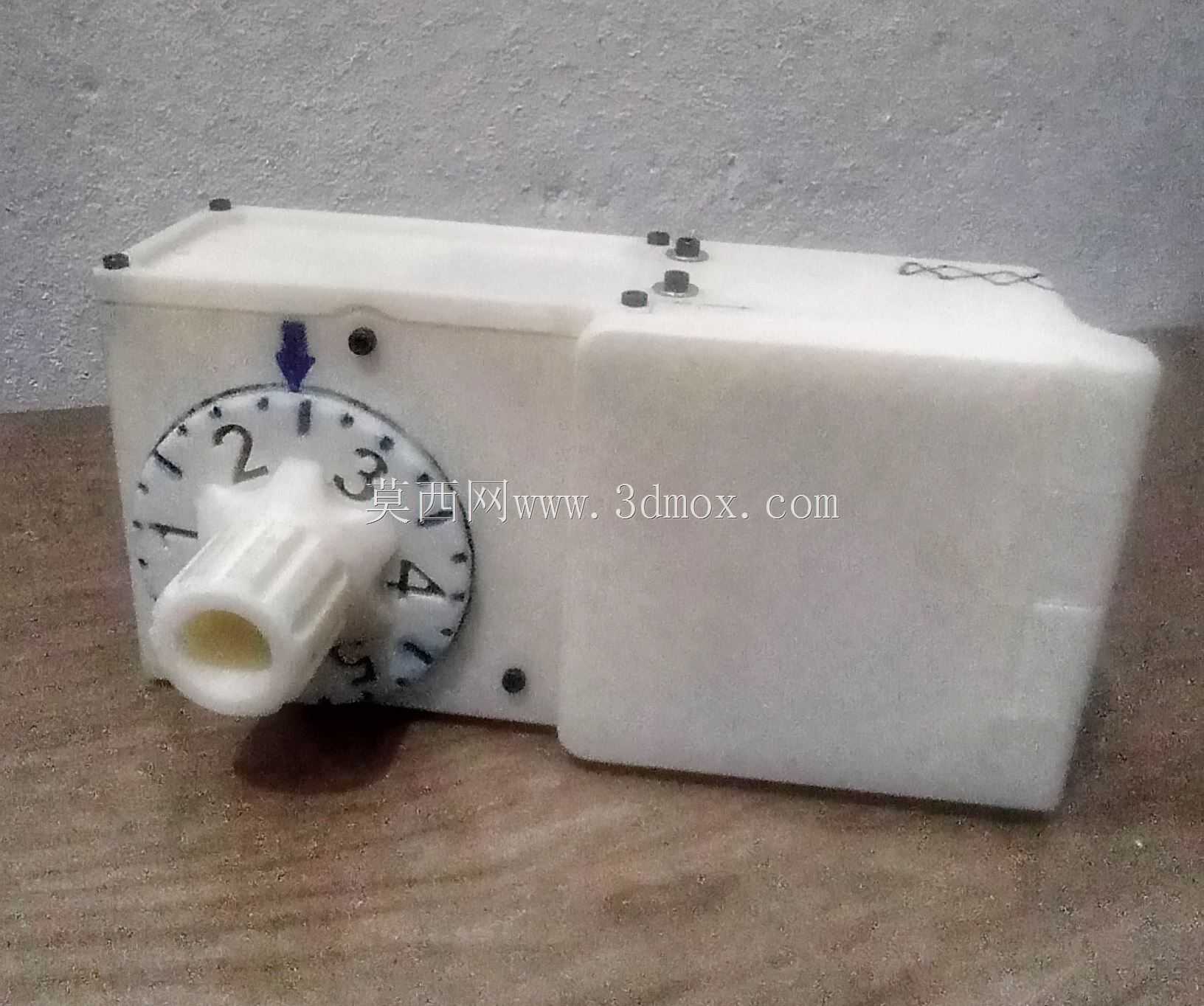

　　这款带密码调节旋钮的翻盖式小型储物保险结构，最初的设计需求来自桌面小型贵重物品收纳场景，日常可放置小型U盘、备用钥匙、首饰等体积不大的私人物品，也可嵌入小型柜体、抽屉面板作为副锁储物单元使用，适配家用桌面、办公工位、学生宿舍储物柜等多种对私密收纳有需求的场景。从结构功能来看，前端的带刻度旋钮是密码调节核心部件，旋钮圆周刻印0-9的数字标识，转动旋钮时可带动内部的锁止轮盘转动，轮盘上的缺口对齐锁舌位置时，翻盖即可顺利开启，锁止状态下锁舌卡入翻盖侧边的卡槽，无法直接掀开盒盖，相比普通无锁收纳盒，能实现基础的私密防护作用，密码组合可通过轮盘的装配位置调整，用户可自行设置专属密码，无需额外配备钥匙，避免了钥匙遗失无法开启的问题。

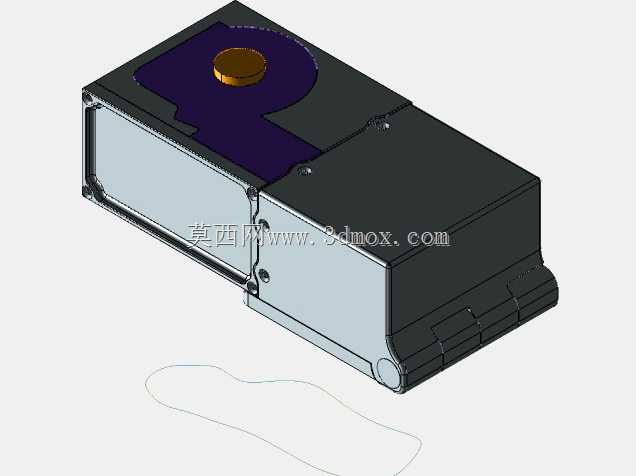

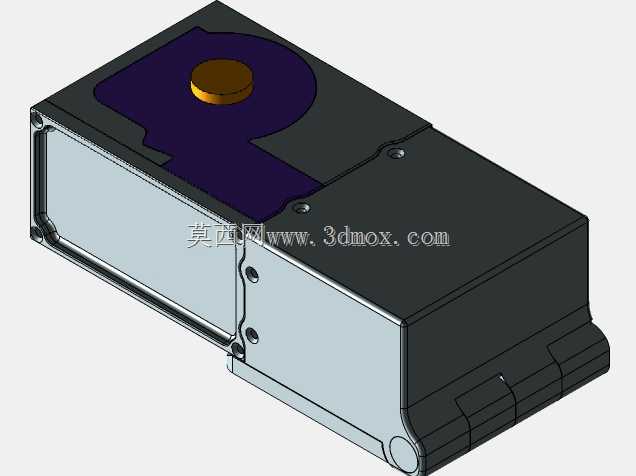

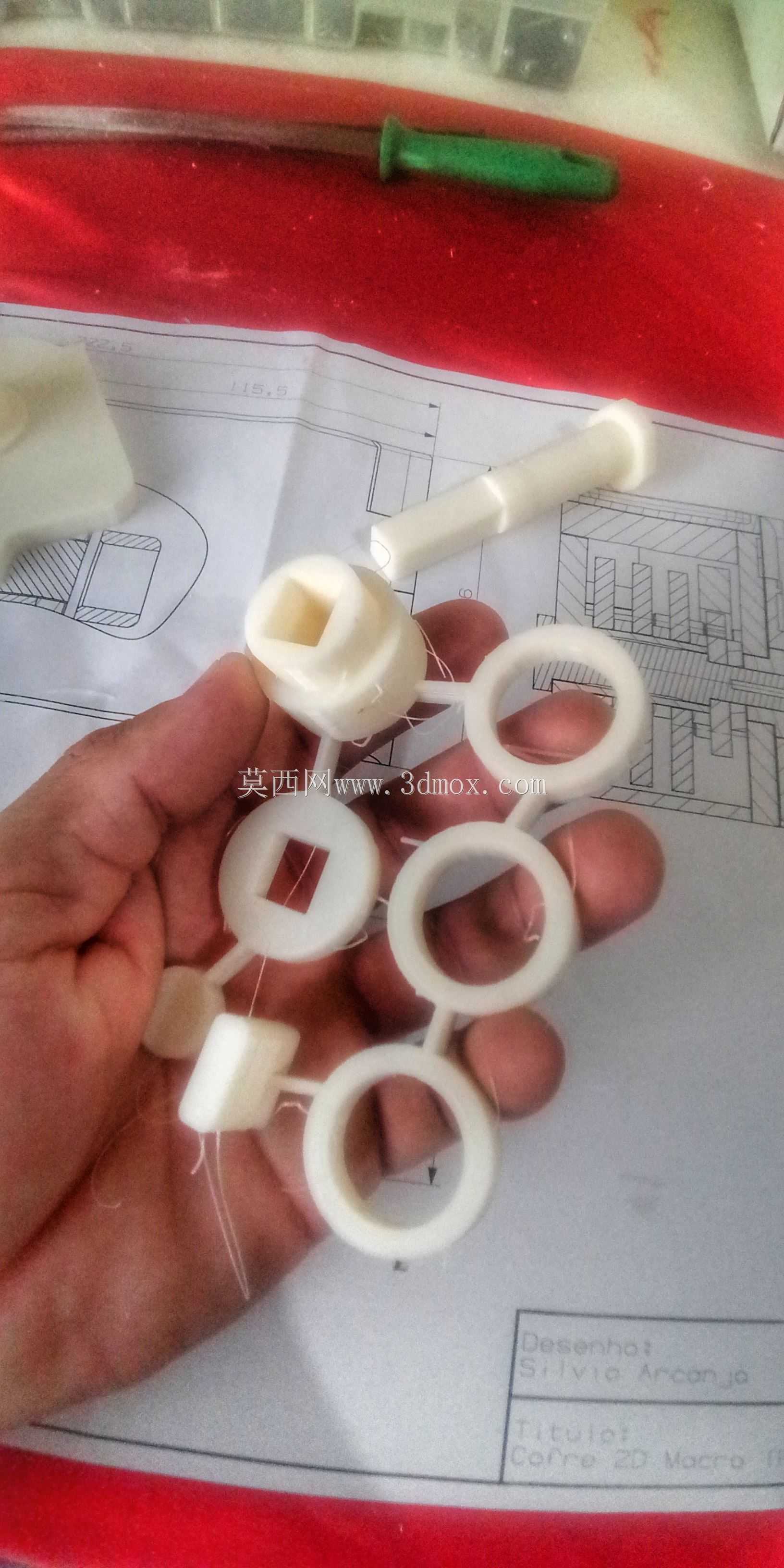

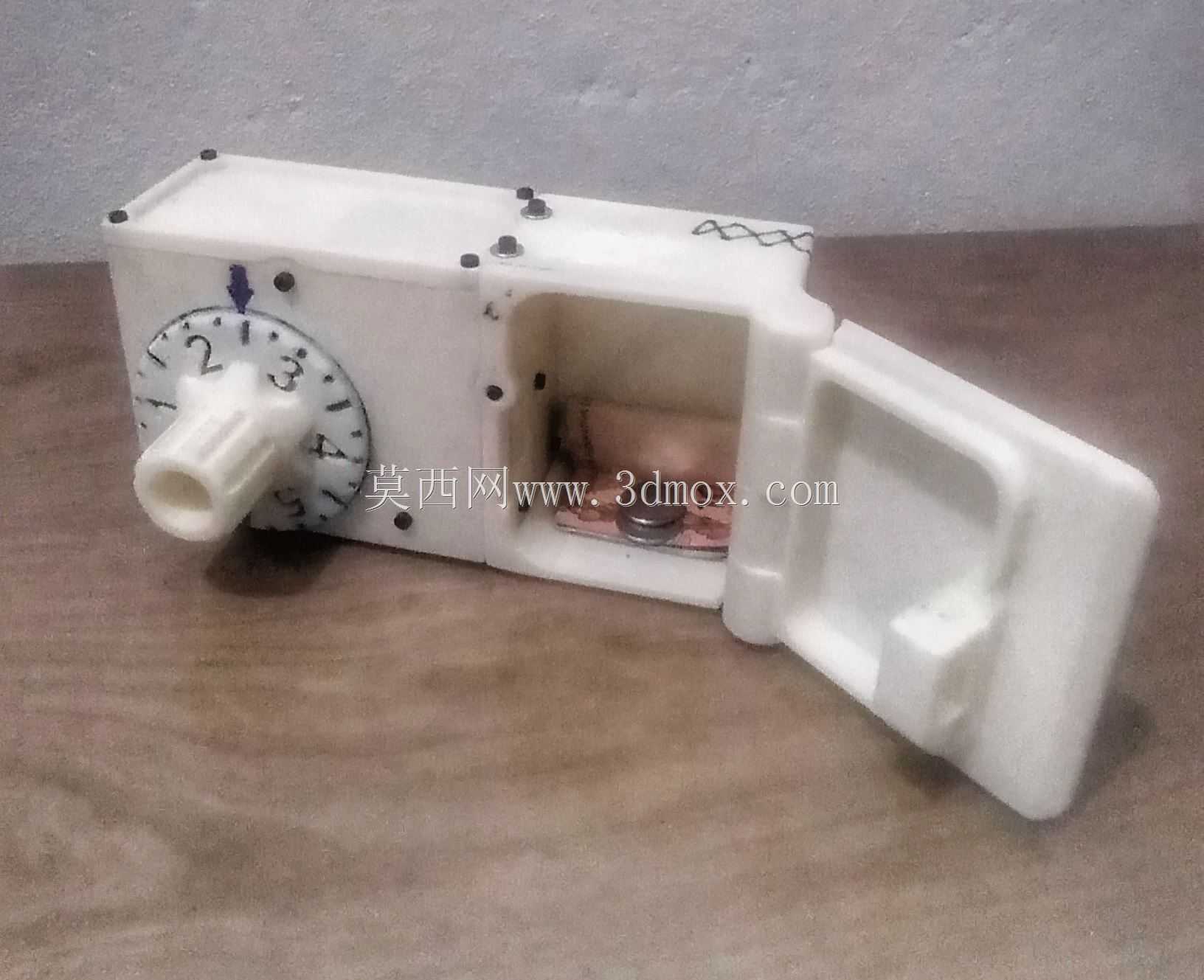

　　设计过程中优先考虑了3D打印成型的工艺特性，所有壳体壁厚控制在2mm左右，既保证打印过程中不会出现壁厚过薄导致的翘曲变形，也不会因为壁厚过大增加打印耗材用量与成型时间，壳体边角全部做R2的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时日常使用时也不会有尖锐边角划伤手部。翻盖与盒体采用一体化的铰接结构设计，铰接轴位直接在盒体与翻盖上做出对应的轴孔与轴凸，打印完成后可直接卡合装配，不需要额外加装金属合页或者销轴，减少了额外配件的采购与装配工序，铰接位置预留了0.2mm的装配间隙，保证翻盖转动时无卡滞，开合角度可达到120度，开启后翻盖不会遮挡盒体的取放开口，取放内部物品时操作空间充足。盒体内部的储物腔做了规整的矩形空间设计，

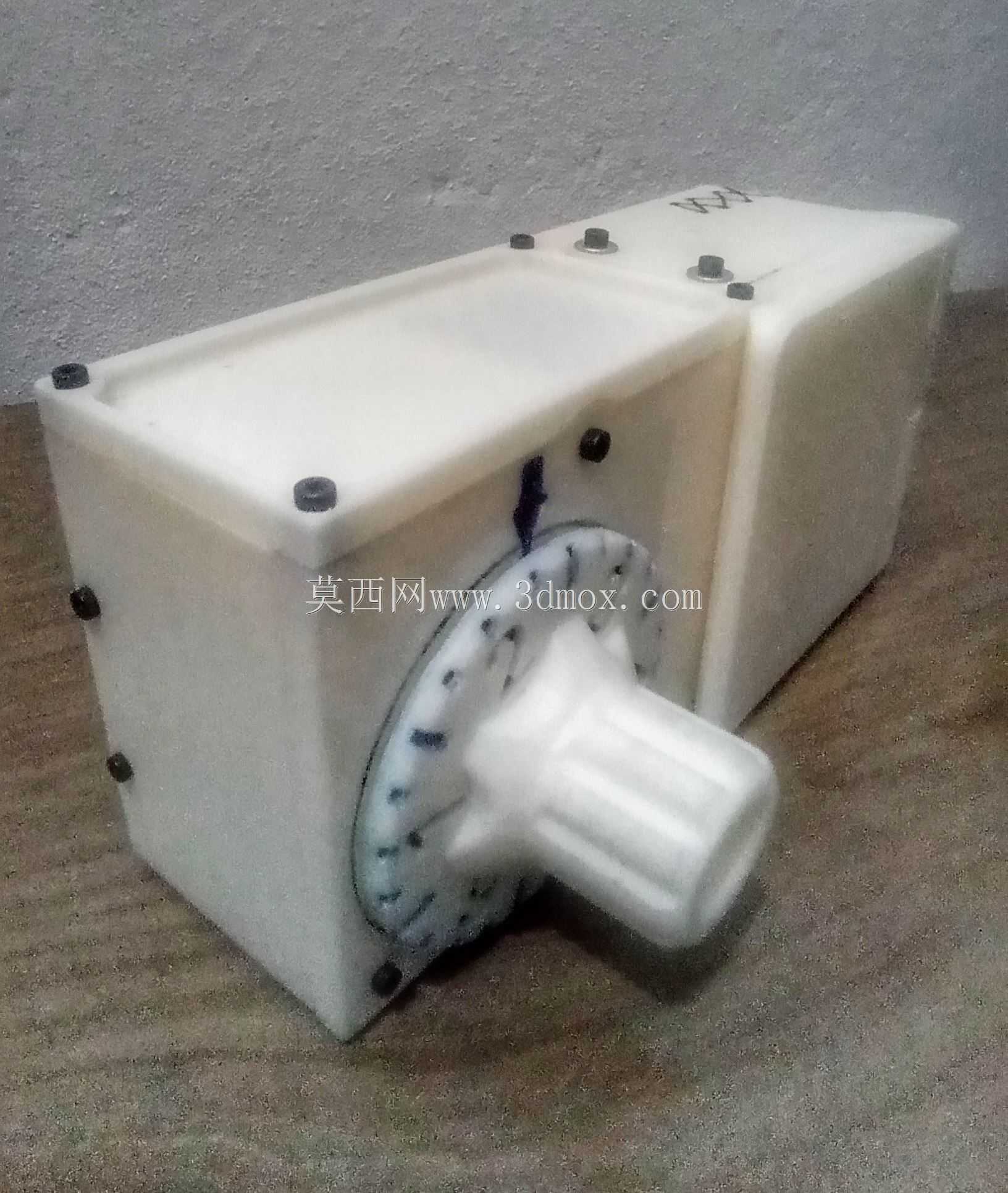

　　内部无多余的加强筋凸起，可最大化利用内部储物空间，腔体内壁做了0.3mm的脱模斜度，即便是采用FDM工艺打印，也能顺利去除支撑，内壁表面平整不会有多余的支撑残留刮擦存放的物品。旋钮部分做了防滑的齿形外圈，转动时手指与旋钮的摩擦力足够，即便手部有少量汗液也能顺利转动调节密码，旋钮与盒体前面板的配合间隙控制在0.15mm，转动时无明显旷量，数字刻度与面板上的指示箭头对齐精度可控制在半个数字格以内，密码调节时的对位反馈清晰，不会出现对位偏差导致密码无法对准的问题。安装边界方面，整个结构的整体外形为规整的长方体，外部无突出的安装耳或者多余结构，可直接放置在平面上使用，也可根据安装需求在盒体背部或者侧面打孔，通过螺丝固定在柜体、

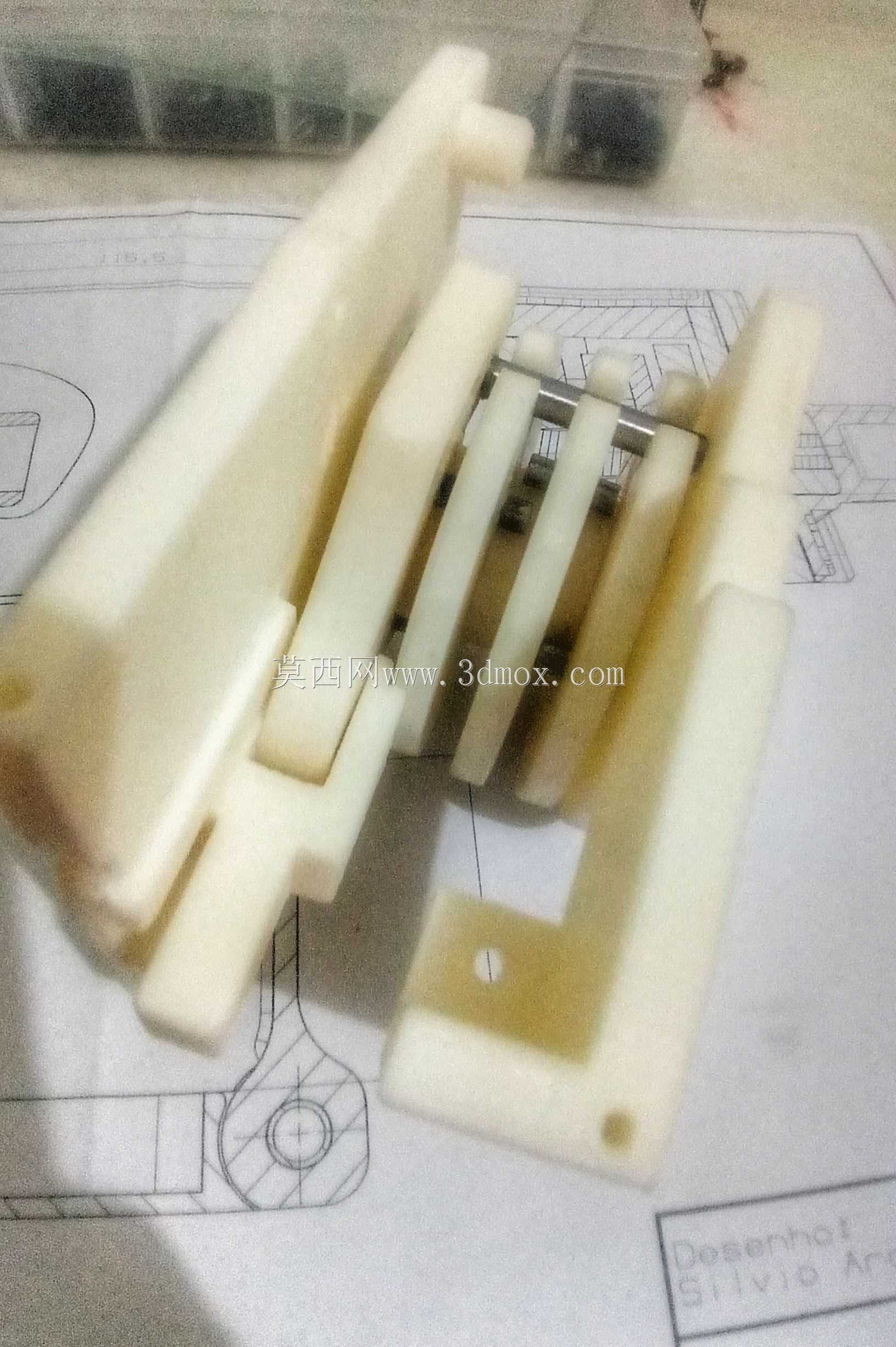

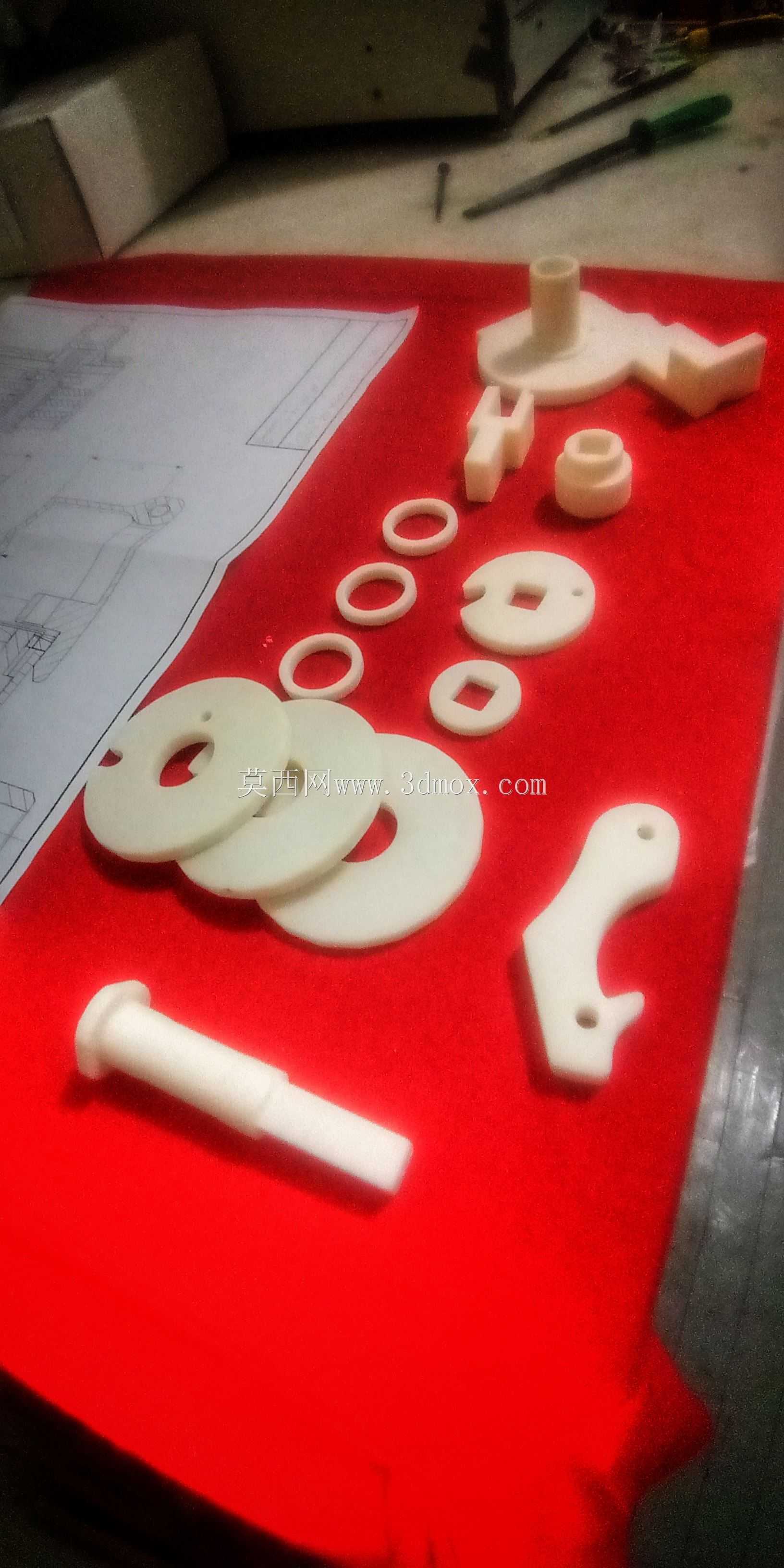

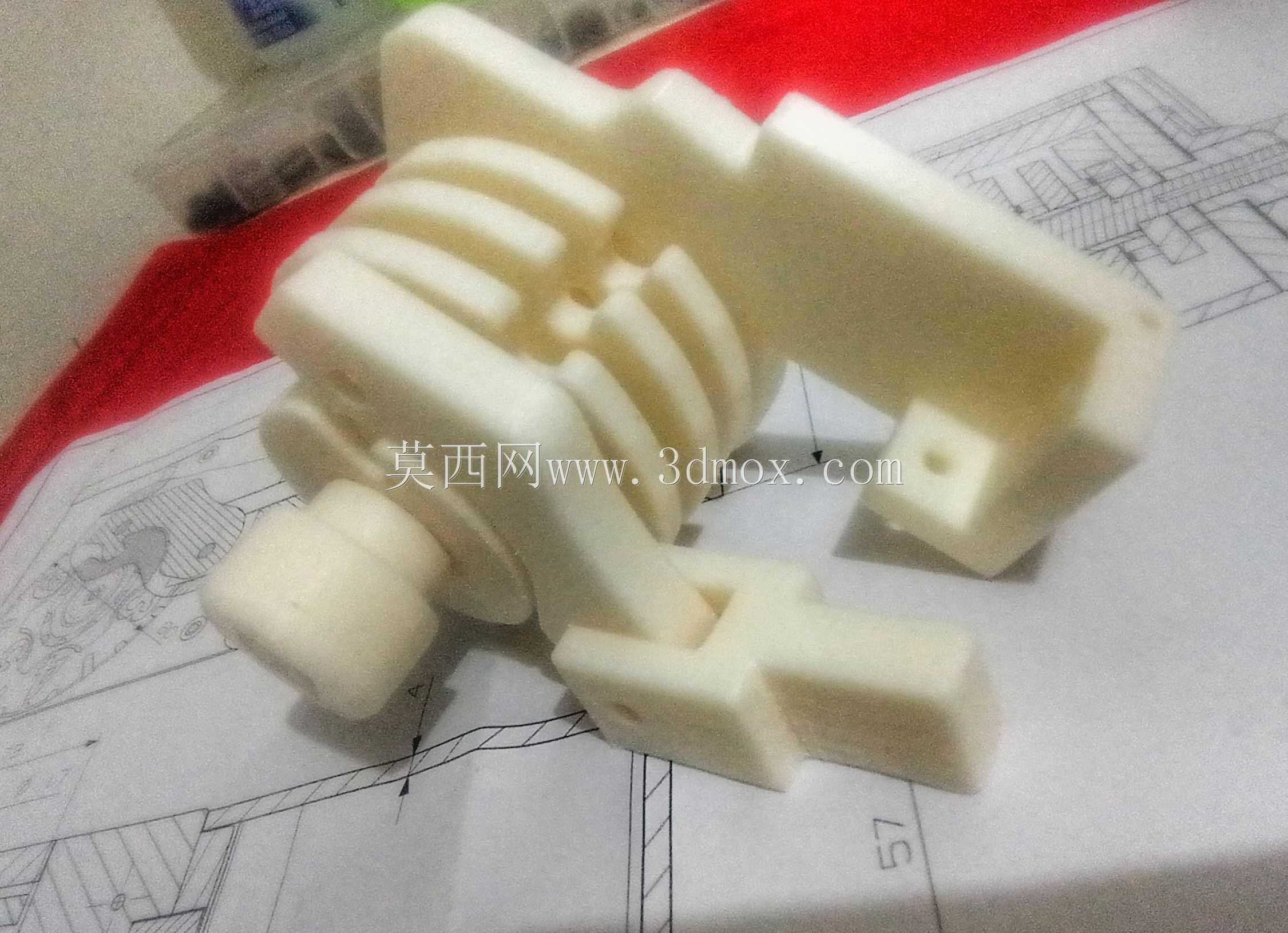

　　墙面或者其他设备面板上，固定孔位可根据实际安装场景自行调整，不会破坏内部的锁止机构与储物空间。锁止机构的所有零件都集成在盒体前端的空腔内，与后部的储物腔完全分隔开，日常使用过程中，储物腔内的物品不会接触到锁止轮盘与锁舌，不会因为物品卡入锁止机构导致密码锁失效，轮盘与锁舌的配合面做了光滑的圆弧过渡，锁舌在弹簧作用下的伸缩行程为3mm，锁止状态下锁舌卡入翻盖卡槽的深度为2.5mm，可承受一定的外力拉扯，不会因为轻微的外力撬动就轻易脱开。翻盖内侧做了一圈凸起的密封筋，合盖时密封筋卡入盒体开口对应的凹槽内，可实现基础的防尘效果，避免日常放置时灰尘落入储物腔内部，密封筋的高度为1mm，合盖时不会因为干涉导致翻盖无法完全闭合，合盖后翻盖外表面与盒体外表面齐平，整体外观规整无突兀凸起，放置在桌面时不会占用过多的有效空间，整体尺寸适配日常桌面摆放的空间需求，不会因为体积过大影响桌面其他物品的放置。
