密码锁式机械谜盒精密结构设计

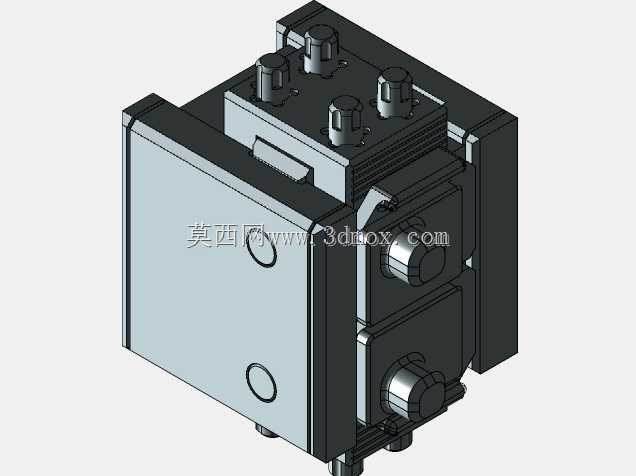

　　这款机械谜盒的结构设计核心围绕多轴联动密码锁止逻辑展开，整体采用方正的箱式壳体布局，所有外露调节旋钮均布置在壳体相邻的两个侧立面，避免操作时的动作干涉，同时保证外观的规整性。从实际应用场景来看，这类结构既可以作为小型贵重物品的趣味收纳容器，也可作为机械原理教学的具象演示教具，还能作为3D打印爱好者的进阶拼装练习载体，通过旋钮的组合调节触发内部锁止机构的解锁动作，实现盒体的开合。

　　设计过程中，首先确定了内部锁止机构的行程边界，将所有联动拨片、卡榫的运动范围完全约束在壳体内腔中，避免零件运动时与壳体壁发生剐蹭。壳体采用分层拼接的结构设计，上下盖的配合面设置了定位止口，既保证装配时的对位精度，也能提升盒体闭合后的整体刚性，防止外力挤压导致内部机构错位。外露的旋钮采用阶梯轴结构，根部设置限位轴肩，控制旋钮的轴向窜动量在0.1mm以内，保证旋钮转动时的手感一致性，同时避免旋钮从壳体外侧脱出。

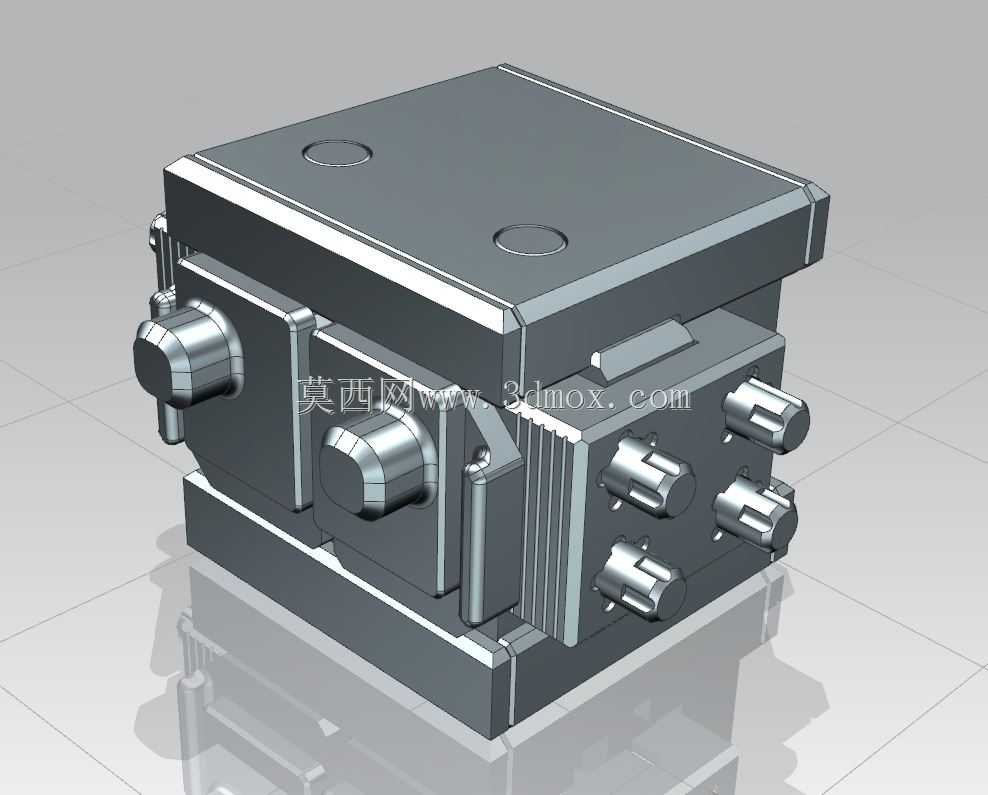

　　从安装边界来看，整体外形为规整立方体，底部设置了四个内凹的支撑脚，放置时可以保证与支撑面的间隙均匀，不会因为底面平面度误差出现放置不稳的情况。侧立面的旋钮突出壳体表面的高度经过统一计算，所有旋钮的外端面处于同一虚拟圆柱面内，既保证外观的协调感，也避免突出部分受到磕碰时损坏内部转轴。壳体顶面设置的两个圆形沉台，既可以作为外观装饰元素，也可作为开盖时的施力点位，沉台深度控制在2mm，刚好容纳指尖施力，不会出现打滑情况。

　　内部锁止机构采用多组径向拨片配合轴向卡销的结构，每个旋钮对应一组拨片，只有当所有旋钮旋转到预设角度时，所有拨片的缺口才会对齐卡销的运动路径，此时卡销在弹簧力作用下弹出，解除盒盖的锁止状态。设计时对每个拨片的转动角度做了限位，每个旋钮仅能在300度范围内转动，避免旋钮过度旋转导致拨片错位，同时在每个档位设置了轻微的阻尼定位结构，转动到正确档位时会有清晰的触感反馈，无需额外的标记提示就能感知档位状态。

　　壳体的边角处均做了C2倒角处理，既避免锐边划伤使用者，也能提升3D打印或者机加工时的工艺性，减少边角处的应力集中。侧立面的散热槽结构并非功能性散热需求，而是作为外观肌理元素，同时增加侧立面的摩擦力，拿取盒体时不易打滑。所有零件的壁厚均做了均匀化处理，主体壳体壁厚保持在2.5mm，内部拨片等受力较小的零件壁厚控制在1.5mm，既保证整体结构强度，也能控制整体重量，拿取时不会有过重的坠手感。

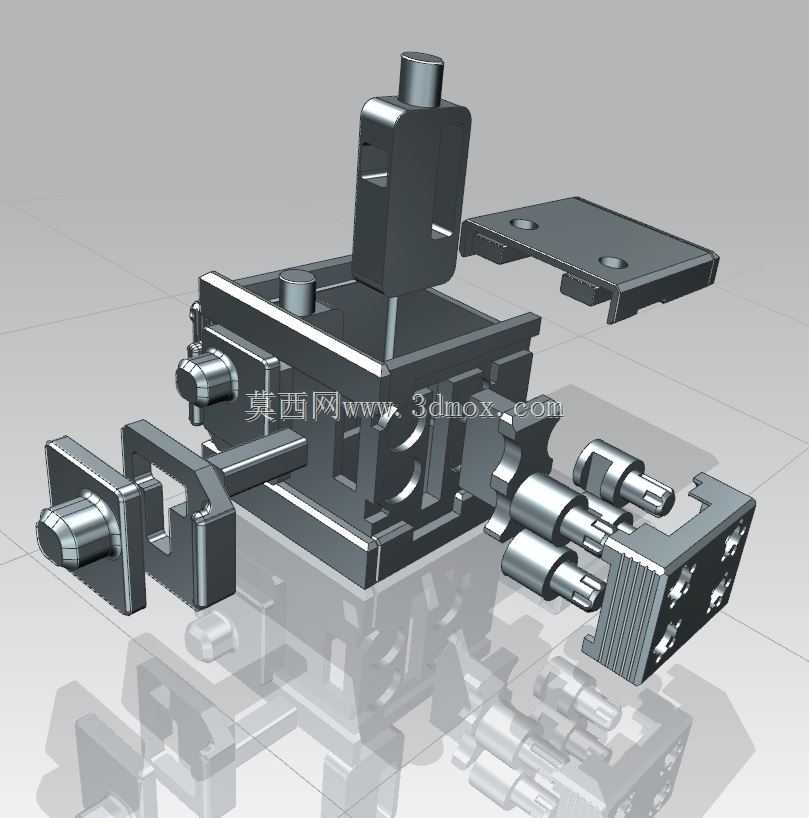

　　在装配逻辑上，整个机构采用从内到外的分层装配顺序，内部锁止机构先预装在底壳的定位柱上，测试所有旋钮的转动顺畅度和锁止逻辑无误后，再扣合上盖通过侧边的隐藏卡扣固定，无需额外的紧固件，既保证外观的整体性，也方便后期拆解维护。每个转轴的配合间隙控制在0.05mm-0.08mm之间，既保证转动时无卡顿，也不会出现旷量过大导致的档位不准问题。弹簧的选型经过反复测算，选用线径0.3mm的微型压缩弹簧，既保证卡销的复位力足够，也不会因为弹力过大导致旋钮转动阻尼过重，影响操作手感。
